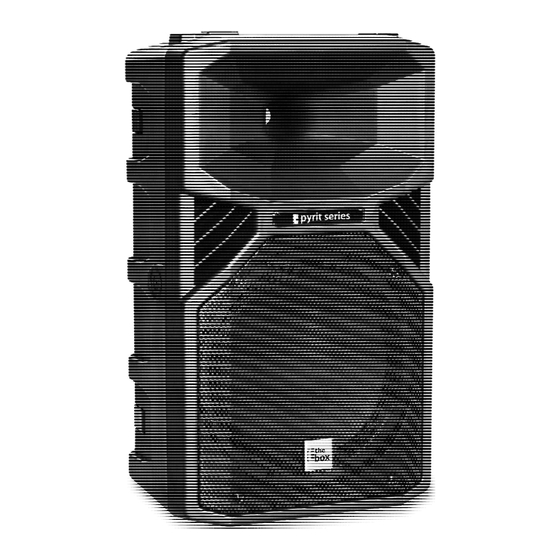

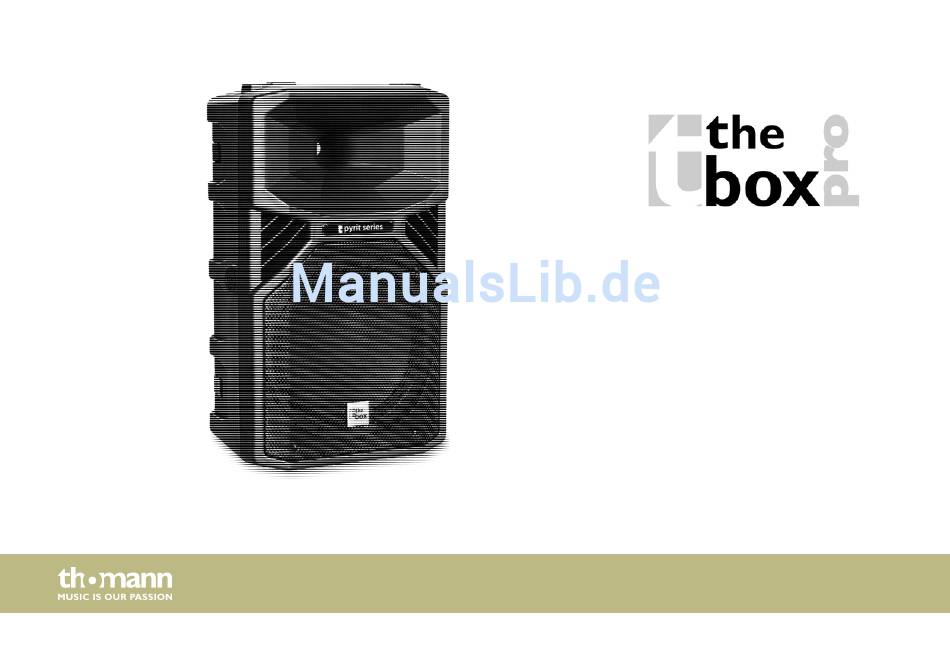

- Seite 1 Pyrit 10, 12, 15 passiver 2-wege-full- range-lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 28.08.2015, ID: 299642, 299643, 299646...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation..............................11 4.1 Tipps zum Umgang mit Lautsprechern................... 13 4.2 Hängen des Lautsprechers......................14 4.3 NL4-Anschlüsse..........................15 Technische Daten............................ 17 Umweltschutz............................19 Pyrit 10, 12, 15... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. passiver 2-wege-full-range-lautsprecher...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforderlich. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐...
-
Seite 10: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das Gerät eignet sich besonders für den Einsatz in Kirchen, Konferenzräumen und Mehrzweck‐ hallen. Besondere Eigenschaften des Geräts: Artikelnr. 299642: 10-Zoll-Tieftöner, 1,4-Zoll-Hochtöner Artikelnr. 299643: 12-Zoll-Tieftöner, 1,7-Zoll-Hochtöner Artikelnr. 299646: 15-Zoll-Tieftöner, 1,7-Zoll-Hochtöner 2 × NL4-Anschlüsse M8-Flugpunkte Eingebaute Füße für Monitoranwendung Doppelter Stativflansch (vertikal und 5°-Neigung) Deckenmontage möglich (mit optional erhältlichem Befestigungsbügel) Pulverbeschichtetes Frontgitter... -
Seite 11: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 12 Installation VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforderlich. HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können.
-
Seite 13: Tipps Zum Umgang Mit Lautsprechern
Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Verwenden Sie ausschließlich hochwertige Kabel zum Betrieb Ihrer Geräte. Nur so erreichen Sie maximale Soundqualität. Für beste Ergebnisse müssen die Belastbarkeit und die Impedanz des Lautsprechers den Anforderungen des Verstärkers/Eingangssignals entsprechen. -
Seite 14: Hängen Des Lautsprechers
Installation 4.2 Hängen des Lautsprechers Zum Aufhängen der Lautsprecherbox an speziellen Haltevorrichtungen (in der Veranstaltungs‐ technik „Fliegen“ genannt) sind oben, unten und an den Seiten der Box M8-Gewinde einge‐ lassen. In diese Gewinde können Fangseilösen eingeschraubt werden. Prüfen Sie die sichere Verbindung der Fangseilösen mit der Box, bevor Sie sie im „Flugbetrieb“... -
Seite 15: Nl4-Anschlüsse
Installation 4.3 NL4-Anschlüsse Auf der Rückwand des Geräts befinden sich die beiden NL4-Anschlüsse. 1, 2 Parallel verdrahtete NL4-Anschlüsse Ein Anschluss wird benutzt, um das Gerät mit der Signalquelle zu verbinden, der andere dient zum Anschluss eines weiteren Lautsprechers des gleichen Typs. Pyrit 10, 12, 15... - Seite 16 Installation NL4-Einbausteckverbinder für Die nebenstehende Abbildung zeigt die Belegung der verriegelbaren NL4-Einbausteckver‐ Lautsprecheranschlüsse binder. passiver 2-wege-full-range-lautsprecher...
-
Seite 17: Technische Daten
Technische Daten Technische Daten Pyrit T10, Artikelnr. 299642 Pyrit T12, Artikelnr. 299643 Pyrit T15, Artikelnr. 299646 System 2-Wege-Full-Range-Passivbox 2-Wege-Full-Range-Passivbox 2-Wege-Full-Range-Passivbox Bestückung 1 × 10-Zoll-Tieftöner 1 × 12-Zoll-Tieftöner 1 × 15-Zoll-Tieftöner Titan-Kompressionstreiber für Titan-Kompressionstreiber für Titan-Kompressionstreiber für 1 × 1,4-Zoll-Hochtöner 1 × 1,7-Zoll-Hochtöner 1 ×... - Seite 18 Technische Daten Pyrit T10, Artikelnr. 299642 Pyrit T12, Artikelnr. 299643 Pyrit T15, Artikelnr. 299646 Abmessungen (B × H × T) 306 mm × 516 mm × 238 mm 368 mm × 630 mm × 349 mm 460 mm × 780 mm × 396 mm Gewicht 13,2 kg 20 kg...
-
Seite 19: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 20 Notizen passiver 2-wege-full-range-lautsprecher...
- Seite 21 Notizen Pyrit 10, 12, 15...
- Seite 22 Notizen passiver 2-wege-full-range-lautsprecher...
- Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
