4
Vor der Inbetriebnahme
4.4
Werkzeug anschließen
VORSICHT!
Druckluftschlauch kann sich lösen und kann unkontrolliert schlagen.
Vor Anschluss, Druckluft abstellen.
➔
Anschlusskupplungen ordnungsgemäß an Werkzeug und Druckluftleitung anschließen.
➔
Druckluft aktivieren.
➔
4.4.1
Probelauf durchführen
4.5
Werkzeug einrichten
Das Werkzeug muss für die gewünschte Verschraubung eingestellt werden.
4.5.1
Drehmoment einstellen
VORSICHT!
Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme.
Vor Einstellung des Drehmoments, Druckluft abstellen.
VORSICHT!
Verletzungsgefahr durch rotierenden Schraubendreher.
Zum Einstellen des Drehmomentes nur den beigefügten Schraubendreher,
niemals einen Winkelschraubendreher verwenden.
6
5
4
3
2
1
0

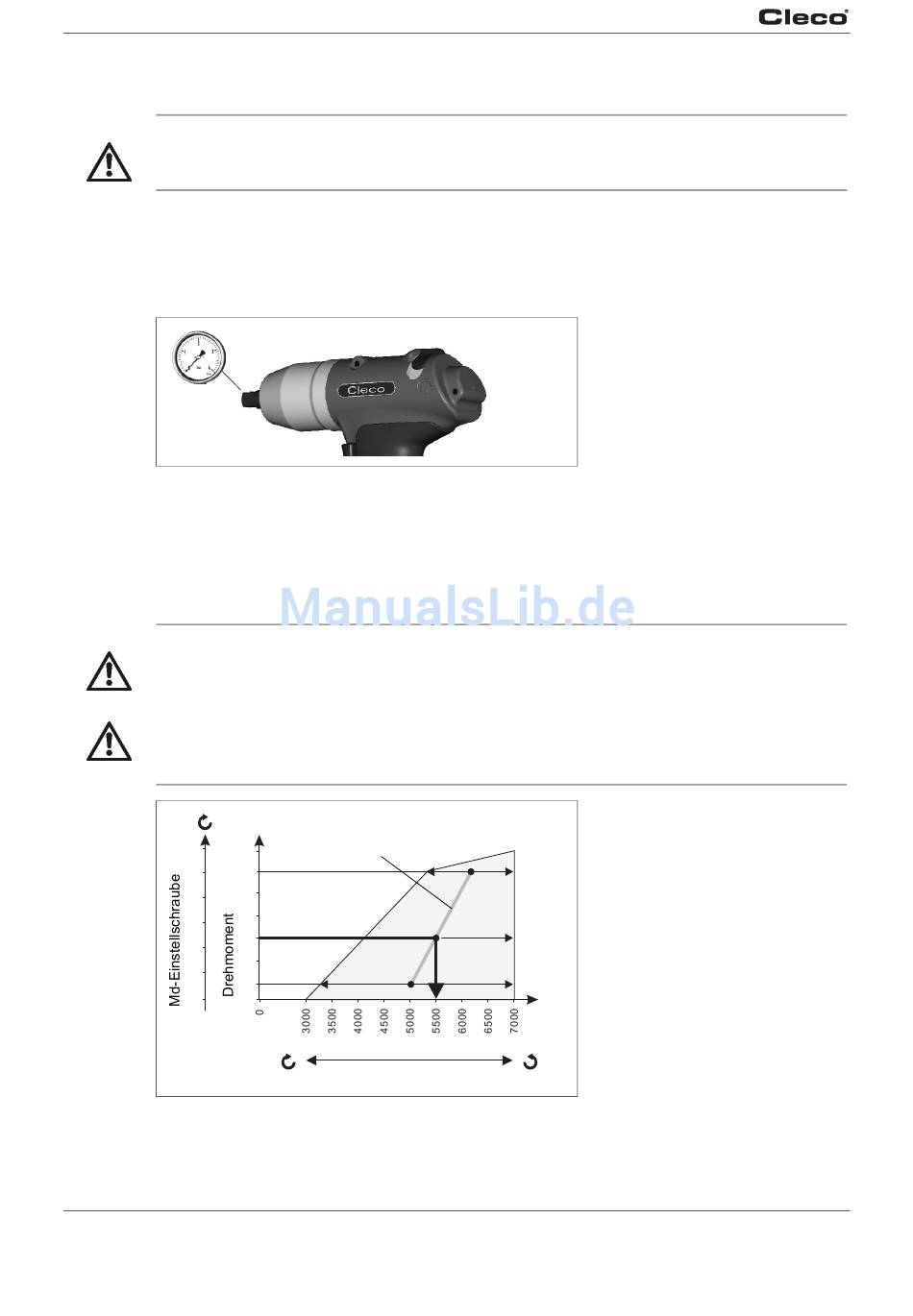

Abb. 4-1
10
Nm
Kennlinie für mittleren
Arbeitsbereich
12
Max.
11
10
9
Beispiel: 8 Nm
8
7
Min.
6
Drehzahl
Abluftdrossel
–
P1881E/DE 2008-08
Im Rechtslauf und Linkslauf,
➔
max. Drehzahleinstellung,
siehe 4.5.2 Drehzahl
ändern, Seite 11.
Drehzahl am Abtrieb prüfen.
➔
Soll n > 6500±500 ¹/min.
Einstell-Beispiel:
Verschraubung 8 Nm
Schraube M5 8.8
ca. 2,5 Umdrehungen der
➔
Md-Einstellschraube
Drehzahl 5500
1/min
+
1
/min
81b_1_5 de bedingt.fm, 19.08.2008
