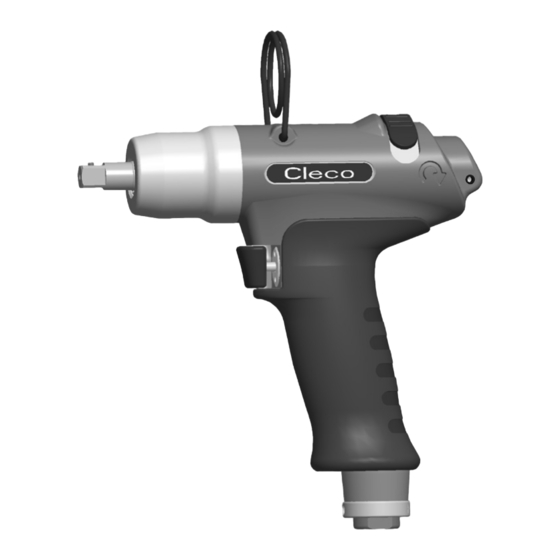

Cleco 11PTHD653 Bedienungsanleitung

Cleco 11PTHD653 Bedienungsanleitung

Impuls-abschaltschrauber 11pthd serie

Werbung

Bedienungsanleitung
P1881E/DE
2008-08
Weitere Informationen über unsere Produkte erhalten Sie im Internet
unter http://www.apexpowertools.com
11PTHD...
Impuls-Abschaltschrauber

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Cleco 11PTHD653

  • Seite 1 Bedienungsanleitung P1881E/DE 2008-08 11PTHD… Impuls-Abschaltschrauber Weitere Informationen über unsere Produkte erhalten Sie im Internet unter http://www.apexpowertools.com...
  • Seite 2 Zu dieser Betriebsanleitung Die Betriebsanleitung • gibt wichtige Hinweise für einen sicheren und effizienten Umgang. • beschreibt Funktion und Bedienung des Impuls-Abschaltschraubers (nachfolgend nur noch 11PTHD… benannt). • dient als Nachschlagewerk für technische Daten, Wartungsintervalle und Ersatzteil-Bestellungen. • gibt Hinweise auf Optionen. Im Text: 11PTHD…...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheit Darstellung Hinweise ................5 Grundsätze sicherheitsgerechten Arbeitens......... 6 Ausbildung des Personals ..............6 Persönliche Schutzausrüstung ............. 7 Bestimmungsgemäße Verwendung............7 Lärm und Vibration ................7 Lieferumfang Produktbeschreibung Bedienungs- und Funktionselemente ........... 8 Vor der Inbetriebnahme Umgebungsbedingungen..............9 Luftzuführung..................9 Luftanschluss wechseln: oben / unten (nur bei 11PTHDA)....
  • Seite 4 Impuls-Einheit ..................32 Vorrichtungs-Bestellliste ..............34 Technische Daten Abmessungen 11PTHD… in mm ............35 Abmessungen 11PTHDA… in mm ............. 36 Leistungsdaten ................... 36 Service Entsorgung P1881E/DE 2008-08 P1881E_DE 11PTHD 2008-08IVZ.fm, 19.08.2008...
  • Seite 5: Sicherheit

    Sicherheit Sicherheit Darstellung Hinweise Warnhinweise sind durch ein Signalwort und ein Piktogramm gekennzeichnet: • Das Signalwort beschreibt die Schwere und die Wahrscheinlichkeit der drohenden Gefahr. • Das Piktogramm beschreibt die Art der Gefahr. WARNUNG! Möglicherweise gefährliche Situation für die Gesundheit von Personen. Wird diese Warnung nicht beachtet, können schwerste Verletzungen auftreten.
  • Seite 6: Grundsätze Sicherheitsgerechten Arbeitens

    Sicherheit Grundsätze sicherheitsgerechten Arbeitens Sämtliche Anweisungen sind zu lesen. Eine Missachtung der nachstehend aufgeführten Anweisungen kann schwere Verletzungen zur Folge haben. VORSICHT! Mit maximal 700 kPa Arbeitsdruck (gemessen am Lufteinlass des Werkzeugs) arbeiten. ➔ Vor Inbetriebnahme die ordnungsgemäße Befestigung des Aufhängebügels am Balancer ➔...
  • Seite 7: Persönliche Schutzausrüstung

    Lieferumfang Persönliche Schutzausrüstung • Schutzbrille zum Schutz gegen herumspritzende Metallsplitter und Flüssigkeiten tragen. • Handschuhe zum Schutz gegen Hautreizungen bei direktem Kontakt mit Öl. Verletzungsgefahr durch Aufwickeln und Erfassen • Haarnetz tragen. • Enganliegende Kleidung tragen. • Keinen Schmuck tragen. Schallpegel im Bereich des Benutzers >...
  • Seite 8: Produktbeschreibung

    Lieferumfang Produktbeschreibung Bedienungs- und Funktionselemente 3/8" 11PTHDA… 1/4" alternative Position 1/4" 11PTHD… Pos. Benennung Drehrichtungsumschalter Drehmomenteinstellung, siehe Abb. 4-1 , Seite 10 Drehzahleinstellung, siehe 4.5.2 Drehzahl ändern, Seite 11 Luftanschluss Anschluss für Auswerte-Elektronik TVP100, Signalanschluss-Kit, Best.-Nr. 934918 (optional) Start-Taste Reserveöl-Einstellung, siehe 6.2 Reserveöl aktivieren, Seite 15 Aufhängung Schraubendreher SW2, Best.-Nr.
  • Seite 9: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme Vor der Inbetriebnahme Umgebungsbedingungen Umgebungstemperatur 5 °C … maximal +40 °C Zulässige relative Luftfeuchtigkeit 25 … 90%, nicht betauend Luftzuführung Parameter Daten Druckluftschlauch Innen-ø 3/8" (ø 9,5 mm), max. 5 m lang Arbeitsdruck-Bereich 400 … 700 kPa Empfehlung: 620 kPa Druckluft Luftqualität gemäß...
  • Seite 10: Werkzeug Anschließen

    Vor der Inbetriebnahme Werkzeug anschließen VORSICHT! Druckluftschlauch kann sich lösen und kann unkontrolliert schlagen. Vor Anschluss, Druckluft abstellen. ➔ Anschlusskupplungen ordnungsgemäß an Werkzeug und Druckluftleitung anschließen. ➔ Druckluft aktivieren. ➔ 4.4.1 Probelauf durchführen Im Rechtslauf und Linkslauf, ➔ max. Drehzahleinstellung, siehe 4.5.2 Drehzahl ändern, Seite 11.
  • Seite 11 Vor der Inbetriebnahme 1. Abtrieb festhalten. 2. Schraubendreher SW2 vorsichtig durch die Bohrung des Pistolengehäuses bis Drehmoment zur Md-Einstellschraube schieben. 3. Md-Einstellschraube verdrehen und das erforderliche Drehmoment ungefähr ein- stellen, siehe Abb. 4-1 , Seite 10. Gesamtzahl Umdrehungen = 6. 4.
  • Seite 12: Fehlersuche

    Fehlersuche 4.5.3 Drehmoment messen Wir empfehlen eine statische Messung des Drehmoments durch Nachziehen der Schraubver- bindung. Bei einer dynamischen Messung mit einem Vorsatztransducer, Schraubverbindung ebenso durch eine statische Kontrolle überprüfen, z.B. mit einem Drehmomentschlüssel (elektronisch). Fehlersuche Fehler Mögliche Ursachen Maßnahmen und Abhilfen Werkzeug Drehmoment zu hoch eingestellt Drehmomenteinstellung reduzie-...
  • Seite 13: Wartung

    Wartung Wartung VORSICHT! Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme – vor Wartungsarbeiten das Werkzeug von der Druckluftleitung trennen. Wartungsplan Eine regelmäßige Wartung mindert Betriebsstörungen, Reparaturkosten und Stillstandzeiten. Wartungs- Maßnahmen Verschraubungen intervall 100.000 Aufhängung auf Funktionssicherheit prüfen. ➔ Luftschlauch auf Verschleiß prüfen. ➔ Vierkant am Abtrieb auf Verschliss prüfen.
  • Seite 14: Kundenspezifischen Wartungsplan Rechnerisch Bestimmen

    Wartung 6.1.1 Kundenspezifischen Wartungsplan rechnerisch bestimmen Ein Wartungsintervall W(1,2,3) ist von folgenden Faktoren abhängig: Faktor Angenommener Beschreibung Wert in 6.1 Wartungsplan V1 = 100.000 Anzahl der Verschraubungen, nach welchen V2 = 500.000 Apex Tool Group eine Wartungsmaßnahme vorschreibt. V3 = 1.000.000 1,8 Sekunden Spezifische Verschraubzeit, ermittelt in Life- und Dauertest.
  • Seite 15: Reserveöl Aktivieren

    Wartung Reserveöl aktivieren Wenn kein Pulsaufbau mehr erfolgt, dann ist ein Teil des Öls in der Impuls-Einheit verbraucht. Das Reserveöl muss aktiviert werden. Kommt der Ausgleichskolben zum Anschlagende, muss beim nächsten Mal Öl nachgefüllt werden (siehe 6.3 Öl nachfüllen, Seite 16). 2.
  • Seite 16: Öl Nachfüllen

    Wartung Öl nachfüllen ca. 200 ml ca. 6 ml – Pos. Benennung Öl-Befüllung kpl. Öl-Befüllung ohne Befüllstück Befüllstück kpl. Öl Best.-Nr. 925715, ESSO-UNIVIS HVI26, ca. 2 Liter, Temperatur 20 ±5 °C Schnellkupplung Arbeitsdruck 450 – 550 kPa Absperrorgan Impuls-Einheit Hydr.-Rotor Lagerring Ausgleichskolben O-Ring...
  • Seite 17 Wartung Gewindestift 15 und Kugel 14 entfernen. O-Ring 12 und Hülse 13 entfernen. Abtrieb und Klaue entsprechend Abbildung ausrichten, siehe 6.2 Reserveöl aktivieren, Seite 15. Ausgleichskolben 11 im Uhrzeigersinn auf Anschlag X = 0 drehen (Ausgangsbasis). Ausgleichskolben 11 gegen Uhrzeigersinn 2,0 Umdrehung lösen (Reserve-Öl). Impuls-Einheit 8 mittels Adapter an die Schnellkupplung 5 anschließen.
  • Seite 18 Wartung P1881E/DE 2008-08 81c_Wartung de bedingt.fm, 19.08.2008...
  • Seite 19: Reparaturanleitung

    Reparaturanleitung Reparaturanleitung Siehe hierzu 8 Ersatzteile, Seite 25 und 8.5 Vorrichtungs-Bestellliste, Seite 34 Demontage Motor-Einheit <C3> <C3> <61> <C2> <54> <C1> <59> <C1> <59> Lamellenwechsel Lager- / Rotorwechsel Demontage Einschaltventil <G> SW 3/8" P1881E/DE 2008-08 81d_Reparatur de bedingt.fm, 19.08.2008...
  • Seite 20: Demontage Impuls-Einheit

    Reparaturanleitung Demontage Impuls-Einheit SW 1/2" VORSICHT! Hautreizungen bei direktem Kontakt mit Öl. Tragen Sie Schutzhandschuhe. <D3> VORSICHT! Hydr.-Lamelle steht unter Federkraft! <65> Tragen Sie eine Schutzbrille. <D2> HINWEIS <D1> Nur zulässig, wenn Befüllen mit Öl-Befüllung gewährleistet ist, siehe 6.3 Öl nachfüllen, Seite 16. Impuls-Einheit muss auf Raumtemperatur abge- kühlt sein.
  • Seite 21 Reparaturanleitung 7.4.1 Montage Rotordeckel <59> <C8> <54> <59> <54> <55> <C4> <C5> <C6> <C7> Maß X = 0,00 … 0,06 mm 1. <59> einpressen, siehe Maß X. Prüfkraft 5 – 15 N Y = 0,005 … 0,015 mm Maß 2. Maß Y überprüfen. <C…>...
  • Seite 22 Reparaturanleitung 7.4.2 Montage Abschaltkolben <44> Kein Fett verwenden – <45> um Kugeln zu fixieren! <47> <48> <49> (3×) <59> <44> <47> <50> P1881E/DE 2008-08 81d_Reparatur de bedingt.fm, 19.08.2008...
  • Seite 23 Reparaturanleitung 7.4.3 Montage Schaltring <E> <E> <32> <32> click! 33 (3×) <34> <44> <40> <47> <55> <56> <60> Maß X (mm) <34> < 0,95 935465 1,1 ±0,15 935464 > 1,25 935463 <34> <44> Maß X = <34> ±0,15 mm <47> P1881E/DE 2008-08 81d_Reparatur de bedingt.fm, 19.08.2008...
  • Seite 24: Montage Impuls-Einheit

    Reparaturanleitung Montage Impuls-Einheit HINWEIS Um Beschädigungen zu vermeiden, vor der Montage Dicht- und O-Ringe mit Fett (Best.-Nr. 914392) schmieren. 7.5.1 Montage Hydro-Lamellen <78> <73> <77> <73> <F1> <F1> <77> <75> <76> (2×) <74>(2×) SW 1/2" <F2> <73> <D3> <F1> Anzugsmoment 50+10 Nm <65>...
  • Seite 25: Ersatzteile

    Ersatzteile Ersatzteile HINWEIS Grundsätzlich nur CLECO-Original-Ersatzteile verwenden. Ein Nichtbeachten kann zu vermin- derter Leistung und steigendem Wartungsbedarf führen. Bei eingebauten, fabrikatfremden Ersatzteilen ist der Werkzeughersteller berechtigt, sämtliche Gewährleistungsverpflichtungen für nichtig zu erklären. Gerne sind wir für Sie bereit, ein spezielles Angebot für Ersatz- und Verschleißteile auszuarbeiten.
  • Seite 26: Pistolengriff 11Pthd

    Ersatzteile Pistolengriff 11PTHD… 0,7±0,1 Nm 0.5±0.1 lbf.ft 1 / ISO 4757 click (22) (24) 0,7 ±0,1 Nm 0.5 ±0.1 lbf.ft 935490 SW2 1,5+0,2 Nm 1.1+0.15 lbf.ft 3+1 Nm 931030 SW2,5 2.2+1 lbf.ft <G>: 933375 20+2 Nm 14.8+1.5 lbf.ft SW17 Anschluss für Auswerte-Elektronik TVP100 Klebstoff Best.-Nr.
  • Seite 27 Ersatzteile Index Benennung 935662 Pistolengehäuse kpl. 934917 Verschlussstopfen M 5X5 935438 K1 Schalldämpfer 935434 Abluftdrossel 922660 K1 O-Ring 16,X1,5 935437 Luftanschluss 905031 K1 Sieb 905599 K1 Sicherungsring 11,X1, IR S905998 1 K1 Gewindestift M 4X4 935673 Umschaltknopf 932160 Senkschraube M 3X 12 935442 Aufhängebügel 935482...
  • Seite 28: Pistolengriff 11Pthda

    Ersatzteile Pistolengriff 11PTHDA… P1881E/DE 2008-08 81e_Ersatzteile de.fm, 20.08.2008...
  • Seite 29 Ersatzteile Index Benennung 935696 Pistolengehäuse kpl. 934917 Verschlussstopfen M 5X5 935438 K1 Schalldämpfer 935434 Abluftdrossel 922660 K1 O-Ring 16,X1,5 935437 Luftanschluss 905031 K1 Sieb 905599 K1 Sicherungsring 11,X1, IR S905998 1 K1 Gewindestift M 4X4 935673 Umschaltknopf 932160 Senkschraube M 3X 12 935442 Aufhängebügel 935482...
  • Seite 30: Motor-Einheit 935958

    Ersatzteile Motor-Einheit 935958 Axialspiel, siehe 7.4.1 Montage Rotordeckel, Seite 21 Prüfmaß X, siehe 7.4.3 Montage Schaltring, Seite 23 P1881E/DE 2008-08 81e_Ersatzteile de.fm, 19.08.2008...
  • Seite 31 Ersatzteile Index Benennung 935479 K1 Scheibe 7,1 X 2,4 X 1,5 902862 K1 Sicherungsring 10,X1, AR 935443 Schaltring 935405 K1 Kugel 4,76MM (3/16") 935463 K1 Kugelhülse 3,8 Ø6 X 3,8MM 935464 K1 Kugelhülse 3,5 Ø6 X 3,5MM 935465 K1 Kugelhülse 3,2 Ø6 X 3,2MM 935404 K1 Scheibe...
  • Seite 32: Impuls-Einheit

    Ersatzteile Impuls-Einheit Anzugs-Md, siehe 7.5 Montage Impuls-Einheit, Seite 24 Bei Demontage Position der Kugeln in Steuerscheibe beachten.Kugeln in gleicher Position wieder montieren. (70) fest tight 1+0,3 Nm 902904 ø43 0.75+0.25 lbf.ft 935490 SW2 P1881E/DE 2008-08 81e_Ersatzteile de.fm, 19.08.2008...
  • Seite 33 3) Teil des Hydraulik Service Kits K2 Best.-Nr. 935717 4) Abmessungen Best.-Nr. <65> <73> <92> <93> <94> <95> <96> <97> <98> <99> <100> 11PTHD653 935702 935658 914517 9D6481 26989 – – – – – – 11PTHDA653 11PTHD652 935700 935660 915345 904693 915346 – – –...
  • Seite 34: Vorrichtungs-Bestellliste

    Ersatzteile Vorrichtungs-Bestellliste Index Benennung 928476 Öl-Befüllung kpl. 928483 Öl-Befüllung 931968 Befüllstück kpl. 925730 Injektionsspritze 938539 Montage / Demontage Motor-Einheit 933484 Auflage 933481 Halbschalenpaar 933480 Stempel 933472 Auflage 0 mm 933473 Auflage 0,02 mm 933474 Auflage 0,04 mm 933475 Auflage 0,06 mm 933487 Stempel 933476...
  • Seite 35: Technische Daten

    Technische Daten Technische Daten Abmessungen 11PTHD… in mm Best.-Nr. 11PTHD653 11PTHD652 11PTHD65Q Abb. 9-1: Abmessungen 11PTHD… P1881E/DE 2008-08 81f_TechnDaten de.fm, 19.08.2008...
  • Seite 36: Abmessungen 11Pthda

    Best.-Nr. 11PTHDA653 11PTHDA652 11PTHDA65Q Abb. 9-2 : Abmessungen 11PTHDA… Leistungsdaten Best.-Nr. Empfohlener Leerlauf- Luftverbrauch Drehmomentbereich drehzahl /min min. max. ¹/min Leerlauf Pulsen 11PTHD653 0,83 3/8" 11PTHDA653 0,88 11PTHD652 0,82 1/4" 6500 0,30 0,25 11PTHDA652 0,87 11PTHD65Q 0,85 1/4" 11PTHDA65Q 0,90 P1881E/DE 2008-08 81f_TechnDaten de.fm, 19.08.2008...
  • Seite 37: Service

    Service Service HINWEIS Senden Sie im Reparaturfall den kompletten 11PTHD… an Apex Tool Group! Eine Reparatur ist nur autorisiertem Personal erlaubt. Das Öffnen des Werkzeugs bedeutet den Verlust der Gewährleistung. Entsorgung VORSICHT! Personen- und Umweltschäden durch nicht fachgerechte Entsorgung. Die Bestandteile und Hilfsmittel einer Maschine bergen Risiken für Gesundheit und Umwelt. Hilfsstoffe (Öle, Fette) beim Ablassen auffangen und fachgerecht entsorgen.
