HARDWARE-
KONFIGURATION
Dieses Produkt verwendet Halbleiter, die durch
elektrostatische Entladung (ESD) beschädigt
werden können.
ACHTUNG
BEACHTEN SIE VORSICHTSMASSNAHMEN
FÜR DEN UMGANG MIT GERÄTEN,
DIE ELEKTROSTATISCH
EMPFINDLICH SIND
Bei der Handhabung ist darauf zu achten, dass die
Geräte nicht beschädigt werden. Schäden aufgrund
unsachgemäßer Handhabung sind nicht von der
Gewährleistung abgedeckt. Die folgenden
Vorsichtsmaßnahmen müssen getroffen werden:
• Verwenden Sie ein leitfähiges Handgelenkband,
das an einer guten Erdung befestigt ist.
• Entladen Sie sich immer durch Berühren einer
geerdeten blanken Metalloberfläche oder einer
zugelassenen Antistatikmatte, bevor Sie ein
ESD-empfindliches elektronisches Bauteil berühren.
• Verwenden Sie eine zugelassene Antistatikmatte
zur Abdeckung Ihrer Arbeitsfläche.

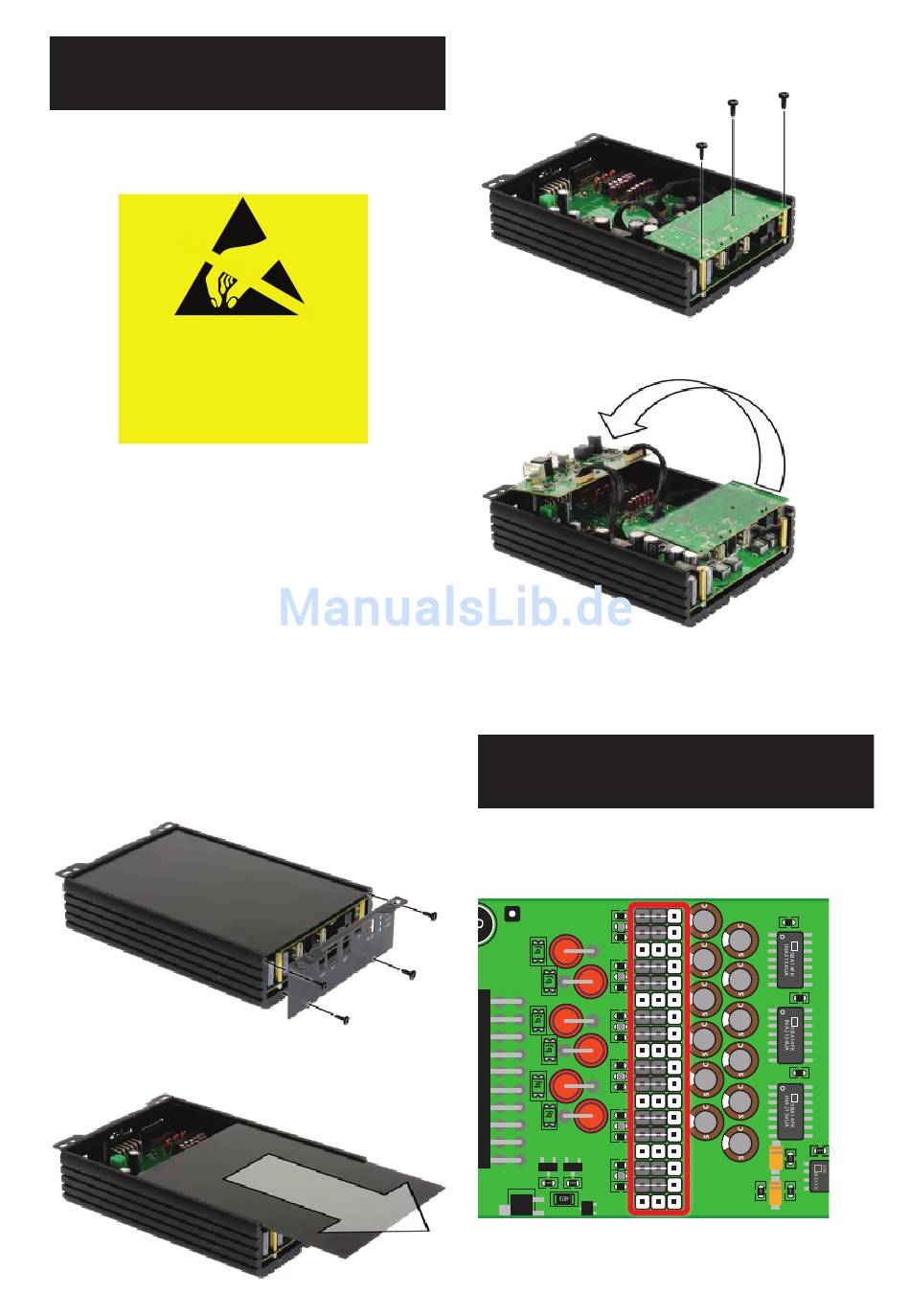

1. Entfernen Sie die Seitenabdeckung (USB-Seite)
wie abgebildet, indem Sie die vier angegebenen
Schrauben lösen.
2. Schieben Sie die untere Abdeckung heraus.
8
-DE
3. Lösen Sie die angegebenen Schrauben, um die
Digitalplatine zu entfernen.
4. Drehen Sie die Digitalplatine um.
5. Jetzt können Sie alle Jumper und Sicherungen
erreichen.
EINGANGS-
KONFIGURATION
Setzen Sie die Jumper entsprechend Ihrer
Verbindungsmethode zur Haupteinheit.
High-Level-Eingänge (Lautsprecherleitung)
2002
2002
2002
2002
2002
2002
2002
2002
2002
2002
2002
2002
2201
2201
2201
