8

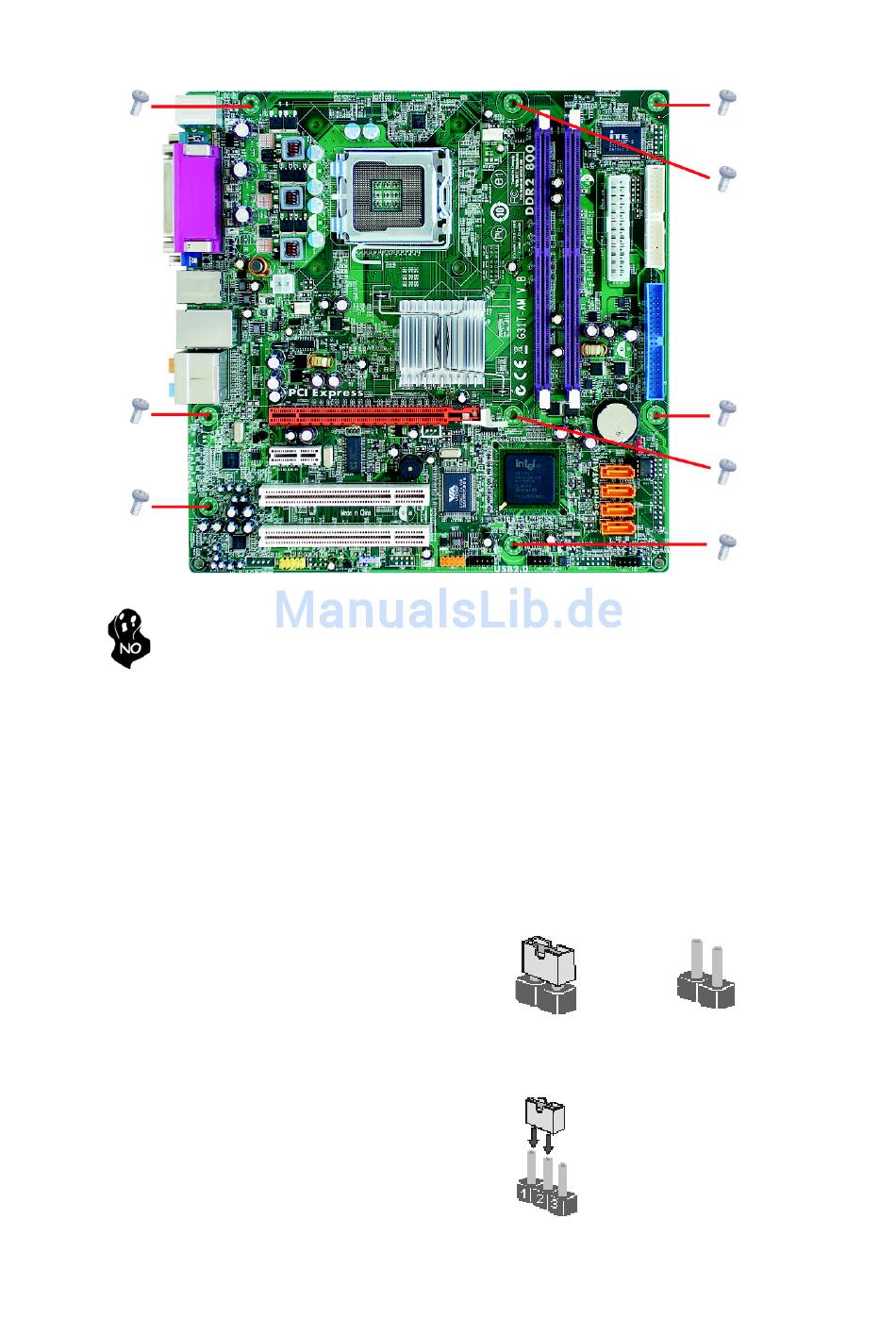

Ziehen Sie die Schrauben nicht zu fest an, da dies die Hauptplatine zu stark
belasten könnte.
Prüfen der Jumper-Einstellungen
In diesem Abschnitt wird beschrieben, wie die Jumper zur richtigen Konfiguration der
Hauptplatine eingestellt werden.
Einstellen der Jumper
Mit Hilfe der Jumper der Hauptplatine stellen Sie die Systemkonfigurationsoptionen ein.
Jumper mit mehreren Kontakten sind nummeriert. Achten Sie beim Einstellen der Jumper
darauf, dass die Jumper-Steckbrücken auf den richtigen Kontakten sitzen.
Die Abbildungen zeigen einen 2-poligen Jumper.
Wenn die Jumper-Steckbrücke auf beiden
Kontakten sitzt, ist der Jumper GEBRÜCKT.
Wenn Sie die Jumper-Steckbrücke entfernen
oder nur auf einen Kontakt setzen, ist der Jumper
OFFEN.
Die Abbildung zeigt einen 3-poligen Jumper.
Kontakte 1 und 2 sind GEBRÜCKT.
Einbauen der Hauptplatine
GEBRÜCKT
OFFEN
