Jumper Setting Übersicht; I/O Anschlußleiste; Jumper Konfiguration - ECS P6VAP-A+ Benutzerhandbuch

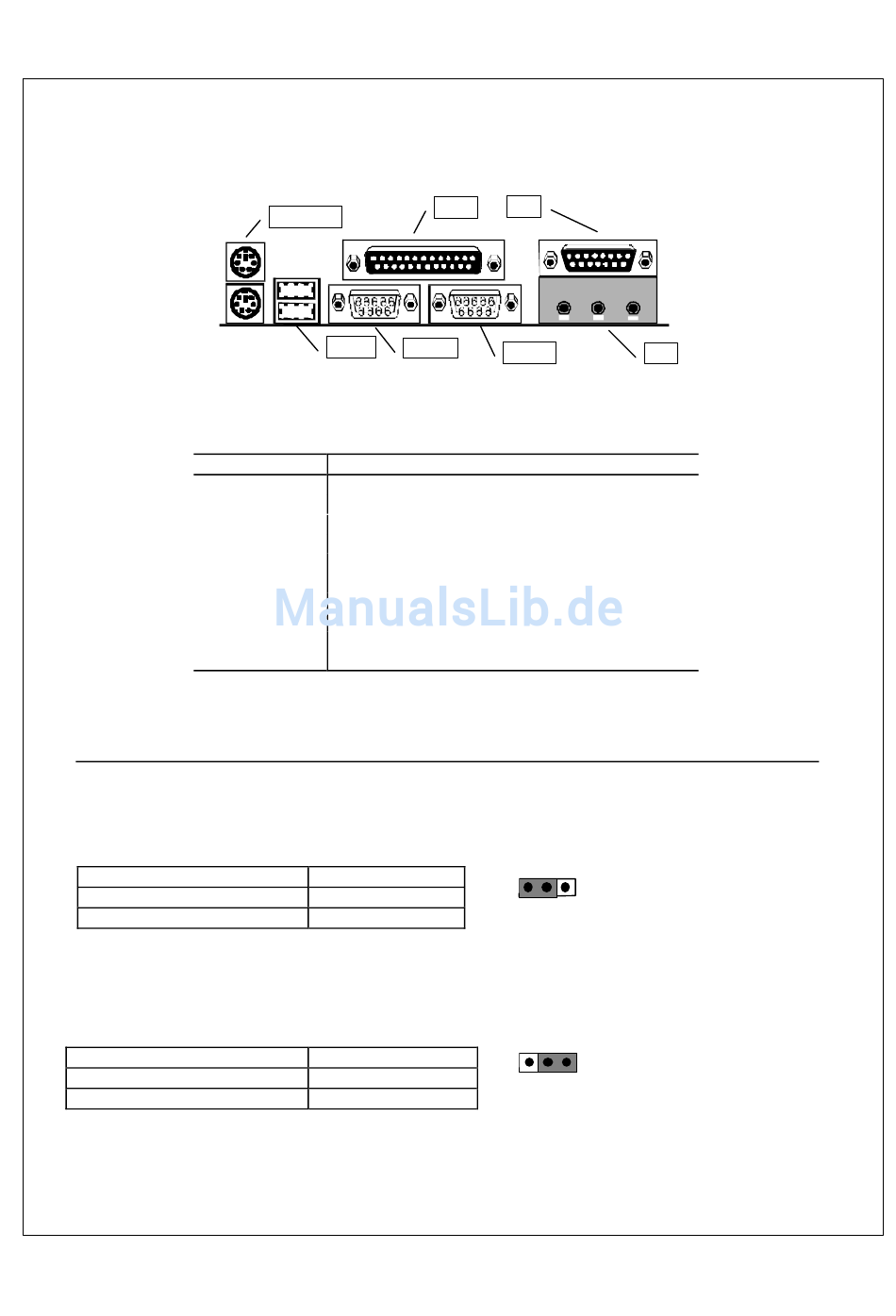

I/O Ports Seitenansicht
Komponente
JS1 (oben)
JS1 (unten)
Jumper Setting Übersicht
JP1: Clear CMOS memory jumper
Mit diesem 3-Pin Jumper können Sie alle aktuellen Daten die im CMOS Memory gespeichert sind löschen.
Funktion
Normaler Betrieb
CMOS löschen
JP2: Keyboard power on jumper
Mit diesem 3-pin jumper können Sie das System mit einem Passwort oder bestimmten Tastatur-Tasten
hochfahren.
Funktion
Keyboard power on nicht aktiv
Keyboard power on aktiv.
P6VAP-A+ Mainboard Benutzerhandbuch
KBMPS2
USB1 COM1
Übersicht über die I/O Ports
Beschreibung
KBMPS2 PS/2 port für Zeigegerät (oberer Anschluß)
PS/2 port für Tastatur (unterer Anschluß)
LPT1 Externe parallele Schnittstelle
Externer Game/MIDI port
Audio Anschlüsse für (v.l.n.r.) line out, line in,
Mikrofon
COM2 Externe serielle Schnittstelle 2/4
COM1 Externe serielle Schnittstelle 1/3
USB1 Zwei übereinanderliegende Universal Serial
Bus Anschlüsse
Jumper Cap
Pins 1-2 gesetzt
Pins 2-3 gesetzt
Jumper Cap
Gesetzt pins 1-2
Gesetzt pins 2-3
LPT1 JS1
COM2
JP1
1 2 3
JP2
1 2 3
10
JS1
