20

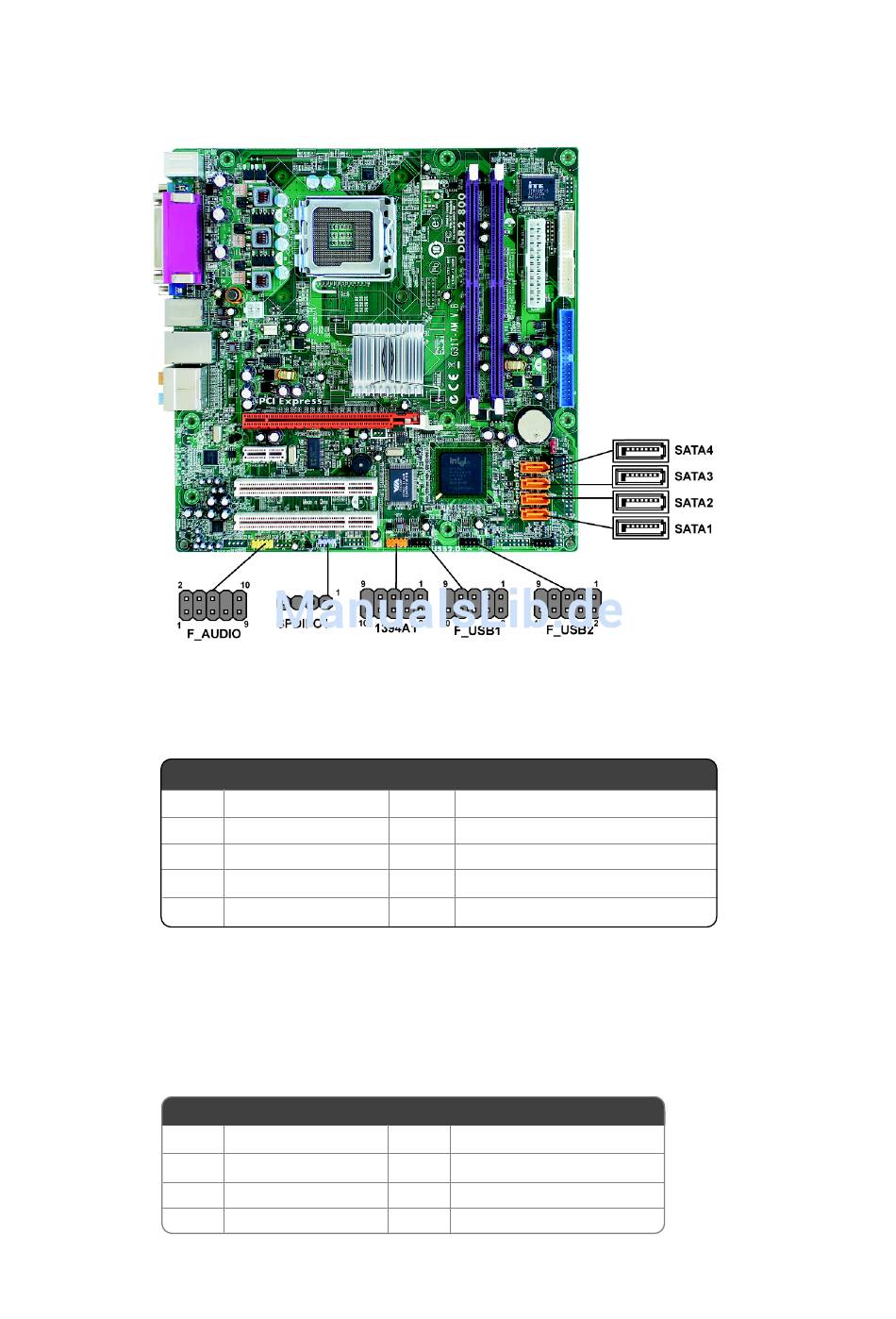

Anschließen von optionalen Geräten
Lesen Sie folgende Informationen zum Anschließen von optionalen Geräten der
Hauptplatine:
F_AUDIO: Anschlussleiste für Audioanschlüsse auf der Frontplatte für Azalia
Mit dieser Anschlussleiste kann der Anwender auf der Frontplatte einen zusätzlichen
Mikrofonanschluss und zusätzliche Hochpegelausgänge installieren, die leichter zugänglich
sind.
Kontakt
SATA1~4: Serielle ATA-Anschlüsse
Diese Anschlüsse unterstützen neue serielle ATA-Geräte für höchste Datenübertragungsraten
(3,0 GB/s), eine einfachere Laufwerksverkabelung und eine leichtere Montage des PCs.
Dabei entfallen die Begrenzungen der derzeitigen parallelen ATA-Schnittstelle. Trotzdem
ist Registerkompatibilität und Softwarekompatibilität mit parallelem ATA gewährleistet.
Kontakt Signalname
Signalname
1
PORT 1L
3
PORT 1R
5
PORT 2R
7
SENSE_SEND
9
PORT 2L
1
Masse
3
TX-
5
RX-
7
Masse
Einbauen der Hauptplatine
Kontakt
Signalname
2
AUD_GND
4
PRESENCE#
6
SENSE1_RETURN
8
TASTE
10
SENSE2_RETURN
Kontakt
Signalname
2
TX+
4
Masse
6
RX+
-
-
