Frontanschluss

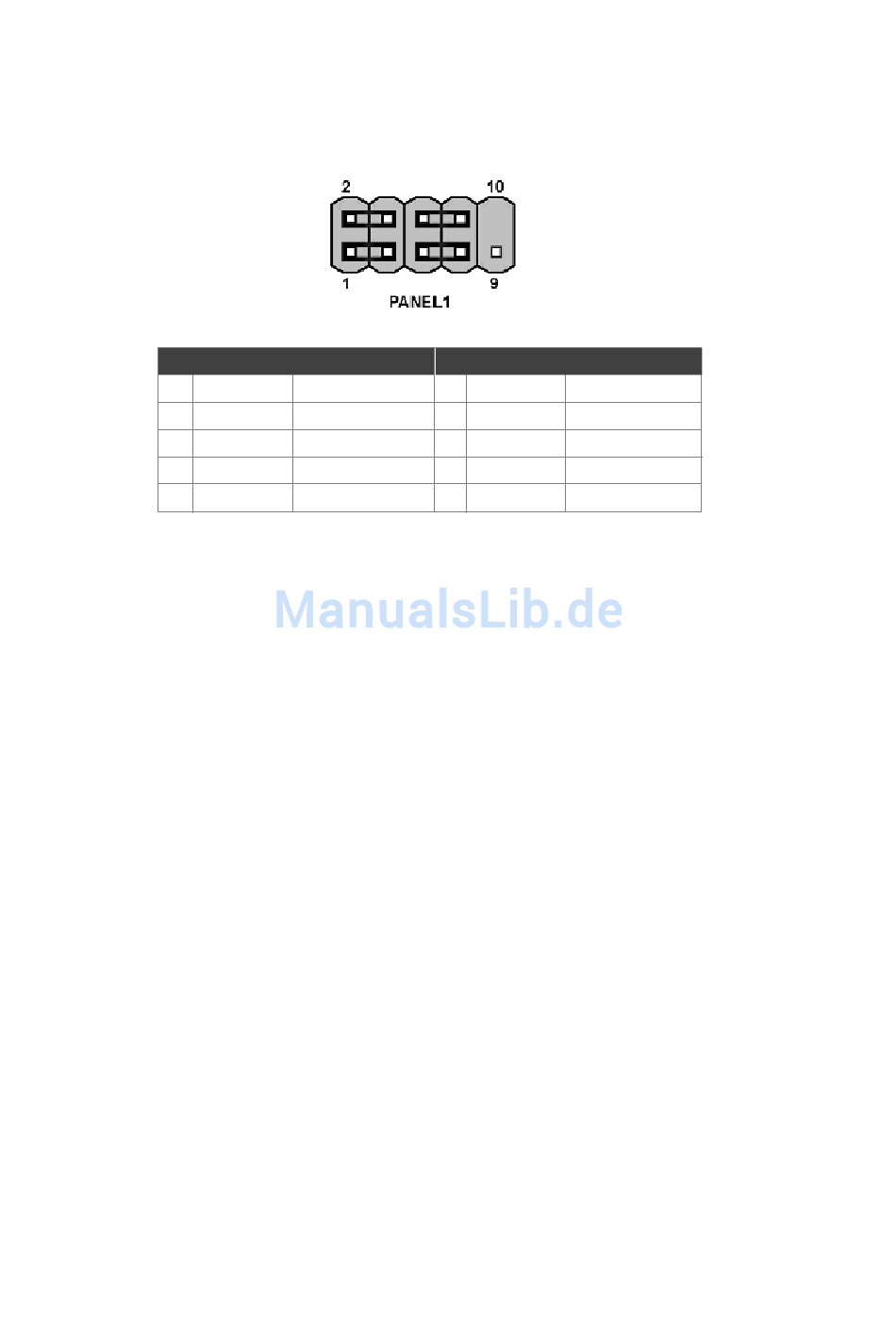

Diese Anschlussleiste (PANEL1) bietet einen Standardsatz von Schalter- und LED-
Anschlüssen, die bei ATX- oder Mikro-ATX-Gehäusen häufig anzutreffen sind. Weitere
Informationen können Sie der Tabelle unten entnehmen.
Kontakt Signal
1
3
5
7
9
* MSG-LED (zweifarbig oder einfarbig)
Festplattenaktivitäts-LED
Wenn die Kontakte 1 und 3 an eine auf der Frontplatte angeordnete LED angeschlossen
werden, wird angezeigt, wenn Daten von der Festplatte gelesen oder auf sie geschrieben
werden. Damit die LED einwandfrei funktioniert, sollte ein IDE-Laufwerk an die integrierte
IDE-Schnittstelle angeschlossen werden. Die LED zeigt außerdem Aktivität von Geräten
an, die an den SCSI-Anschluss (Festplattenaktivitäts-LED) angeschlossen sind.
LED für Netzstrom/Ruhezustand/Nachrichten
Wenn die Kontakte 2 und 4 an eine ein- oder zweifarbige auf der Frontplatte angeordnete
LED angeschlossen werden, werden der Betriebszustand (EIN/AUS), Ruhezustand und
Nachrichten angezeigt.
Reset-Schalter
Damit die Reset-Funktion unterstützt wird, müssen die Kontakte 5 und 7 an einen
Impulskontakt-Netzschließerschalter angeschlossen werden. Beim Schließen des Schalters
werden die Platine zurückgesetzt und der POST-Test ausgeführt.
Netzschalter
Damit die Ein-/Ausschaltfunktion unterstützt wird, müssen die Kontakte 6 und 8 an einen
Impulskontakt-Netzschließerschalter angeschlossen werden. Der Schalter sollte mindestens
50 ms Kontakt haben, um dem Netzteil zu signalisieren, dass es den Ein- oder
Ausschaltvorgang ausführen soll. Diese Zeit wird zum internen Entprellen der Schaltung
benötigt. Nach dem Empfang eines Ein-/Ausschaltsignals verstreichen mindestens zwei
Sekunden, bevor das Netzteil ein weiteres Ein-/Aus-Signal erkennt.
Funktion
HD_LED_P
Festplatten-LED(+) 2
HD_LED_N
Festplatten-LED(-)
RST_SW_N
Reset-Schalter(-)
RST_SW_P
Reset-Schalter(+)
RSVD
Reserviert
Einbauen der Hauptplatine
Kontakt Signal
Funktion
FP PWR/SLP
*MSG LED(+)
4
FP PWR/SLP
*MSG LED(-)
6
PWR_SW_P
Netzschalter(+)
8
PWR_SW_N Netzschalter(-)
10
Taste
Kein Kontakt
