7 Beschaltung IO-Connector

Die Beschaltung der Ein- und Ausgänge ist nur beim RouterNode2
(WNM.RN2.ER.IO) möglich.
Potentialfreie
Kontakte
6, 7, 8

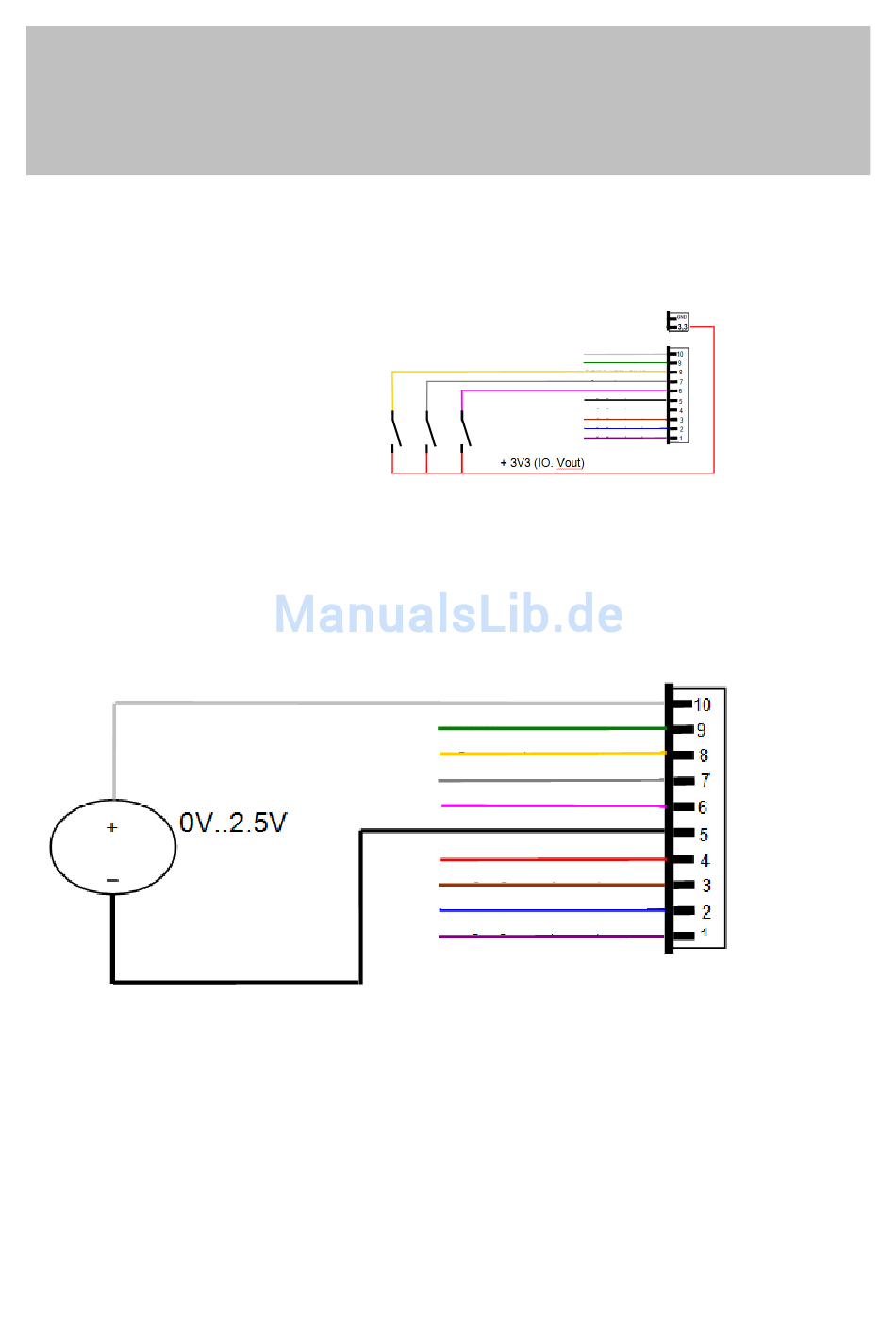

Beschaltung digitaler Input (DIN 1 - 3): Zur Auswertung / Beschaltung
potentialfreier Kontakte (Relais, Reedkontakte). Durch das Auslösen
externer Kontakte können Inputänderungen bestimmte Funktionen
ausführen.
7 | Beschaltung IO-Connector
Analog Input
Unbelegt / Frei
Digitaler Input - DIN.3
Digitaler Input - DIN.2
Digitaler Input - DIN.1
Ausgang / Output3
Ausgang / Output2
Ausgang / Output1 / NC
Ausgang / Output1 / NO
Ausgang / Output1 / COM
Analog Input
Unbelegt / frei
Digitaler Input - DIN.3
Digitaler Input - DIN.2
Digitaler Input - DIN.1
Ausgang / Output3
Ausgang / Output2
Ausgang / Output1 / NC
Ausgang / Output1 / NO
Ausgang / Output1 / COM
