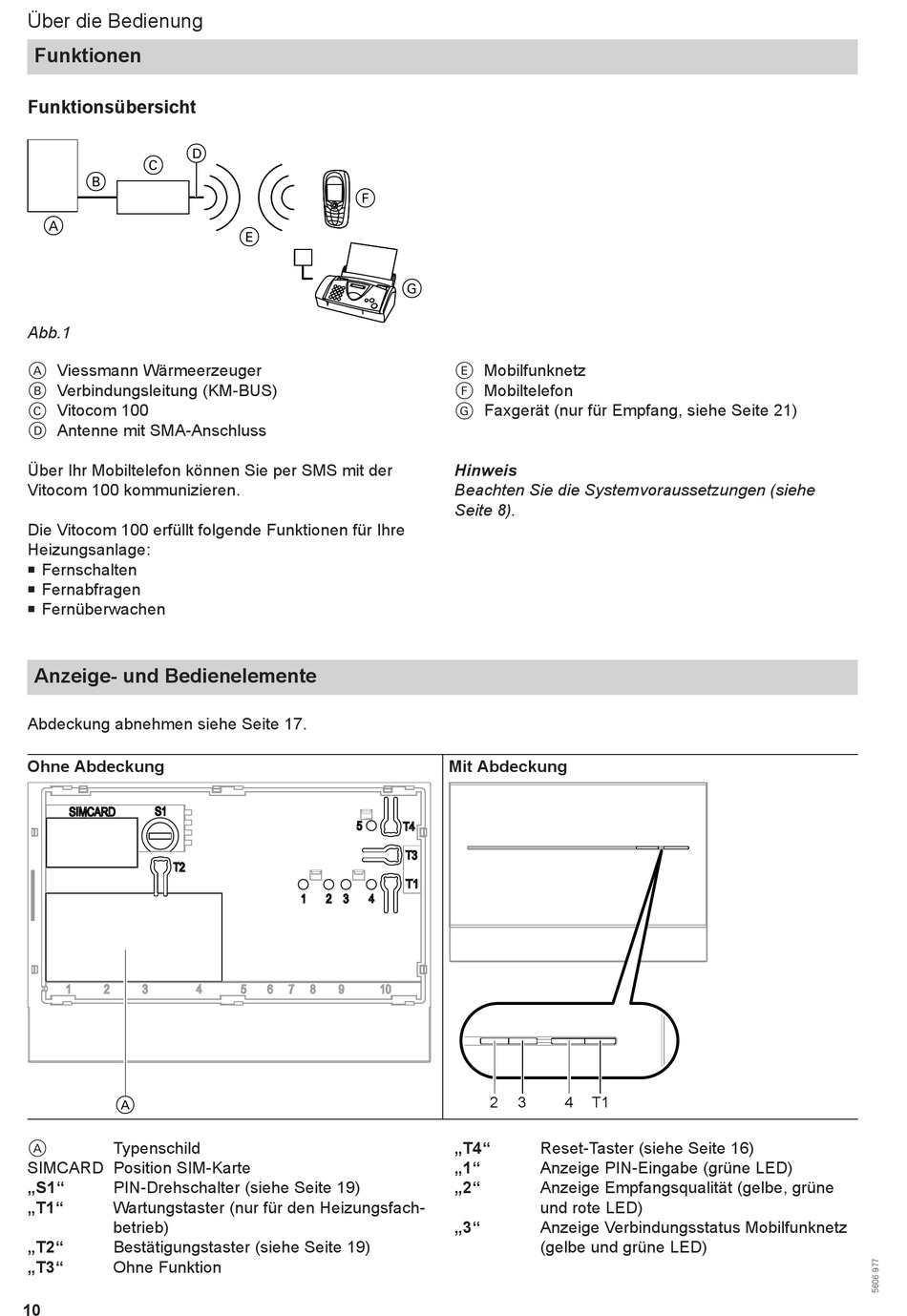

Über die Bedienung
Funktionen
Funktionsübersicht
D
C
B
A
Abb.1
Viessmann Wärmeerzeuger
A
Verbindungsleitung (KM-BUS)
B
Vitocom 100
C
Antenne mit SMA-Anschluss
D
Über Ihr Mobiltelefon können Sie per SMS mit der
Vitocom 100 kommunizieren.
Die Vitocom 100 erfüllt folgende Funktionen für Ihre
Heizungsanlage:
Fernschalten
■
■
Fernabfragen
■
Fernüberwachen
Anzeige- und Bedienelemente
Abdeckung abnehmen siehe Seite 17.
Ohne Abdeckung
A
Typenschild
A
SIMCARD Position SIM-Karte
„S1"
PIN-Drehschalter (siehe Seite 19)
„T1"
Wartungstaster (nur für den Heizungsfach-
betrieb)
„T2"
Bestätigungstaster (siehe Seite 19)
„T3"
Ohne Funktion
10
F
E
G
Mobilfunknetz
E
Mobiltelefon
F
Faxgerät (nur für Empfang, siehe Seite 21)
G
Hinweis
Beachten Sie die Systemvoraussetzungen (siehe
Seite 8).
Mit Abdeckung
2
3
4
T1
„T4"
Reset-Taster (siehe Seite 16)
„1"
Anzeige PIN-Eingabe (grüne LED)
„2"
Anzeige Empfangsqualität (gelbe, grüne
und rote LED)
„3"
Anzeige Verbindungsstatus Mobilfunknetz
(gelbe und grüne LED)
