i-R Wall Send
Bedienungsanleitung . . . . . . . . . . . . . Seite 3
D
Bitte bewahren Sie die Anleitung auf!
Operating Instructions . . . . . . . . . . . page 19
GB
Please keep these instructions in a safe place!
Notice d'utilisation . . . . . . . . . . . . . . page 35
F
Prière de conserver cette notice!
Gebruiksaanwijzing . . . . . . . . . . . . pagina 55
NL
De handleiding goed bewaren!
0682
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Selve i-R Wall Send

Inhaltszusammenfassung für Selve i-R Wall Send

  • Seite 1 Wall Send Bedienungsanleitung ... . . Seite 3 Bitte bewahren Sie die Anleitung auf! Operating Instructions ... page 19 Please keep these instructions in a safe place! Notice d’utilisation .

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ..............4 Anzeigen- und Tastenerklärung ..........5 Allgemeines ................. 6 Bestimmungsgemäße Verwendung .......... 6 Montage ..................7 Funktions-/Begriffserklärungen ..........8 Einlernen des Funks ..............10 1.) Sender-Einlernverfahren ..........10 1.1) Inbetriebnahme beim Endkunden ......10 1.2) Weitere Sender in den Empfänger einprogrammieren ............

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte SELVE-Originalteile. Warnung! • Halten Sie Personen aus dem Fahrbereich der An- lagen fern. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. • Verbrauchte Batterien fachgerecht entsorgen.

  • Seite 5: Anzeigen- Und Tastenerklärung

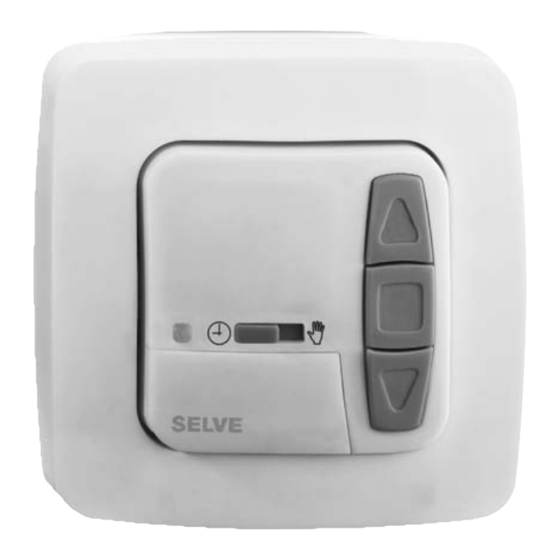

    Anzeigen- und Tastenerklärung Anzeigen- und Tastenerklärung Hand-/Automatik- Schiebeschalter AUF-Taste Sendekontroll- STOPP-Taste leuchte AB-Taste Programmier- Taste/PROG (Wandhalterung abnehmen)

  • Seite 6: Allgemeines

    Mit dem i-R Wall Send können Sie einen oder mehrere Empfänger steuern. Eine einfache Bedienung zeichnet dieses Gerät aus. Bestimmungsgemäße Verwendung Der i-R Wall Send darf nur für die Ansteuerung von Rollladen- und Sonnenschutzanlagen verwendet werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöh- tem Störungsrisiko betrieben werden dürfen (z.

  • Seite 7: Montage

    Montage Montage Hinweis: Achten Sie darauf, dass die Steuerung nicht im Bereich metallischer Flächen oder magnetischer Felder installiert und betrieben wird. Funkanlagen, die auf der gleichen Frequenz senden, können zur Störung des Empfangs führen. Es ist zu beachten, dass die Reichweite des Funksignals durch den Gesetzgeber und die baulichen Maßnahmen begrenzt ist.

  • Seite 8: Funktions-/Begriffserklärungen

    Sendekontrollleuchte bei Tastendruck nicht mehr, müssen die Batterien gewechselt werden. Gruppensteuerung Unter einer Gruppensteuerung versteht man die Steuerung eines oder mehrerer Empfänger zum gleichen Zeitpunkt. Die ausge- wählte Gruppe wird mit einem Fahrbefehl angesteuert. Beim i-R Wall Send wird die Gruppe über einen Funkkanal ange- steuert.
  • Seite 9 Funktions-/Begriffserklärungen ZWISCHENPOSITION Die Zwischenposition ist eine frei wählbare Position des Roll- ladens/Jalousie zwischen der oberen und unteren Endlage. Diese Position kann nach der Programmierung aus der oberen Endlage angefahren werden. Dazu drücken Sie die AB-Taste zweimal kurz nacheinander. LUEFTUNG/WENDUNG Die Lüftungs-/Wendeposition ist eine frei wählbare Position des Rollladens/Jalousie zwischen der unteren und oberen Endlage.

  • Seite 10: Einlernen Des Funks

    1.1) Inbetriebnahme beim Endkunden Falls noch kein Sender im Empfänger eingelernt ist, können Sie nach dem Anschluss an die Stromversorgung jeden beliebigen Sender des SELVE intronic-Programms einlernen. Drücken Sie gleichzeitig kurz die AUF- und AB-Taste eines beliebigen Senders. Dadurch wird der Sender vorübergehend eingelernt.

  • Seite 11: Sender Aus Dem Empfänger Auslernen

    Einlernen des Funks Der Beginn der Lernbereitschaft wird durch eine kurze Auf- und Abfahrt des Antriebs signalisiert. PROG. Drücken Sie anschließend kurz die PROG-Taste des neu einzulernenden Senders. Der neue Sender ist nun in den Empfänger eingelernt. Hinweis: Der Einlernmodus wird entweder durch einen Fahr- befehl eines eingelernten Senders oder durch das erfolgreiche Einlernen beendet.

  • Seite 12: Einstellen Der Lüftungsposition Aus Der Unteren Endlage

    Sie, falls erforderlich, die Position mit der AUF- oder AB-Taste. Lassen Sie die STOPP-Taste los, wenn die exakte Position erreicht ist. Die Lüftungsposition wird jetzt im Empfänger gespeichert. Hinweis: Bei Verwendung eines SELVE-Funkantriebes als Empfänger kann nur die Zwischenposition programmiert werden.

  • Seite 13: Neueinlernen Bei Defektem Oder Fehlendem Sender

    Einlernen des Funks 3.) Neueinlernen bei defektem oder fehlendem Sender Steht kein eingelernter Sender mehr zur Verfügung (Verlust oder Defekt), gehen Sie wie folgt vor: Führen Sie die Netztrennung durch 3 Sekunden 3 Sekunden 3 Sekunden Netz wieder vom Netz an das Netz vom Netz anschließen...

  • Seite 14: Gruppentrennung

    Einlernen des Funks 4.) Gruppentrennung Eine Gruppe ist eine Anordnung von mehreren Empfängern, die sich über einen Sendekanal steuern lassen. Soll diese Gruppe auf- gelöst werden mit dem Ziel, jedem Empfänger 3 sec. einen eigenen Sende- kanal zuzuordnen, muss eine Gruppentrennung durchgeführt werden.
  • Seite 15 Einlernen des Funks Drücken Sie beim Gruppen- handsender zuerst die STOPP- 9 sec. Taste und dann zusätzlich die AB- und AUF-Taste. Halten Sie alle drei Tasten für 9 Sekunden gedrückt, um die Gruppen- trennung zu starten (warten, bis die Sendekontrollleuchte drei- mal blinkt).

  • Seite 16: Batteriewechsel

    Feld bis zu 350 m. Technische Änderungen vorbehalten. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der i-R Wall Send in Übereinstimmung mit den grundlegenden Anfor- derungen und den anderen relevanten Vorschriften der Richtlinie...

  • Seite 17: Hinweise Für Die Fehlersuche

    Hinweise für die Fehlersuche Hinweise für die Fehlersuche Störung Ursache Beseitigung Antrieb läuft nicht, Batterien sind leer Neue Batterien einlegen Sendekontrollleuchte Batterien sind falsch Batterien richtig einlegen bleibt aus eingelegt Antrieb läuft nicht, Empfänger außerhalb Entfernung zum Sendekontrollleuchte der Funkreichweite Empfänger verringern bleibt an Sender ist nicht im...

  • Seite 18: Gewährleistung

    Gewährleistung Gewährleistung Die Gewährleistungsdauer der SELVE GmbH & Co. KG für Neugeräte, die entsprechend der Einbauanleitung montiert wurden, beträgt 24 Monate ab Kaufdatum. Sie endet spätestens 30 Monate nach dem Herstellungsdatum. Die Gewährleistung erstreckt sich auf alle Konstruktions-, Material- und Fabrikationsfehler.
  • Seite 72 SELVE GmbH & Co. KG Werdohler Landstraße 286 D-58513 Lüdenscheid Tel.: +49 2351 925-0 Fax: +49 2351 925-111 Internet: www.selve.de E-Mail: info@selve.de...
