Bedienelemente und Anschlüsse

Allgemeines

Über das Fronius Personal Display DL ist es möglich, die Leistungsdaten der Gesamtan-
lage sowie jedes einzelnen Wechselrichters anzuzeigen. Die Menüführung erfolgt dabei
größtenteils ident mit der Menüführung des Wechselrichters.

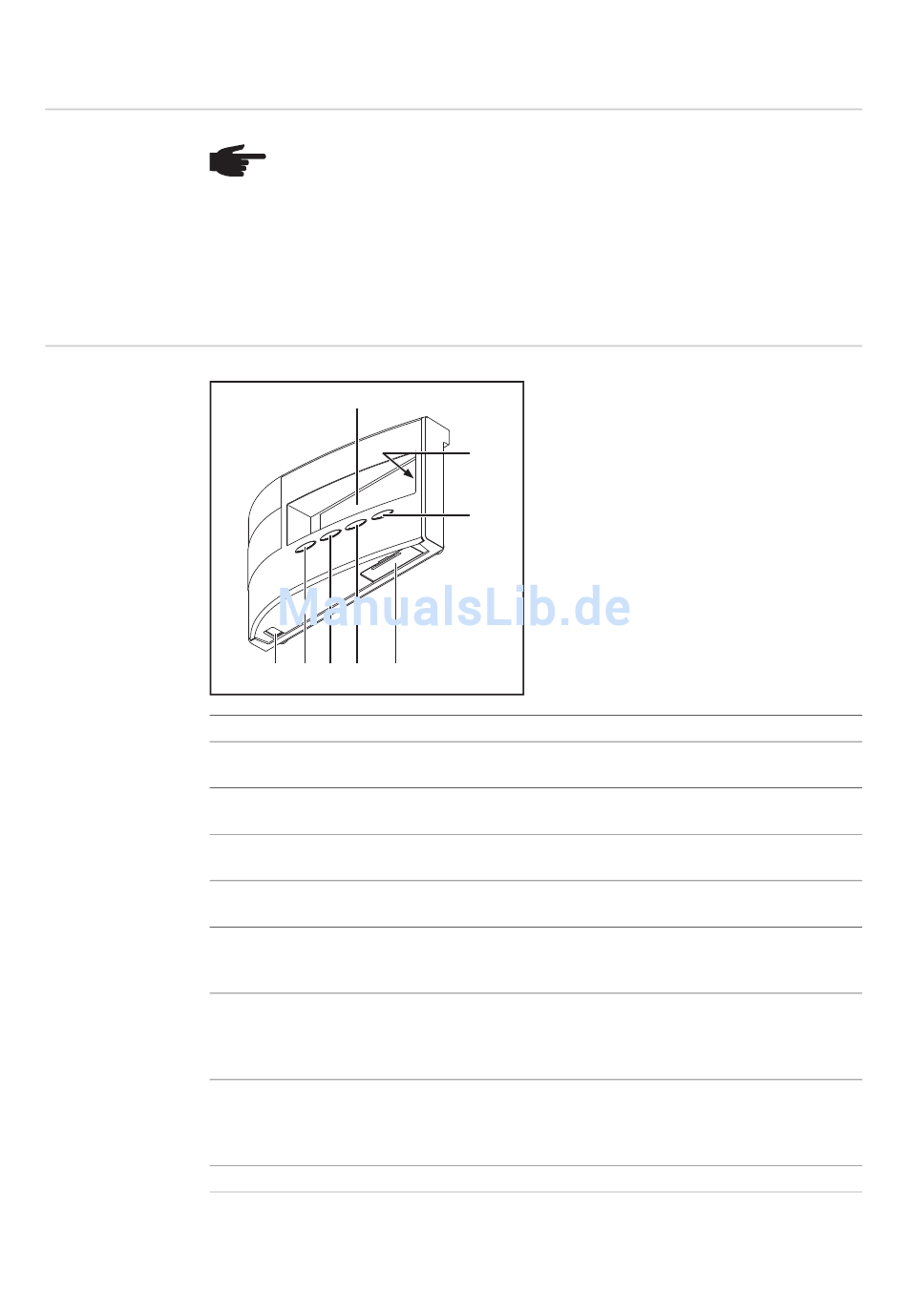

Bedienelemente
und Anschlüsse
Pos.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
8
HINWEIS! Auf Grund von Firmware-Aktualisierungen können Funktionen an Ih-
rem Gerät verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben
sind oder umgekehrt. Zudem können sich einzelne Abbildungen geringfügig von
den Bedienelementen an ihrem Gerät unterscheiden. Die Funktionsweise dieser
Bedienelemente ist jedoch identisch.
(1)
(8) (7) (6) (5) (4)
Bezeichnung
Display
zur Anzeige von Werten, Einstellungen und Menüs
LED Betriebsstatus
zur Anzeige des Betriebszustandes
Taste 'Enter'
zum Bestätigen einer Auswahl
Batteriefach mit Abdeckung
zum Einsetzen der Akkus für die Stromversorgung
Taste 'Menü/ Esc'
zum Wechsel in die Menüebene
zum Ausstieg aus dem Setup-Menü
Taste 'ab/rechts'
je nach Auswahl:
zur Navigation nach unten
zur Navigation nach rechts
Taste 'links/auf'
je nach Auswahl:
zur Navigation nach links
zur Navigation nach oben
Anschluss USB (Micro-USB)
(2)
(3)
