TEILELISTE—Modell-Nr. WEEVBE1495.0
Bestell- Stück-
Description
Nr.
zahl
1
1
Grundgestell
2
1
Säulenbasis
3
1
Säule
4
1
Mittelbasis
5
1
Stützrahmen
6
1
Dip-Arm
7
1
Klimmzug-Arm
8
1
Rechter Griff
9
1
Linker Griff
10
2
Armpolster
11
1
Rückenlehne
12
2
50mm runde Innenkappe
13
8
Lange Schaumstoffgriff
14
8
28mm runde Innenkappe
15
6
M6 Unterlegscheibe
16
2
Kurzer Schaumstoffgriff
17
2
50mm runde Armkappe
18
2
Buchse
Anmerkung: # Weist auf ein nicht abgebildetes Teil hin. Angaben können ohne Widerruf verändert werden.
Information zur Bestellung von Ersatzteilen finden Sie auf der Rückseite der Bedienungsanleitung.
R0705A
Bestell- Stück-
Description
Nr.
zahl
19
6
M10 x 90mm Bolzen
20
8
M10 x 30mm Schraube
21
6
M6 x 65mm Schraube
22
1
M10 x 215mm Bolzen
23
1
Stift
24
1
M4 x 16mm gespitzte Schraube
25
9
M10 Nylon-Verschlussmutter
26
1
50mm x 127mm Innenkappe
27
2
M10 x 95mm Bolzen
28
2
70mm x 50mm Außenkappe
29
2
M10 x 65mm Schraube
30
12
M10 Unterlegscheibe
31
2
M10 x 70mm Schraube
32
1
Griffband
#
1
Bedienungsanleitung
#
1
Trainingsanweisung
#
1
Schmiermittel

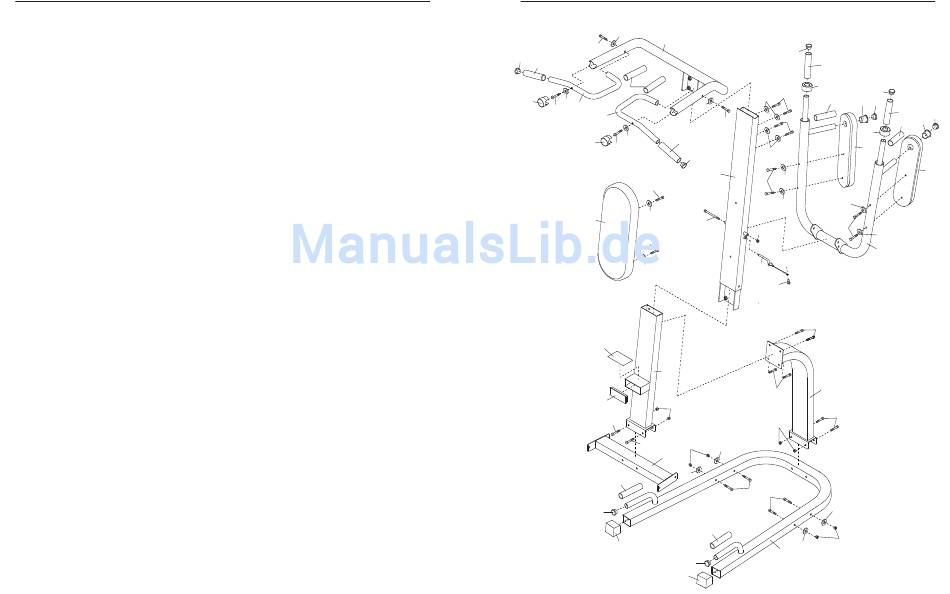

DETAILZEICHNUNG—Modell-Nr. WEEVBE1495.0
30
7
31
14
13
13
12
30
8
29
9
30
13
12
29
14
21
15
11
21
15
32
2
26
25
27
27
25
4
30
13
14
28
14
28
14
13
17
14
20
30
16
18 14
30
20
31
17
10
30
3
15
21
15
15
22
21
25
23
24
20
5
20
19
25
30
19
19
30
13
25
30
1
R0705A
13
14
18
16
10
15
6
