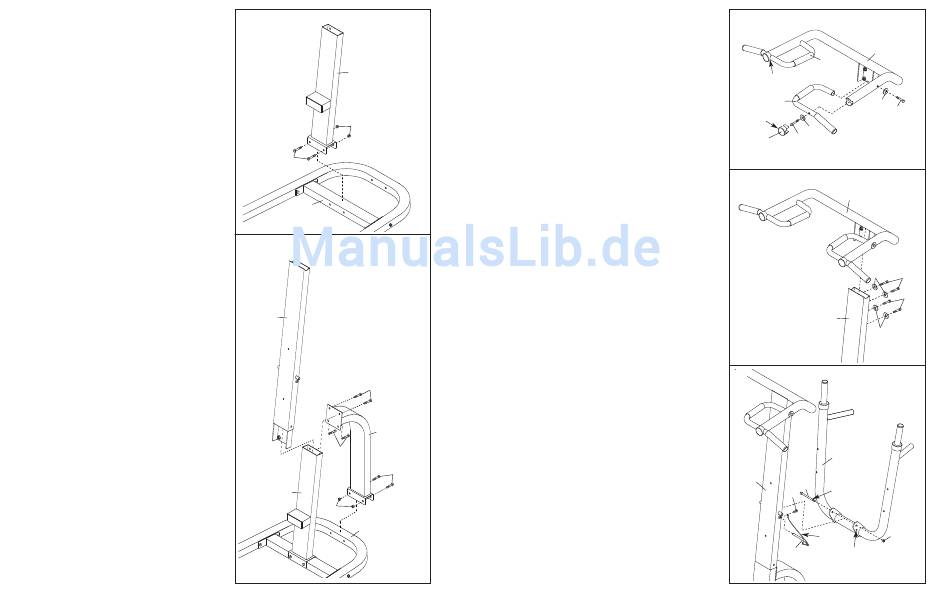

2. Bringen Sie die Säulenbasis (2) mit zwei M10 x
95mm Bolzen (27) und zwei M10 Nylon-
Verschlussmuttern (25) an der Mittelbasis (4) an.
Ziehen Sie die Verschlussmuttern noch nicht
fest.
3. Bringen Sie den Stützrahmen (5) mit zwei M10 x
90mm Bolzen (19) und zwei M10 Nylon-
Verschlussmuttern (25) an der Grundgestell (1)
an. Ziehen Sie die Verschlussmuttern noch
nicht fest.
Stecken Sie die Säule (3) in die Säulenbasis (2).
Bringen Sie die Säule und den Stützrahmen (5) mit
vier M10 x 30mm Schrauben (20) an der Säulen-
basis an.
Ziehen Sie die M10 Nylon-Verschlussmuttern
(25), die in Schritt 1 bis 3 benutzt würden, fest
an.
2
2
25
27
4
3
3
20
5
20
19
2
25
1
6
4. Bringen Sie den linken Griff (9) mit einer M10 x
65mm Schraube (29), einer M10 x 70mm
Schraube (31) und zwei M10 Unterlegscheiben
(30) am Klimmzug-Arm (7) an. Drücken Sie eine
runde 50mm runde Innenkappe (12) in den
Klimmzug-Arm. Achten Sie darauf, dass sich
die stärkere Seite der Scheibe auf der abge-
bildeten Seite befindet.
Bringen Sie den rechten Griff (8) auf dieselbe
Weise an.
5. Stecken Sie den Klimmzug-Arm (7) in die Säule
(3) ein. Bringen Sie den Klimmzug-Arm mit vier
M10 x 30mm Schrauben (20) und vier M10
Unterlegscheiben (30) an der Säule an.
6. Schmieren Sie die M10 x 215mm Bolzen (22) mit
dem beigefügten Schmiermittel. Bringen Sie den
Dip-Arm (6) mit der Schraube und einer M10
Nylon-Verschlussmutter (25) am Säule (3) an.
Ziehen Sie die Verschlussmuttern nicht zu fest
an. Man muss den Dip-Arm leicht bewegen
können.
Bringen Sie die Leine am Stift (23) mit einer M4 x
16mm gespitzten Schraube (24) an der Säule (3)
an. Stecken Sie den Stift in das Loch am Dip-Arm
(6) und in die Säule ein.
4
7
8
Dicke
Seite
9
30
Dicke
31
Seite
30
12
29
5
7
30
3
30
6
6
3
22
Schmieren
24
25
Leine
23
Loch
7
20
20
