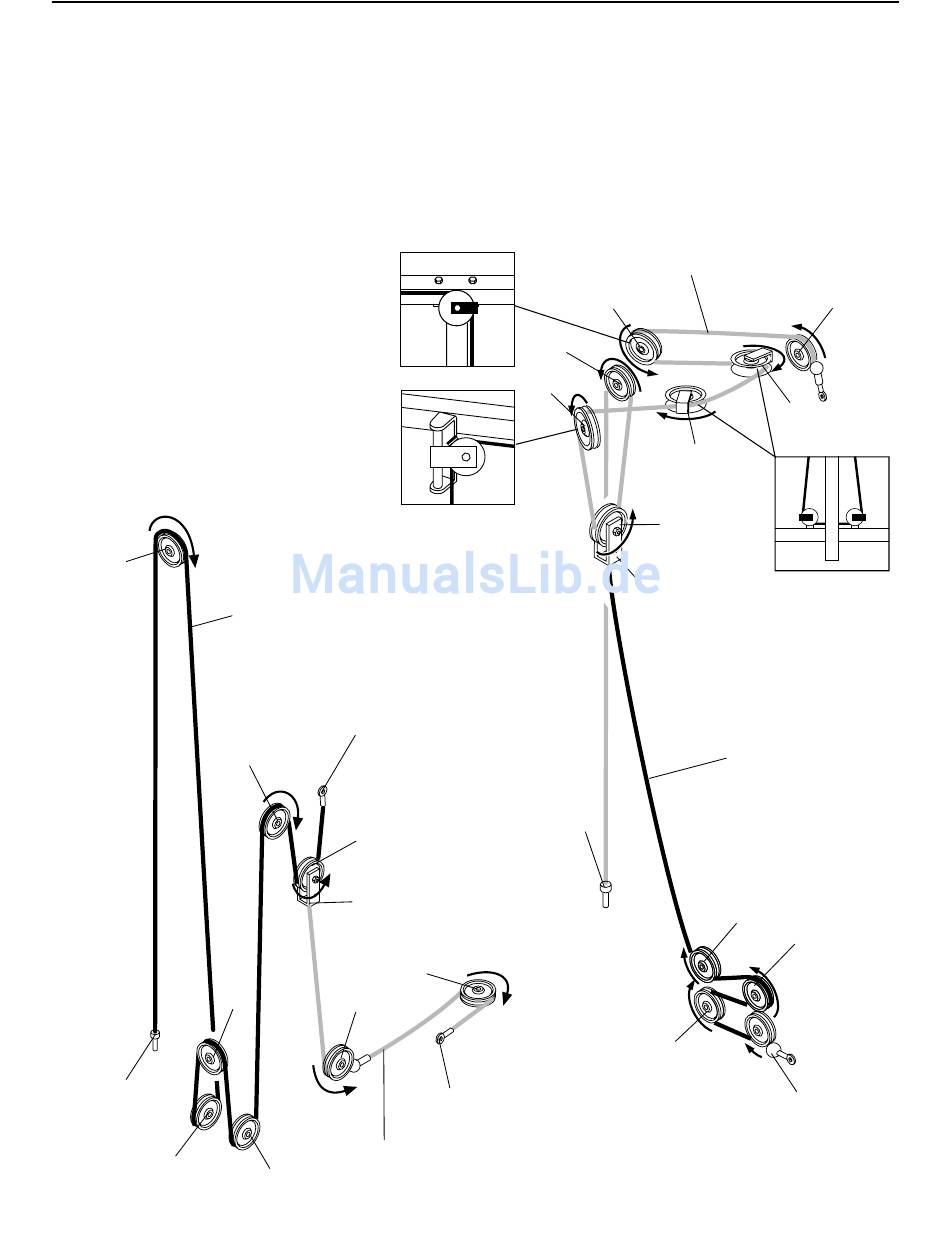

KABELDIAGRAMME

Die Kabeldiagramme auf diese Seiten geben die richtige Kabellegung des oberen Kabels (58), des unteren
Kabels (23), des Military-Press-Kabels (72) und des Bein-Press-Kabels (99) an. Benutzen Sie diese Diagramme,
um sich zu vergewissern, dass die vier Kabel und die Kabelklappen richtig installiert worden sind. Wenn die
Kabel falsch verlegt worden sind, wird die Fitnessstation nicht richtig funktionieren und kann möglicherweise
beschädigt werden. Die Nebenzeichnungen geben die richtigen Positionen für die Kabelklappen an. Die
Kabelklappen müssen so orientiert sein, dass sie ein Herabrutschen der Kabel von den Rollen verhindern.
Achten Sie darauf, dass die Kabelklappen die Kabel nicht berühren oder etwa behindern.
2
Hinterer
Gewichtsstapel—1
3
Military-Press-Kabel (72)
8—Dreharm
6
7
1—Lange "U"-
Klammer
4
2
Bein-Press-Kabel (99)
5
7
5
Vorderer
Gewichtsstapel—8
3
4—Hinterer Sitzrahmen
27
Oberes Kabel (58)
2
4
6
5—Lange "U"-Klammer
Unteres Kabel (23)
4
2
1—Obere
Rolle
3
3
1—Untere Rolle
