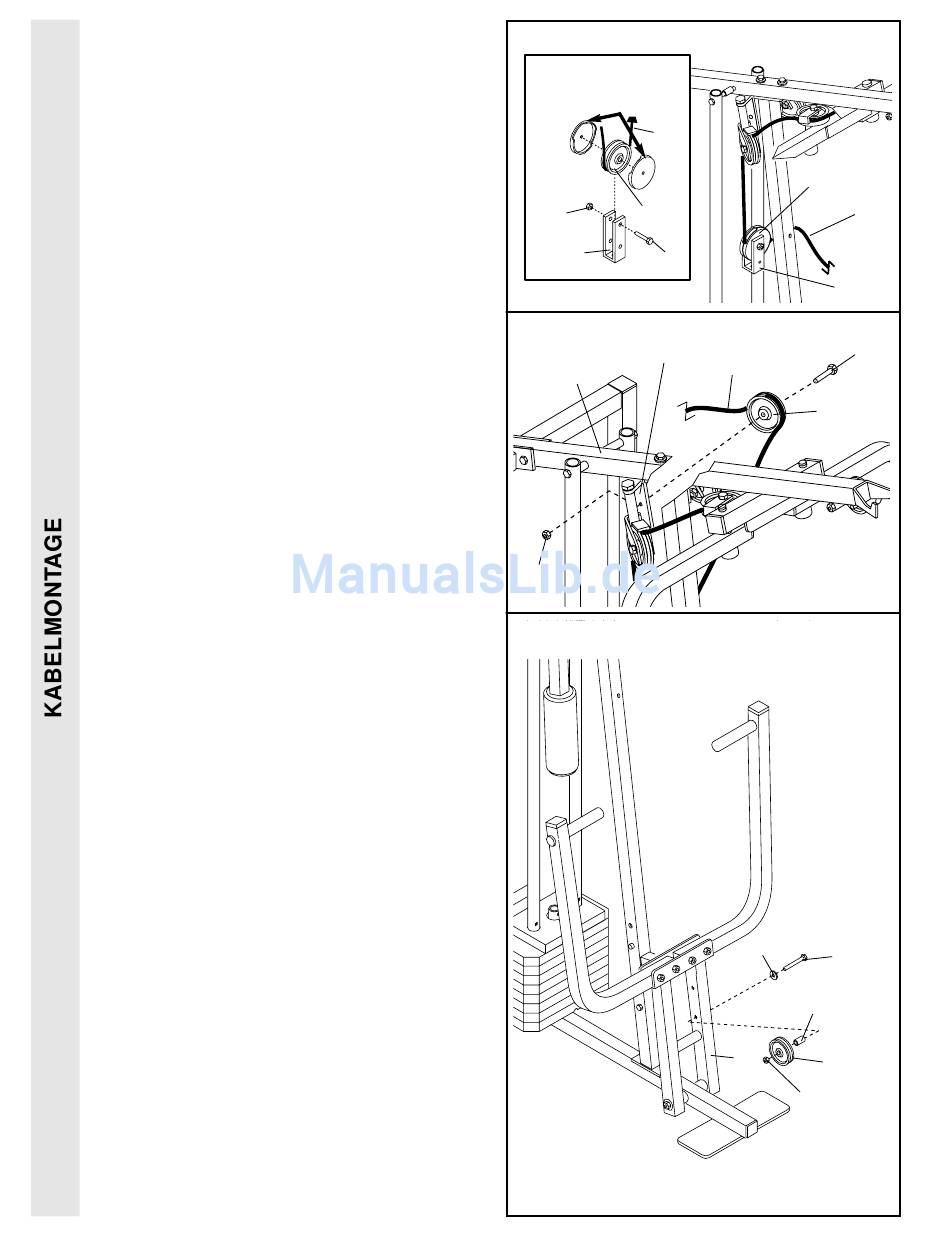

24. Beziehen Sie sich auf die Nebenzeichnung.
Wickeln Sie das hohe Kabel (58) um eine 3
1/2" Rolle (15). Befestigen Sie die 3 1/2" Rolle
und einen Satz Rollendeckungen (114) mit
dem 3/8" x 2" Bolzen (12) und einer 3/8"
Nylon-Verschlussmutter (21) in das obere Loch
in einer langen "U"-Klammer (57). Anmerk-
ung: Dies könnte schon vormontiert sein.
Achten Sie darauf, dass sich die kleinen
Laschen an den Rollendeckungen in der
angezeigten Position befinden und, dass
sich das Kabel und die Rolle reibungslos
bewegen.
25. Führen Sie das obere Kabel (58) um eine
3 1/2" Rolle (15). Befestigen Sie die Rolle mit
einem 3/8" x 2" Bolzen (12) und einer 3/8"
Verschlussmutter (21) an der Klammer des
oberen Rahmen (55). Achten Sie darauf,
dass das Kabel in der Rille der Rolle ver-
läuft und, dass sich das Kabel und die
Rolle reibungslos bewegen.
26. Schieben Sie eine 3/8" flache Unterlegscheibe
(9) auf einen 3/8" x 3 3/4" Bolzen (88). Ste-
cken Sie den Bolzen durch das niedere Loch
im Press-Rahmen (17). Befestigen Sie das
5/8" x 9/16" Abstandsstück (7) und die 3 1/2"
untere Rolle (102) an den Bolzen mit einer 3/8"
Nylon-Verschlussmutter (21). Ziehen Sie die
3/8" Nylon-Verschlussmutter noch nicht an.
Achten Sie darauf, dass der 3/8" x 3 3/4"
Bolzen, die 3/8" flache Unterlegscheibe, das
5/8" x 9 1/6" Abstandsstück, die 3 1/2" Rolle
und die 3/8" Nylon-Verschlussmutter so
ausgerichtet sind wie angezeigt.
