WeiderPro WEEVSY62000 Bedienungsanleitung Seite 20

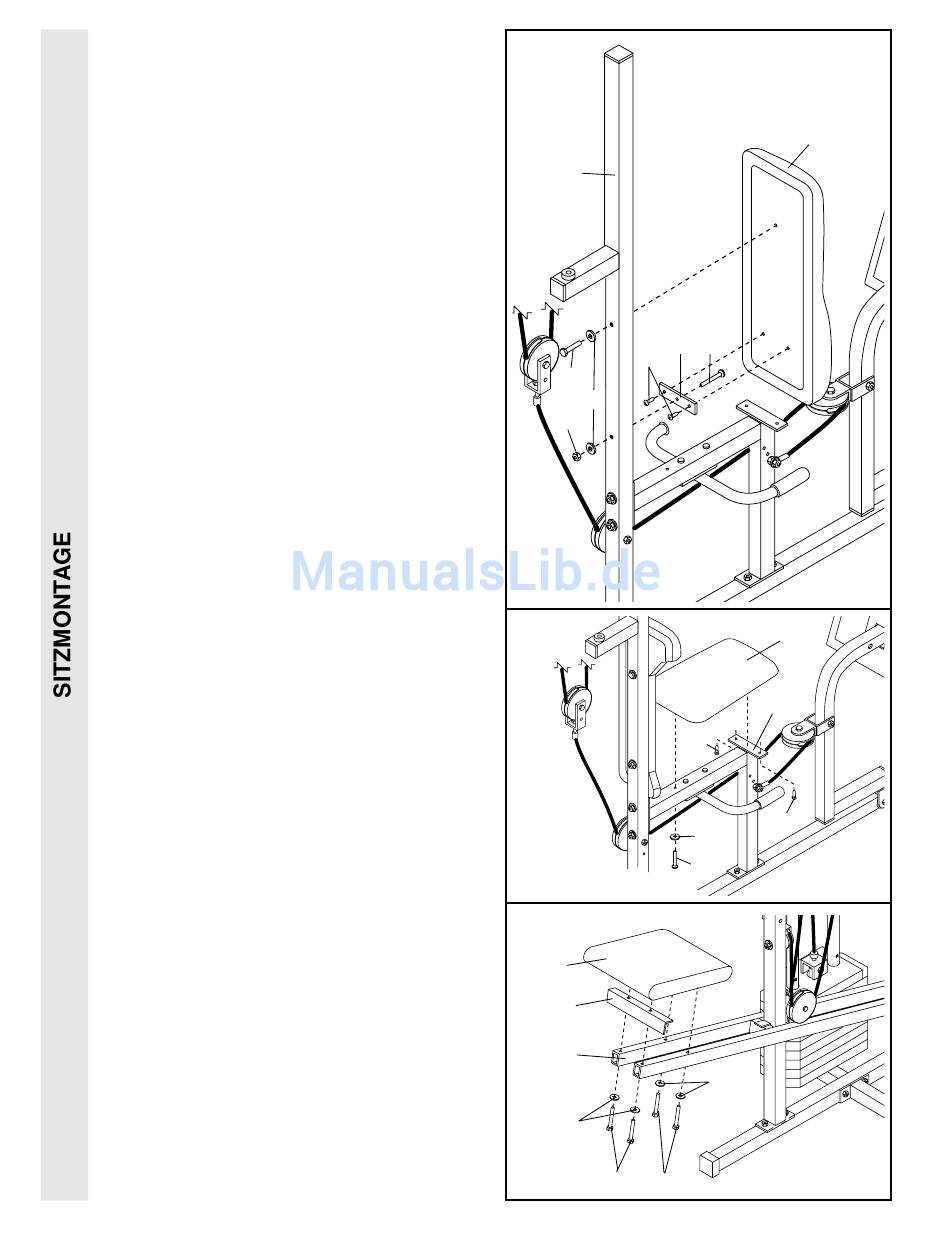

40. Finden Sie den Beutel zur Zubehör, der mit
der Aufschrift "SEAT ASSEMBLY" gekenn-
zeichnet ist, und öffnen Sie diesen.
Schieben Sie einen 1/4" x 2 1/2" Einsteckbol-
zen (92) durch das mittlere Loch der Sitzplat-
te (37). Befestigen Sie die Sitzplatte mit zwei
1/4" x 1/2" Schrauben (18) an der hinteren
Rückenlehne (85).
Schieben Sie den 1/4" x 2 1/2" Einsteckbol-
zen (92) durch das angezeigte Loch am Bein-
Press-Pfosten (56). Ziehen Sie eine 1/4" Ver-
schlussmutter (2) mit einer 1/4" flachen Unter-
legscheibe (10) auf dem Einsteckbolzen fest.
Befestigen Sie das obere Teil der hinteren
Rückenlehne (85) mit einer 1/4" x 2 1/2"
Schraube (43) und einer 1/4" flachen Unter-
legscheibe (10) am Bein-Press-Pfosten.
41. Befestigen Sie ein Ende des Sitzes (13) mit
zwei 1/4" x 1/2" Schrauben (18) am hinteren
Sitzrahmen (100). Befestigen Sie das andere
Ende des Sitzes mit einer 1/4" flachen
Unterlegscheibe (10) und einer 1/4" x 2 1/2"
Schraube (43) am hinteren Sitzrahmen.
42. Befestigen Sie den Hilfssitz (104) und die
Winkelklammer (110) mit zwei 1/4" x 2 3/4"
Schrauben (76) und zwei 1/4" flachen Unter-
legscheiben (10) am Hilfsarm (105). Befest-
igen Sie dann den Hilfsarm mit zwei 1/4" x 2
1/2" Schrauben (43) und zwei 1/4" flachen
Unterlegscheiben (10).
40
56
18
43
10
2
41
42
104
110
105
10
76
20
85
37 92
13
100
18
18
10
43
10
43
