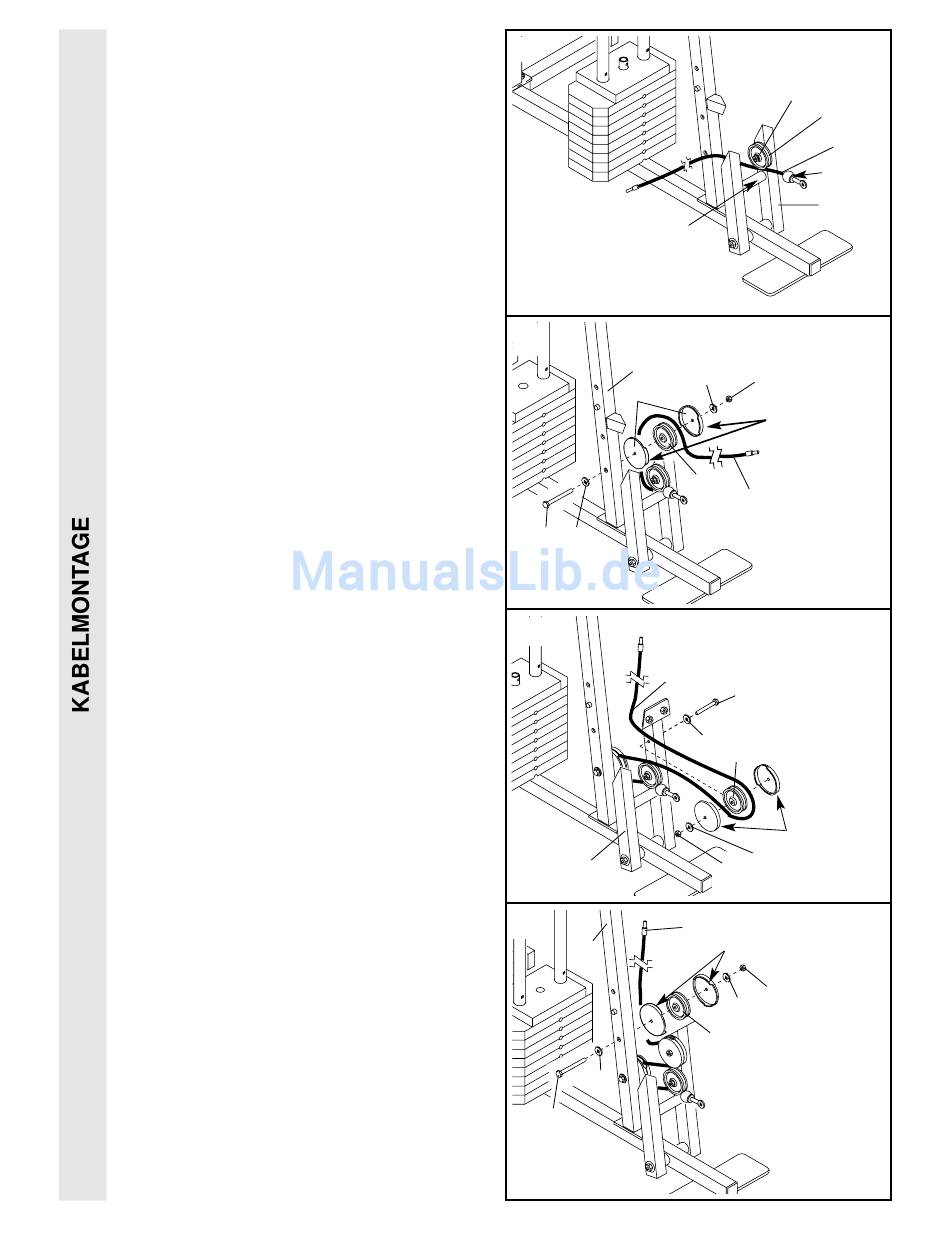

27. Finden Sie das untere Kabel (23). Führen
Sie das untere Kabel unter der 3 1/2" untere
Rolle (102) durch. Achten Sie darauf, dass
sich das Ende des Kabels mit der Kugel
auf der angegebenen Seite des Press-
Rahmens (17) befindet und, dass das
Kabel zwischen der Rolle und der
Querstange am Press-Rahmen verläuft.
Ziehen Sie die 3/8" Verschlussmutter (21) und
den 3/8" x 3 3/4" Bolzen (nicht abgebildet) an.
28. Wickeln Sie das untere Kabel (23) um eine 3
1/2" Rolle (15). Befestigen Sie die Rolle,
einen Satz Rollendeckungen (114) und zwei
3/8" flache Unterlegscheiben (9) mit einer 3/8"
Nylon-Kontermutter (112) und einem 3/8" x 3
3/4" Bolzen (88) in das niedere Loch im vor-
deren Pfosten (42). Achten Sie darauf, dass
sich die kleinen Laschen an den Rollen-
deckungen in der angezeigten Position
befinden.
29. Wickeln Sie das untere Kabel (23) um die 3
1/2" Rolle (15). Befestigen Sie die Rolle,
einen Satz Rollendeckungen (114) und zwei
3/8" flachen Unterlegscheiben (9) in das
obere Loch im Press-Rahmen (17) mit einer
3/8" Nylon-Verschlussmutter (21) und einem
3/8" x 3 1/2" Bolzen (16). Achten Sie darauf,
dass sich die großen Laschen an den Rol-
lendeckungen in der angezeigten Position
befinden.
30. Wickeln Sie das untere Kabel (23) um die 3
1/2" Rolle (15). Befestigen Sie die Rolle,
einen Satz Rollendeckungen (114) und zwei
3/8" flache Unterlegscheiben (9) in das obere
Loch im vorderen Pfosten (42) mit einer 3/8"
Nylon-Kontermutter (112) und einem 3/8" x
3 3/4" Bolzen (88). Achten Sie darauf, dass
sich die kleinen Laschen an den
Rollendeckungen in der angezeigten
Position befinden.
