PROGRAMMAZIONE TEMPI LAVORO E PAUSA
La centrale auto-apprende i tempi di lavoro e pausa durante la manovra di programmazione.
Durante la fase di programmazione si azionerà più volte il comando P/P (part. 10 di fig. 1), in alternativa si può
usare il comando P/P (morsetto 16 di fig. 2) oppure il telecomando (se memorizzato).
Note importanti prima della programmazione:
A. Alimentare la centrale e verificare il corretto funzionamento degli ingressi comando tramite i relativi led (i
contatti nc. devono avere il led acceso).
B. Liberare la zona di movimento del cancello
Programmazione:
STOP
A
A
STOP
B
B
STOP

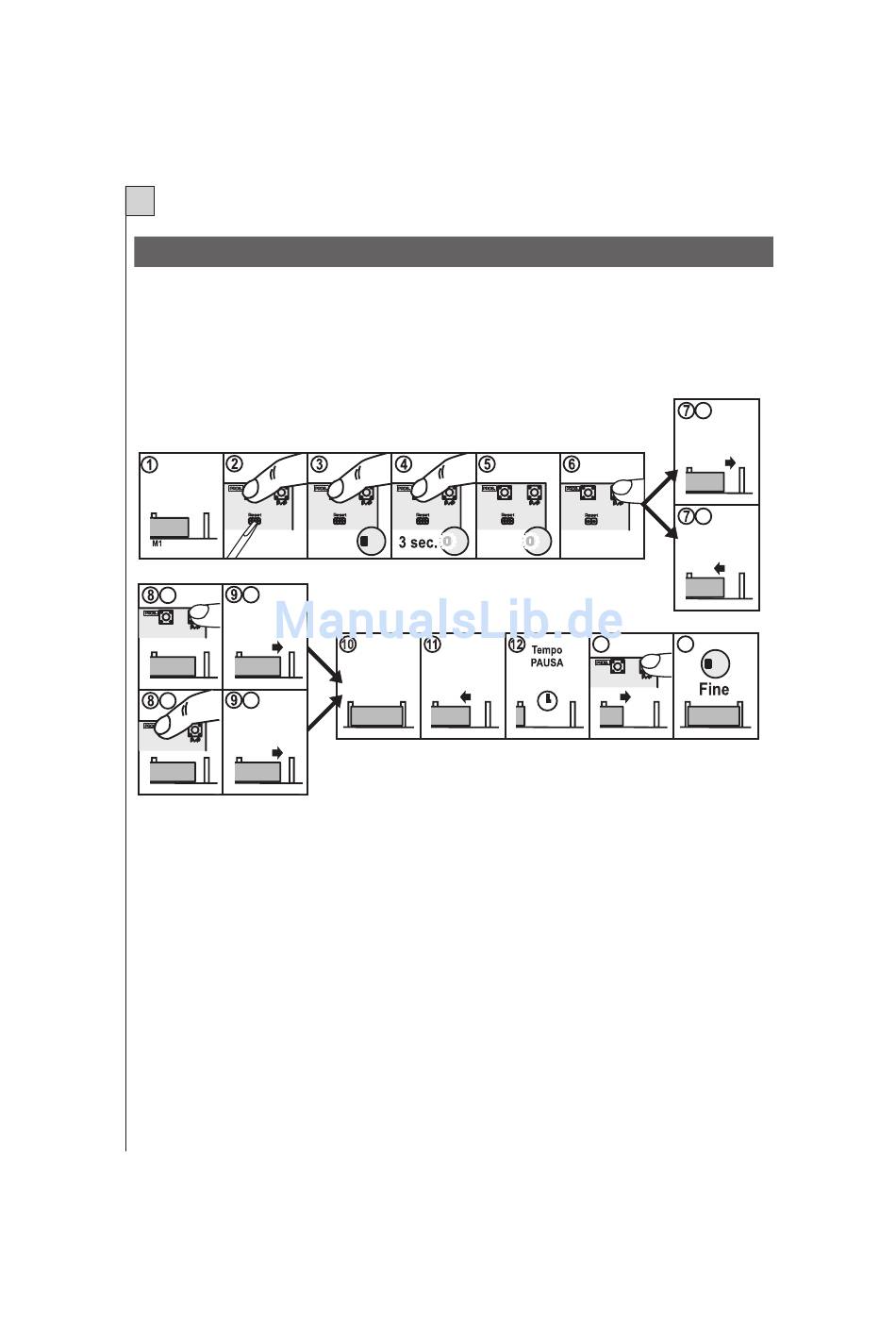

1- Posizionare manualmente il cancello a meta della corsa.
2- Tenendo premuto il pulsante PROG effettuare un reset cortocircuitando col cacciavite il jump Reset (part. 9 di
fig. 1).
3- Mantenere premuto il pulsante PROG.
4- Dopo tre secondi il led LD1 (e la spia) si accende.
5)-Attivata la procedura di programmazione
6)- Premere il pulsante P/P per avviare l'autoapprendimento.
7A,7B)- Il motore fà una manovra di pochi istanti per verificare il giusto verso di rotazione.
8A.9A)- Se il cancello è andato verso la chiusura premere di nuovo P/P per far completare la manovra.
8B,9B)- Se il cancello è andato verso l'apertura (il motore gira contrario) premere il pulsante PROG per
correggere il senso e portarlo in chiusura.
10,11)-Arrivato a finecorsa il motore si ferma e parte automaticamente in apertura.
12)- Completata l'apertura il motore si ferma e la centralina inizia a contare il tempo di pausa.
13)- Trascorso il tempo di pausa desiderato premere il pulsante P/P e il motore inizia la chiusura.
14)- Arrivato a finecorsa di chiusura il motore si ferma. Fine della programmazione il led LD1 si spegne.
È possibile fare una pre-taratura o un controllo dei finecorsa magnetici durante la programmazione.
Procedura:
- Sbloccare il motore. Il cancello deve poter muoversi liberamente
STOP STOP STOP
LD1 LD1
A
STOP
B
LD1
13
14
STOP
LD1
9
