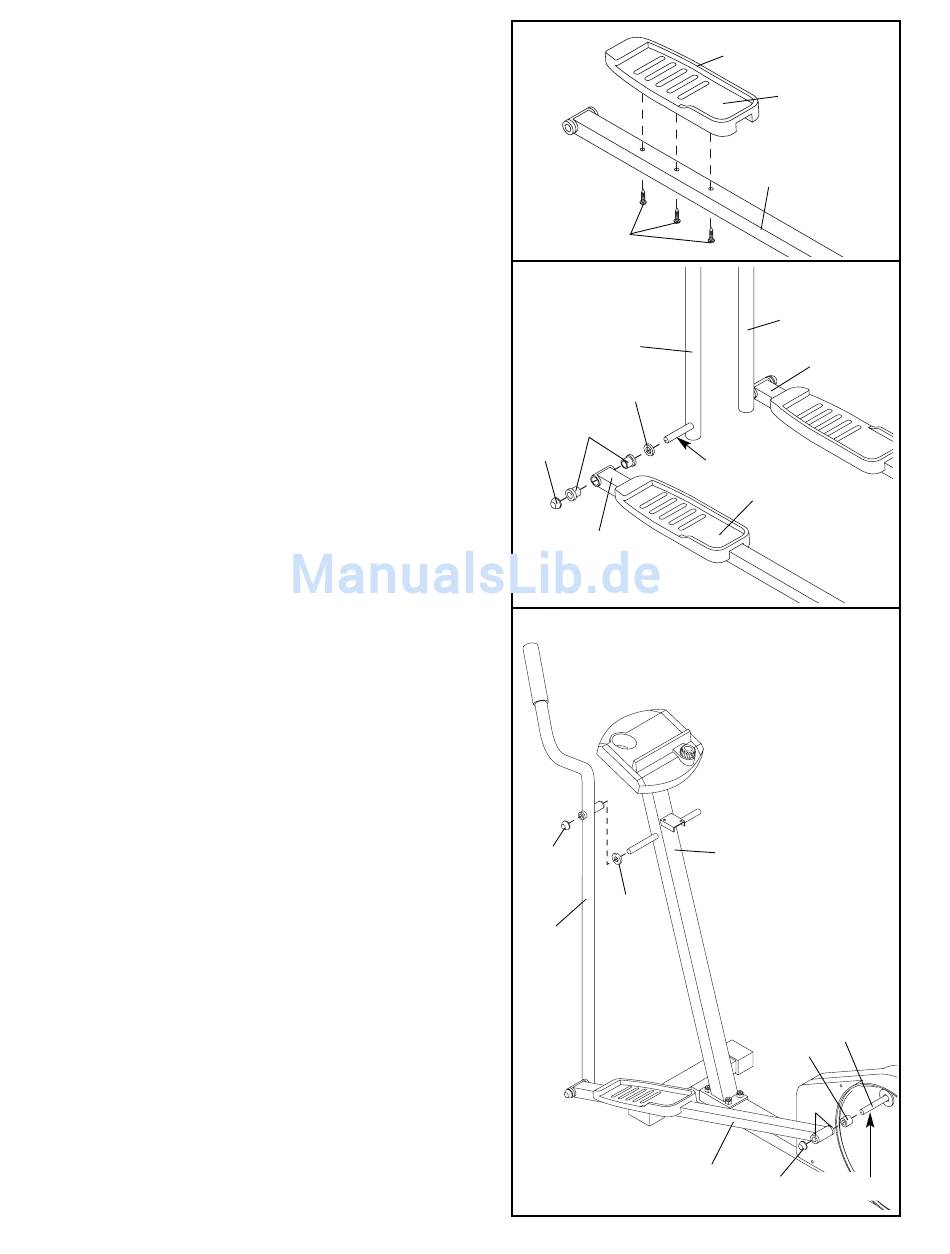

3. Identifizieren Sie das Linke Pedal (31), das auf der
rechten Seite eine Rippe hat. Befestigen Sie das
Linke Pedal mit drei M4 x 19mm Knopfförmigen
Schrauben (16) an den anderen Pedalarm (12), wie
gezeigt.
Wiederholen Sie diese Montagestufe um das Rechte
Pedal an der anderen Pedalarm zu befestigen (nicht
gezeigt).
4. Identifizieren Sie den Linken Lenker (8). (Er ist mit
einem "L" Aufkleber bezeichnet.)
Achten Sie darauf, dass sich zwei Pedalarmbuchsen
(42) in jedem Pedalarm (12) befinden.
Schieben Sie ein Lenkerabstandsstück (39) und den
Pedalarm (12) mit dem Linken Pedal (31) auf den
Linken Lenker (8), wie gezeigt. (Anmerkung: Diese
Teile sind fest angebracht; ein Gummihammer könnte
benützt werden.) Dann beziehen Sie sich auf das
DIAGRAMM DER TEILE Seite 5 und identifizieren Sie
die 3/4" Achsenkappe (43). Klopfen Sie eine 3/4"
Achsenkappe auf den linken Lenker.
Wiederholen Sie diesen Vorgang um den anderen
Pedalarm (12) and den Rechten Lenker (62) zu
befestigen.
5. Schieben Sie ein Schweißstellendistanzstück (49) auf
die linke Achse auf dem Lenkerpfosten (3). Achten
Sie darauf, dass die offene Seite des Schweißstellen-
distanzstück auf den Lenker hin weist.
Schieben Sie ein Pedalarmabstandsstück (41) auf
den linken Kurbelarm (59).
Achten Sie darauf, dass sich zwei Hintere
Pedalarmbuchsen (11) im Pedalarm (12) befinden,
der am Linken Lenker (8) befestig ist.
Mit Hilfe einer anderen Person schieben Sie den
Linken Lenker (8) auf die linke Achse auf dem
Lenkerpfosten (3), während Sie den linken Pedalarm
(12) auf den linken Kurbelarm (59) schieben.
Anmerkung: Diese Teile sitzen sehr fest. Wenn noe-
tig, koennen Sie einen Gummihammer benuetzen.
Zusaetzlich koennte der linke Kurbelarm in eine ande-
re Position rotiert werden.
Klopfen Sie eine 5/8" Achsenkappe (57) auf die linke
Achse am Lenkerpfosten (3).
Klopfen Sie eine 3/4" Achsenkappe (43) auf den lin-
ken Kurbelarm (59).
Wiederholen Sie diesen Vorgang um den Rechten
Lenker und rechten Pedalarm (nicht gezeigt) zu befe-
stigen.
3
16
4
8
39
42
43
12
5
57
49
8
7
Rippe
31
12
62
12
Lubricant
31
3
59
41
11
12
43
Lubricant
