7 Montage der Kollektoren
7.4 Vorbereitung des hydraulischen
Anschlusses
A ACHTUNG
BEI DBS-KOMPLETTSTATIONEN
Verlegen Sie die Anschlussleitungen immer mit
mindestens 2 % Gefälle zur Komplettstation.
Entlüfter montieren bei KS - Komplettstationen
Bei einer Solaranlage, die mit einer KS - Komplettstation
betrieben wird, muss an der höchsten Stelle des Kollek-
torfeldes in die Vorlaufleitung ein Entlüfter montiert wer-
den (Abb. 21, siehe hierzu auch die Montageanleitung
des Entlüftersatzes und der Komplettstation).
J HINWEIS!
Benutzen Sie Standardentlüftungspfannen
oder Antennendurchgänge für den Verlauf der
Anschlussleitungen unter das Dach.
l Je nach Pfannentyp eine ausreichende Öffnung
(Ø 40 mm) für die Leitungsdurchführung in die Pfan-
ne (Antennendurchgang) schneiden.
l Die Entlüftungspfannen für den Anschluss der Vor-
und Rücklaufleitungen gemäß Abb. 21 und Abb. 23
montieren.
l Die Edelstahlwellschläuche vor dem Verlegen mit
dem beiliegenden Material dämmen (Darstellung
ohne Dämmung).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
28 Montageanweisung Sonnenkollektor Dachintregation-Rahmen SKS 3.0 • Ausgabe 01/2000

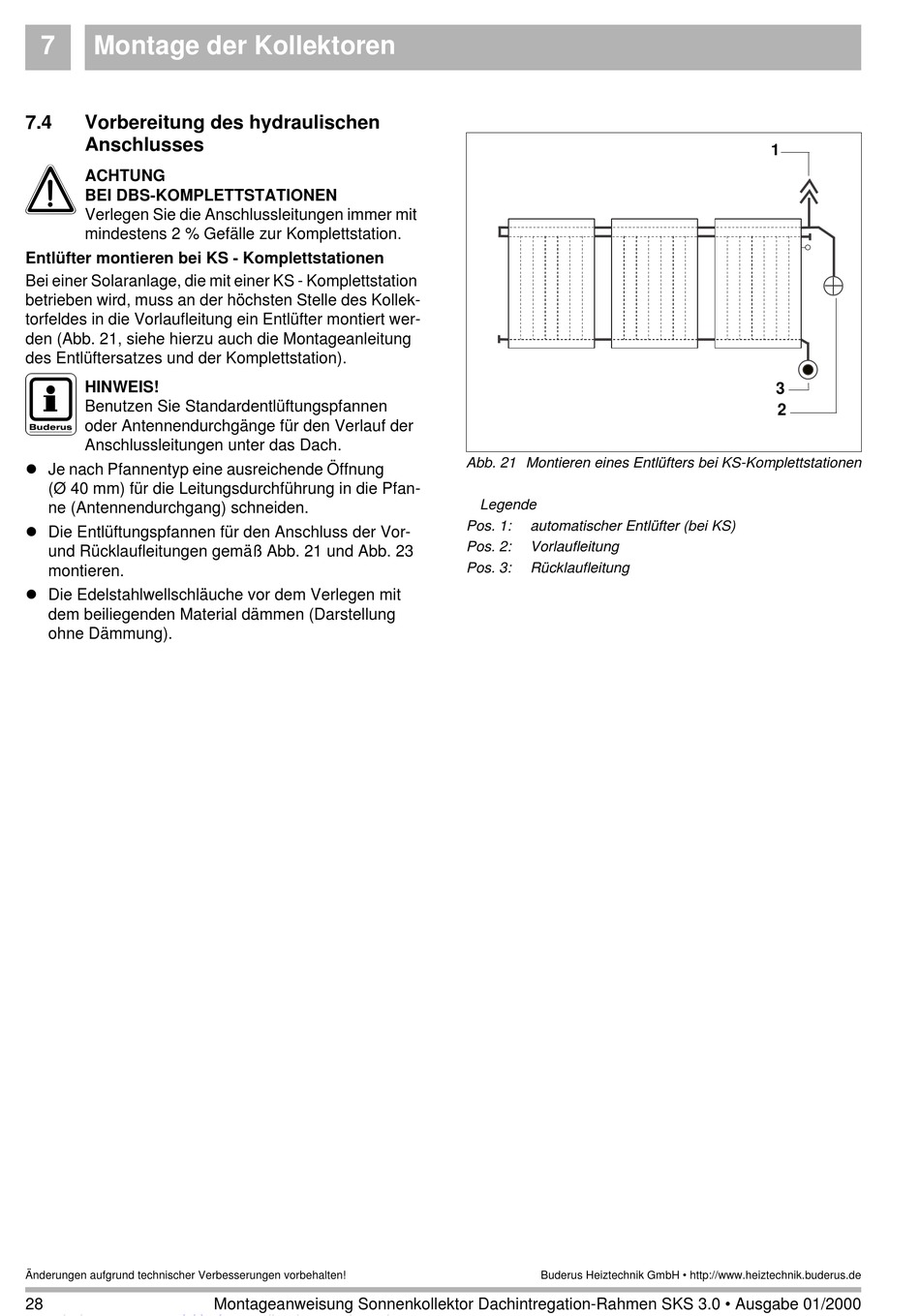

Abb. 21 Montieren eines Entlüfters bei KS-Komplettstationen
Legende
Pos. 1: automatischer Entlüfter (bei KS)
Pos. 2: Vorlaufleitung
Pos. 3: Rücklaufleitung
