Mise en service

Les appareils de chauffage se branchant sur le sec-
teur ne doivent être mis en service qu'après que le
branchement sur le secteur ait été réalisé par le spé-
cialiste. Chauffer sans que les fonctions d'exploitation
ne soient assurées peut endommager l'installation.
Toute demande en garantie pour les dommages en
résultant seront refusées.
De même, et ceci est valable pour tous les appareils
Eco plus de FREI, il faut, avant de procéder à la pre-
mière chauffe, commencer par adapter à l'appareil la
hauteur de la cheminée à prévoir par le client. Cette
adaptation, qui n'est à faire qu'une seule fois, permet
de régler la quantité d'air de combustion correcte et el-
le ne doit ensuite plus être modifiée.

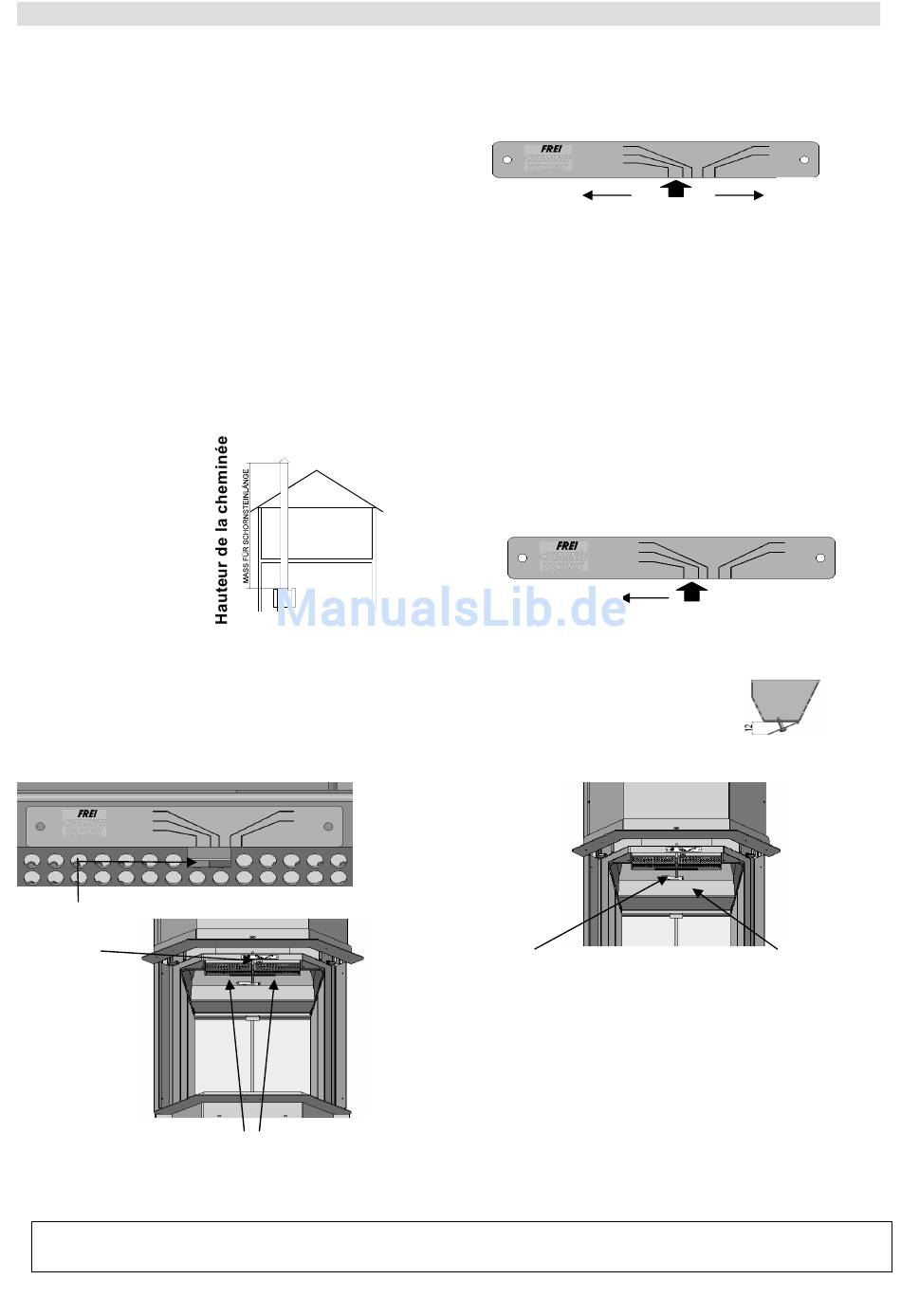

Détermination de la hauteur de la cheminée à pré-
voir par le client
En règle générale, c'est le spécialiste qui a construit
l'installation qui détermine la hauteur de cheminée cor-
recte.
Points de
mesure
de base
pour une
appréci-
ation cor-
recte.
Dans le cas de hauteurs de cheminée inférieures à
4m.
Registre d'air de combustion (8)
Le réglage s'effectue cadre vitré escamonté
7
5
3
VERBRENNUNGSLUFT AUF
Registre
d'air de
com-
bustion
(8)
Canal de l'air secondaire
Attention: pendant la chauffe, tous les éléments de commande doivent être manipulés avec le gant faisant par-
tie de la fourniture.
KAMINHOEHE 11
15
ZU
Des cheminées mise en place selon des angles extrême-
ment prononcées et de façon aérauliquement défavorable
peuvent nécessiter après coup une correction du réglage
d'air de combustion.
7
5
3
V E R B R E N N U N G S L U F T
ouvrir
Dans le cas d'un mauvais tirage = ouvrir plus le registre.
Une correction de la hauteur de la cheminée à la baisse
augmente la quantité d'air de combustion pendant le pro-
cessus de combustion et augmente par là même l'intensité
du feu.
Dans le cas d'un tirage trop important = fermer plus le re-
gistre. Une correction de la hauteur de la cheminée à la
hausse réduit la quantité d'air de combustion pendant le
processus de combustion et diminue l'intensité du feu.
Comme corrections supplémentaires être possible.
Avec tirage naturel faible et une hauteur de cheminée
sous 5m. Ou si la vitre couvre de suite trop rapidement.
A.) Tout ouvrir le registre
VERBRENNUNGSLUFT AUF
ouvrir
Si le succès souhaité ne devait pas encore arriver tout à
fait. Le point B ou C conduit à l'objectif.
B.) Le canal de l'air secondaire
ouvrir vers le bas.
C.) Énlever la tôle deviation pour la fumée.
verrou
La tôle de retenue est seulement accroché et sûr avec le
verrou. Pour le développement, le verrou doit être pivoté
vers le bas. Il est maintenant possible de démonter la tôle
de retenue, en avant, aller de cela de fumée.
D.) Ouvrir le maximum ou demonter completment le
clapet de deviation de la fumée.
L'installation est maintenant prête à fonctionner et l'on
peut commencer la chauffre.
11
K A M IN H O E H E
1 1
1 5
A U F Z U
fermer
KAM INHOEHE
7 11
5 15
3
ZU
Tôle de
retenue
