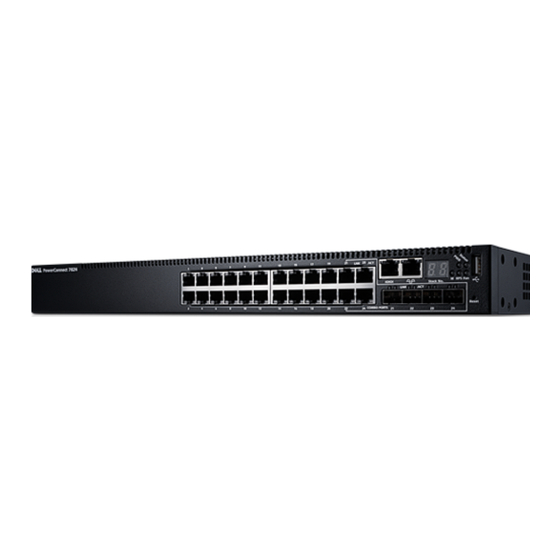

Dell PowerConnect 7024 Handbuch Zum Einstieg

Vorschau ausblenden

Werbung

Inhaltsverzeichnis
Dell PowerConnect
7000 Series Switch
Getting Started Guide
Regulatory models: PC7024, PC7024P,
PC7024F, PC7048, PC7048P, and PC7048R
使用入门指南
Guide de mise en route
Handbuch zum Einstieg
Panduan Pengaktifan
시작 안내서
Guía de introducción
Başlangıç Kılavuzu
Guia de Primeiros Passos
入門指南
はじめに

Werbung

Inhaltsverzeichnis
loading

  Verwandte Anleitungen für Dell PowerConnect 7024

  Inhaltszusammenfassung für Dell PowerConnect 7024

  • Seite 1 Dell PowerConnect 7000 Series Switch Getting Started Guide 使用入门指南 入門指南 Guide de mise en route Handbuch zum Einstieg Panduan Pengaktifan はじめに 시작 안내서 Guía de introducción Başlangıç Kılavuzu Guia de Primeiros Passos Regulatory models: PC7024, PC7024P, PC7024F, PC7048, PC7048P, and PC7048R...
  • Seite 3 Dell PowerConnect 7000 Series Switch Getting Started Guide Regulatory Models: PC7024, PC7024P, PC7024F, PC7048, PC7048P, PC7048R, and PC7048R-RA...
  • Seite 4 Other trademarks and trade names may be used in this publication to refer to either the entities claiming the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
  • Seite 5: Inhaltsverzeichnis

    Contents Introduction ......PowerConnect 7000 Series Overview ... Hardware Overview .
  • Seite 6 Installation ..... . . Site Preparation ..... Unpacking the Switch .
  • Seite 7: Introduction

    For information about how to configure and monitor switch features, see the User’s Configuration Guide, which is available on your User Documentation CD, or check the Dell Support website at support.dell.com for the latest updates on documentation and firmware.
  • Seite 8: Hardware Overview

    17.3 x 18.1 x 1.7 inch (W x D x H). PowerConnect 7000 Series Front Panel The following images show the front panels of the six switch models in the PowerConnect 7000 Series. Figure 1-1. PowerConnect 7024 with 24 10/100/1000BASE-T Ports 10/100/1000BASE-T Auto-sensing Combo Ports Full Duplex RJ-45 Ports Figure 1-2.
  • Seite 9 Figure 1-3. PowerConnect 7024F with 24 SFP Ports SFP Ports Combo Ports Figure 1-4. PowerConnect 7048 with 48 10/100/1000BASE-T Ports 10/100/1000BASE-T Auto-sensing Combo Ports Full Duplex RJ-45 Ports Figure 1-5. PowerConnect 7048P with 48 10/100/1000BASE-T PoE Plus Ports 10/100/1000BASE-T RJ-45 PoE Plus Ports Combo Ports Providing up to 30W per Port Getting Started Guide...
  • Seite 10 Figure 1-6. PowerConnect 7048R with 48 10/100/1000BASE-T Ports Combo Ports 10/100/1000BASE-T Auto-sensing Full Duplex RJ-45 Ports In addition to the switch ports, the front panel of each model in the series includes the following ports: • Console port • Out-of-band management port •...
  • Seite 11: Switch Ports

    LEDs. NOTE: The port LEDs and system LEDs on the front panel are not the same for all models. Figure 1-7 shows the LEDs on the PowerConnect 7024, PowerConnect 7024F, and PowerConnect 7048 switches. Switch Ports The PowerConnect 7024 and PowerConnect 7024P front panel provides...
  • Seite 12: Out-Of-Band Management Port

    Out-of-Band Management Port The Out-of-Band (OOB) management port is a 10/100/1000BASE-T Ethernet port dedicated to remote switch management. Traffic on this port is segregated from operational network traffic on the switch ports and cannot be switched or routed to the operational network. USB Port The Type-A, female USB port supports a USB 2.0-compliant flash memory drive.
  • Seite 13: Stack Master Led And Stack Number Display

    Stack Master LED and Stack Number Display When a switch within a stack is the master unit, the stack master LED, which is labeled M, is solid green. If the M LED is off, the stack member is not the master unit.
  • Seite 14: Expansion Slots For Plug-In Modules

    Power Supplies PC7024 and PC7024F PowerConnect 7024 and PowerConnect 7024F switches have an internal 180-watt power supply. The additional external power supply (PowerConnect RPS720) provides 180 watts of power and gives full redundancy for the switch.
  • Seite 15: Ventilation System

    Power must not be connected prior to insertion in the chassis. Ventilation System Three fans cool the PowerConnect 7024, PowerConnect 7024F, and PowerConnect 7048. The PowerConnect 7024P and PowerConnect 7048P each have two fans, with a third fan in the internal power supply.
  • Seite 16: Installation

    Installation Site Preparation PowerConnect 7000 Series switches can be mounted in a standard 48.26-cm (19-inch) rack or left freestanding (placed on a flat surface) and function as stand-alone switches. Before installing the switch or switches, make sure that the chosen installation location meets the following site requirements: •...
  • Seite 17: Unpacking Steps

    • Getting Started Guide • Safety and Regulatory Information • Warranty and Support Information • Software License Agreement Unpacking Steps NOTE: Before unpacking the switch, inspect the container and immediately report any evidence of damage. 1 Place the container on a clean, flat surface and cut all straps securing the container.
  • Seite 18 Figure 1-11. Attaching the Brackets 2 Insert the supplied bolts into the rack-mounting holes and tighten with a screwdriver. 3 Repeat the process for the rack-mounting bracket on the other side of the switch. 4 Insert the switch into the 48.26 cm (19 inch) rack, ensuring that the rack- mounting holes on the switch line up to the mounting holes in the rack.
  • Seite 19: Installing As A Free-Standing Switch

    Installing as a Free-standing Switch NOTE: We strongly recommend mounting the switch in a rack. Install the switch on a flat surface if you are not installing it in a rack. The surface must be able to support the weight of the switch and the switch cables.
  • Seite 20 3 Repeat this process until all of the devices are connected. 4 Use the remaining stacking cable to connect the remaining free ports, one each on the top and bottom switches. Figure 1-12. Connecting a Stack of Switches XG1 Port XG2 Port Unit 1 Unit 2...
  • Seite 21: Starting And Configuring The Switch

    Starting and Configuring the Switch The following flow chart provides an overview of the steps you use to perform the initial configuration after the switch is unpacked and mounted. Figure 1-13. Installation and Configuration Flow Chart Connect Power and Console Power On Enter Boot Menu?
  • Seite 22: Connecting A Switch To A Terminal

    After completing all external connections, connect a terminal to a switch to configure the switch. NOTE: Read the release notes for this product before proceeding. You can download the release notes from the Dell Support website at support.dell.com/manuals. NOTE: We recommend that you obtain the most recent version of the user documentation from the Dell Support website at support.dell.com/manuals.
  • Seite 23 Select Terminal keys for Function, Arrow, and Ctrl keys. Make sure that the setting is for Terminal keys (not Microsoft Windows keys). NOTE: When using HyperTerminal with Microsoft Windows 2000, make sure that you have Windows 2000 Service Pack 2 or later installed. With Windows 2000 Service Pack 2, the arrow keys function properly in HyperTerminal's VT100 emulation.
  • Seite 24: Connecting A Switch To A Power Supply

    Connecting a Switch to a Power Supply CAUTION: Read the safety information in the Safety and Regulatory Information as well as the safety information for other switches that connect to or support the switch. The PowerConnect 7048R switch has two power supplies for redundant or load-sharing operation.
  • Seite 25: Booting The Switch

    The PowerConnect switch booted successfully. • The console connection was established, and the Dell Easy Setup Wizard prompt appears on the screen of a VT100 terminal or terminal equivalent. The initial switch configuration is performed through the console port. After...
  • Seite 26: Enabling Remote Management

    Initial Configuration Procedure You can perform the initial configuration by using the Dell Easy Setup Wizard or by using the CLI. The wizard automatically starts when the switch configuration file is empty. You can exit the wizard at any point by entering [ctrl+z], but all configuration settings specified will be discarded, and the switch will use the default values.
  • Seite 27: Example Session

    • Allows you to specify the network management system IP address or permit management access from all IP addresses. • Configures the default gateway IP address for the VLAN 1 interface. Example Session This section describes an Easy Setup Wizard session. The following values are used by the example session: •...
  • Seite 28 The following example contains the sequence of prompts and responses associated with running an example Dell Easy Setup Wizard session, using the input values listed above. After the switch completes the POST and is booted, the following dialog appears: Unit 1 - Waiting to select management unit)>...
  • Seite 29 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system information later.
  • Seite 30 Step 3: Next, IP addresses are setup on the OOB (Out-Of-Band) Interface and/or the VLAN 1 routing interface. You can use these IP addresses to access the CLI, Web interface, or SNMP interface of the switch. To access the switch through any Management Interface you can Setup the IP address for the Management Interface.
  • Seite 31: Next Steps

    • For the VLAN 1 routing interface, enter show ip interface. To access the Dell OpenManage Switch Administrator interface, enter the OOB or VLAN 1 management interface IP address into the address field of a Web browser. For remote management access to the CLI, enter the OOB or VLAN 1 management interface IP address into a Telnet or SSH client.
  • Seite 32: Poe Power Budget

    For information about how to configure the switch features, see the User’s Configuration Guide or CLI Reference Guide included on the User Documentation CD or available on the support site: support.dell.com/manuals. PoE Power Budget The following PoE power budget information is provided to comply with regulatory testing requirements.
  • Seite 33 Dell PowerConnect 7000 系列 交换机 使用入门指南 管制型号 : PC7024 、 PC7024P 、 PC7024F 、 PC7048 、 PC7048P 、 PC7048R 和 PC7048R-RA...
  • Seite 34 注、小心和警告 注: 小心: 警告: ____________________ 本出版物中的信息如有更改,恕不另行通知。 © 2011 Dell Inc. 版权所有,翻印必究。 未经 Dell Inc. 书面许可,严禁以任何形式对这些材料进行复制。 本文中使用的商标: Dell™ 、 DELL 徽标、 PowerConnect™ 和 OpenManage™ 是 Dell Inc. ® ® ® ® ® 的商标。 Microsoft 、 Windows 、 Windows Server 、 MS-DOS 和...
  • Seite 35 目录 简介 ....35 PowerConnect 7000 ... . . 硬件概览 ... . 36 PowerConnect 7000 .
  • Seite 36 安装 ....44 ......
  • Seite 37 Dell PowerConnect 7000 User s Configuration Guide Dell support.dell.com • • • PowerConnect 7000 系列概览 PowerConnect 7000 • PowerConnect 7024 (PC7024) • PowerConnect 7024P (PC7024P) • PowerConnect 7024F (PC7024F) • PowerConnect 7048 (PC7048) • PowerConnect 7048P (PC7048P) • PowerConnect 7048R (PC7048R/PC7048R-RA) 注:...
  • Seite 38 硬件概览 PowerConnect 7000 • 440 x 460 x 44 • 17.3 x 18.1 x 1.7 PowerConnect 7000 系列 前面板 PowerConnect 7000 1-1. PowerConnect 7024 10/100/1000BASE-T 10/100/1000BASE-T RJ-45 1-2. PowerConnect 7024P 10/100/1000BASE-T PoE Plus 10/100/1000BASE-T RJ-45 PoE Plus...
  • Seite 39 1-3. PowerConnect 7024F 1-4. PowerConnect 7048 10/100/1000BASE-T 10/100/1000BASE-T RJ-45 1-5. PowerConnect 7048P 10/100/1000BASE-T PoE Plus 10/100/1000BASE-T RJ-45 PoE Plus...
  • Seite 40 1-6. PowerConnect 7048R 10/100/1000BASE-T 10/100/1000BASE-T RJ-45 • • • 1-7. PowerConnect 7000 注: PowerConnect 7024 PowerConnect 7024F PowerConnect 7048...
  • Seite 41 交换机端口 PowerConnect 7024 PowerConnect 7024P (10/100/1000 Base-T) RJ-45 PowerConnect 7024P IEEE 802.3at-2009 (PoE Plus) PowerConnect 7024F 前面板提供 20 个千兆位以太网 (10/100/1000BASE-FX) SFP 端口和 4 个组合端口,以支持铜质或 SFP 介质。 PowerConnect 7048 、 PowerConnect 7048P 和 PowerConnect 7048R 前面板提 供 48 个千兆位以太网 (10/100/1000BASE-T) RJ-45 端口和四个 SFP 组合...
  • Seite 42 USB 端口 USB 2.0 PowerConnect FAT-32 重置按钮 端口和系统 LED (LED) PowerConnect 7024P PowerConnect 7048P Power over Ethernet Plus (PoE+) User s Configuration Guide 堆栈主交换机 LED 和堆栈编号显示 M LED Stack No. M LED...
  • Seite 43 PowerConnect 7000 系列背面板 PowerConnect 7000 1-8. PC7024 PC7024F PC7048 SFP+ 10GBASE-T /10GbE 1-9. PC7024P PC7048P SFP+ 10GBASE-T /10GbE 1-10. PC7048R SFP+ 10GBASE-T /10GbE...
  • Seite 44 用于插入式模块的扩充槽 • 10GBASE-T • SFP+ • /10GbE /10GbE 电源设备 PC7024 和 PC7024F PowerConnect 7024 PowerConnect 7024F (PowerConnect RPS720) PC7024P PowerConnect 7024P 1000 (PowerConnect MPS1000) 1000 PC7048 PowerConnect 7048 (PowerConnect RPS720) PC7048P PowerConnect 7048P 1000 (PowerConnect MPS1000)
  • Seite 45 PC7048R 和 PC7048R-RA PowerConnect 7048R PowerConnect 7048R-RA 小心: 通风系统 PowerConnect 7024 PowerConnect 7024F PowerConnect 7048 PowerConnect 7024P PowerConnect 7048P PowerConnect 7048R 定位 LED...
  • Seite 46 安装 现场准备 PowerConnect 7000 48.26 • — 100-240 VAC 50-60 Hz • — • — • — 45C 32 113F 打开交换机包装 包装箱物品 • PowerConnect • PowerConnect 7048R • RJ-45 DB-9 • • • • • • •...
  • Seite 47 打开包装步骤 注: 安装交换机 警告: 在机架中安装 警告: 小心: 小心: 1-11...
  • Seite 48 1-11. 48.26 小心: 注: 作为独立式交换机安装 注:...
  • Seite 49 以堆栈方式安装多台交换机 PowerConnect PowerConnect 7000 注: 创建交换机堆栈 1-12 1-12.
  • Seite 50 1-12 • • • 堆栈备用单元 User s Configuration Guide...
  • Seite 51 启动和配置交换机 1-13. 连接电源和控 制台 开机 是 进入引导 菜单? 否 选择选项 2 将程序从闪存载 入到 RAM 引导菜单 (特殊功能) 进入 是 向导? 重新引导 否 手动初始配置 简易安装向导 配置 高级配置...
  • Seite 52 将交换机连接至终端 注: Dell support.dell.com/manuals 注: Dell support.dell.com/manuals 1-14 VT100 VT100 (DTE) • VT100 VT100 Microsoft HyperTerminal • RJ-45 DB-9 DB-9 VT100 COM 1 9600 none VT100 Ctrl Microsoft Windows 注: Microsoft Windows 2000 Windows 2000 Service Pack 2 Windows 2000 Service...
  • Seite 53 1-14. RJ-45 将交换机连接到电源设备 小心: PowerConnect 7048R PowerConnect 7000 直流电和交流电连接 RJ-45 DB-9 VT100 VT100 1-15 PowerConnect RPS720 PowerConnect MPS1000 1-15...
  • Seite 54 1-15. ( ) 引导交换机 (POST) POST POST POST POST POST Boot Boot Boot 进行初始配置 • PowerConnect • PowerConnect • Dell VT100 注: 密码 址...
  • Seite 55 • • • Telnet Telnet HTTP Web 启用远程管理 (OOB) VLAN 1 Dell VLAN 1 DHCP DHCP 初始配置步骤 Dell [ctrl+z] 注: 不运 简易 导 60 秒内 响应 简易 导 • • HTTP • • VLAN 1 • SNMP SNMP SNMP •...
  • Seite 56 10.1.2.100 • admin admin123 • DHCP • VLAN 1 10.1.1.200 255.255.255.0 • 10.1.1.1 • SNMPv2 SNMPv3 • admin • SNMP HTTP (0.0.0.0) IP • DHCP • VLAN 1 • 注: 项 值 括 义 项 受 值 括 <Enter> Dell...
  • Seite 57 POST Unit 1 - Waiting to select management unit)> Applying Global configuration, please wait ... Welcome to Dell Easy Setup Wizard The Setup Wizard guides you through the initial switch configuration, and gets you up and running as quickly as possible. You can skip the setup wizard, and enter CLI mode to manually configure the switch.
  • Seite 58 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system information later.
  • Seite 59 SNMP Dell Network Manager SNMP [public]:public) 注: SNMP 权限 仅激活 SNMPv2 禁 返回而 SNMPv3 SNMPv3 ( 引擎 ID 看等) Please enter the IP address of the Management System (A.B.C.D) or wildcard (0.0.0.0) to manage from any Management Station. [0.0.0.0]: 10.1.2.100 [A.B.C.D]...
  • Seite 60 [root]:admin ******** ********) Step 3: Next, IP addresses are setup on the OOB (Out-Of-Band) Interface and/or the VLAN 1 routing interface. You can use these IP addresses to access the CLI, Web interface, or SNMP interface of the switch. To access the switch through any Management Interface you can Setup the IP address for the Management Interface.
  • Seite 61 (A.B.C.D) DHCP DHCP [192.168.2.1]: dhcp) Step 4: Would you like to setup the VLAN1 routing interface now? [Y/N] y Please enter the IP address of the device (A.B.C.D) or enter "DHCP" (without the quotes) to automatically request an IP address from the network DHCP server: 10.1.1.200 Please enter the IP subnet mask (A.B.C.D or /nn): 255.255.255.0...
  • Seite 62 If the information is incorrect, enter (N) to discard the configuration and restart the wizard: [Y/N] y Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. Applying Interface configuration, please wait ...
  • Seite 63 接下来的步骤 VLAN 1 DHCP DHCP • show ip interface out-of-band • VLAN 1 show ip interface Dell OpenManage Switch Administrator VLAN 1 Telnet VLAN 1 PowerConnect 7000 VLAN User's Configuration Guide support.dell.com/manuals PoE 电源预算 PowerConnect 7024P PowerConnect 7048P 电源设备类型 / 瓦...
  • Seite 65 Dell PowerConnect 7000 系列交 換器 入門指南 管制型號 : PC7024 、 PC7024P 、 PC7024F 、 PC7048 、 PC7048P 、 PC7048R 和 PC7048R-RA...
  • Seite 66 「警告」表示可能會導致財產損失、人身傷害甚至死亡。 ____________________ 本出版物中的資訊如有變更 , 恕不另行通知 。 © 2011 Dell Inc. 版權所有 , 翻印必究 。 未經 Dell Inc. 書面許可 , 嚴禁以任何形式對這些材料進行複製 。 本文中使用的商標 : Dell™ 、 DELL 徽標 、 PowerConnect™ 和 OpenManage™ 是 Dell Inc. 的商標 。 ® ® ® ®...
  • Seite 67 目錄 簡介 ......67 PowerConnect 7000 系列概覽 ... . . 硬體概覽...
  • Seite 68 安裝 ......76 現場準備 ......打開交換器包裝...
  • Seite 69: Powerconnect 7000 系列概覽

    使用者說明文件 CD User’ s Configuration Guide Dell support.dell.com • • • PowerConnect 7000 系列概覽 PowerConnect 7000 • PowerConnect 7024 (PC7024) • PowerConnect 7024P (PC7024P) • PowerConnect 7024F (PC7024F) • PowerConnect 7048 (PC7048) • PowerConnect 7048P (PC7048P) • PowerConnect 7048R (PC7048R/PC7048R-RA) 註...
  • Seite 70: 硬體概覽

    440 x 460 x 44 • 17.3 x 18.1 x 1.7 PowerConnect 7000 系列 前板 PowerConnect 7000 圖 1-1. PowerConnect 7024,具有 24 個 10/100/1000BASE-T 連接埠 10/100/1000BASE-T 自動感測 組合連接埠 全雙工 RJ-45 連接埠 圖 1-2. PowerConnect 7024P,具有 24 個 10/100/1000BASE-T PoE Plus 連接埠...
  • Seite 71 圖 1-3. PowerConnect 7024F,具有 24 個 SFP 連接埠 SFP 連接埠 組合連接埠 圖 1-4. PowerConnect 7048,具有 48 個 10/100/1000BASE-T 連接埠 10/100/1000BASE-T 自動感測 組合連接埠 全雙工 RJ-45 連接埠 圖 1-5. PowerConnect 7048P,具有 48 個 10/100/1000BASE-T PoE Plus 連接埠 10/100/1000BASE-T RJ-45 PoE Plus 連接埠,每 組合連接埠...
  • Seite 72 圖 1-6. PowerConnect 7048R,具有 48 個 10/100/1000BASE-T 連接埠 10/100/1000BASE-T 自動感測 組合連接埠 全雙工 RJ-45 連接埠 • • • 圖 1-7. 其他 PowerConnect 7000 系列連接埠 主控臺連接埠 帶外管理埠 USB 連接埠 重設按鈕 組合連接埠 註 : PowerConnect 7024 PowerConnect 7024F PowerConnect 7048...
  • Seite 73 交換器連接埠 PowerConnect 7024 PowerConnect 7024P (10/100/1000 Base-T) RJ-45 PowerConnect 7024P IEEE 802.3at-2009 (PoE Plus) PowerConnect 7024F (10/100/1000BASE-FX) PowerConnect 7048 PowerConnect 7048P PowerConnect 7048R (10/100/1000BASE-T) RJ-45 PowerConnect 7048P IEEE 802.3at-2009 (PoE Plus) • RJ45 • • RJ-45 10/100/1000 Mbps 主控臺連接埠 RJ-45...
  • Seite 74: Usb

    USB 連接埠 USB 2.0 PowerConnect FAT-32 重設按鈕 連接埠和系統 LED (LED) PowerConnect 7024P PowerConnect 7048P Power over Ethernet Plus (PoE+) 《User’ s Configuration Guide》 堆疊主交換器 LED 和堆疊編號顯示 M LED Stack No.
  • Seite 75: Powerconnect 7000 系列背板

    PowerConnect 7000 系列背板 PowerConnect 7000 圖 1-8. PC7024、PC7024F 和 PC7048 背板 風扇通風口 交流電源插座 冗餘直流電源設備插座 雙 10G 插槽,用於 SFP+、10GBASE-T 或堆疊 /10GbE 模組 圖 1-9. PC7024P 和 PC7048P 背板 風扇通風口 交流電源插座 外部直流電源設備插座 雙 10G 插槽,用於 SFP+、10GBASE-T 或堆疊 /10GbE 模組 圖 1-10. PC7048R 背板 風扇托架...
  • Seite 76 用於插入式模組的擴充槽 • 10GBASE-T • SFP+ • /10GbE /10GbE 電源設備 PC7024 和 PC7024F PowerConnect 7024 PowerConnect 7024F (PowerConnect RPS720) PC7024P PowerConnect 7024P 1000 (PowerConnect MPS1000) 1000 PC7048 PowerConnect 7048 (PowerConnect RPS720) PC7048P PowerConnect 7048P 1000 (PowerConnect MPS1000)
  • Seite 77: Led

    PC7048R 和 PC7048R-RA PowerConnect 7048R PowerConnect 7048R-RA 警示 : 在拆卸模組之前 , 請先拔下模組的電源纜線 。 插入機箱之前不得接通 電源 。 通風系統 PowerConnect 7024 PowerConnect 7024F PowerConnect 7048 PowerConnect 7024P PowerConnect 7048P PowerConnect 7048R 定位 LED...
  • Seite 78: 現場準備

    安裝 現場準備 PowerConnect 7000 48.26 電源 — • 100-240 VAC 50-60 Hz 空間 — • 佈線 — • 環境溫度 — • 45C 32 113F 打開交換器包裝 包裝箱物品 • PowerConnect • PowerConnect 7048R • RJ-45 DB-9 • • 使用者說明文件 CD • 使用入門指南 •...
  • Seite 79: 安裝交換器

    打開包裝步驟 註 : 安裝交換器 警告: 閱讀安全和管制資訊中的安全資訊,以及有關連接到或支援該交換 器的其他交換器的安全資訊。 在機架中安裝 警告: 請勿使用機架安裝套件將交換器懸掛在工作臺或桌面下,或是將其 固定在牆壁上。 警示 : 請在繼續操作前先斷開交換器的所有纜線連接 。 如果交換器下面裝有 自粘墊 , 請將其全部取下 。 警示 : 將多個交換器安裝到機架中時 , 請從底部往上安裝交換器 。 1-11 圖 1-11. 固定支架...
  • Seite 80: 以堆疊方式安裝多台交換器

    48.26 警示 : 請確保提供的機架螺栓與機架中的螺紋底孔相吻合 。 註 : 作為獨立式交換器安裝 註 : 以堆疊方式安裝多台交換器 PowerConnect PowerConnect 7000 註 : 堆疊 創建交換器堆疊 1-12...
  • Seite 81 圖 1-12. 連接交換器堆疊 XG1 連接埠 XG2 連接埠 單元 1 單元 2 單元 3 1-12 • • • 堆疊備用單元 備用 《User’ s Configuration Guide》 《CLI 參考指南》...
  • Seite 82: 啟動和設定交換器

    啟動和設定交換器 圖 1-13. 安裝和設定流程圖 連接電源和主 控臺 開機 是 進入開機 菜單? 否 選擇選項 2 將程式從快閃記 憶體載入到 RAM 開機功能表 (特殊功能) 進入 是 精靈? 重新開機 否 手動初始組態 簡易安裝精靈 組態 高級組態...
  • Seite 83: 將交換器連接至終端機

    將交換器連接至終端機 註 : Dell support.dell.com/manuals 註 : Dell support.dell.com/manuals 1-14 VT100 VT100 (DTE) • VT100 VT100 (如 Microsoft HyperTerminal) 的臺式機或可式電腦 。 • RJ-45 DB-9 DB-9 VT100 COM 1 9600 none VT100 Ctrl Microsoft Windows 注: Microsoft Windows 2000 Windows 2000 Service Pack 2...
  • Seite 84: 將交換器連接到電源設備

    圖 1-14. 主控臺連接埠位置 主控臺連接埠 RJ-45 將交換器連接到電源設備 警示 : 閱讀安全和管制資訊中的安全資訊 , 以及有關連接到或支援該交換器 的其他交換器的安全資訊 。 PowerConnect 7048R PowerConnect 7000 直流電和交流電連接 RJ-45 DB-9 VT100 VT100 1-15 PowerConnect RPS720 PowerConnect MPS1000 1-15...
  • Seite 85: 開啟交換器

    圖 1-15. 交換器的交流和直流電源連接 連接直流電源 (可選) 連接交流電源 開啟交換器 (POST) POST POST POST POST POST Boot Boot 《CLI 參考 Boot 指南》 進行初始組態 • PowerConnect • PowerConnect • Dell VT100 註 :...
  • Seite 86 • IP 子 遮罩 • 閘道 址 • 戶 Telnet Telnet HTTP Web 啟用遠端管理 (OOB) 況 VLAN 1 Dell VLAN 1 靜 址 子 遮罩 DHCP 伺服 DHCP CLI 命令 《CLI 參考指南》 初始組態步驟 Dell [ctrl+z] 退 被 棄 註 :...
  • Seite 87 POST Unit 1 - Waiting to select management unit)> Applying Global configuration, please wait ... Welcome to Dell Easy Setup Wizard The Setup Wizard guides you through the initial switch configuration, and gets you up and running as quickly as possible. You can skip the setup wizard, and enter...
  • Seite 88 The system is not setup for SNMP management by default. To manage the switch using SNMP (required for Dell Network Manager) you can Set up the initial SNMP version 2 account now. Return later and setup other SNMP accounts. (For more information on setting up an SNMP version 1 or 3 account, see the user documentation).
  • Seite 89 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system information later.
  • Seite 90 SNMP [public]:public ) Please enter the IP address of the Management System (A.B.C.D) or wildcard (0.0.0.0) to manage from any Management Station. [0.0.0.0]: 10.1.2.100 [A.B.C.D] [0.0.0.0] [0.0.0.0]: 10.1.2.100) Step 2: Now we need to setup your initial privilege (Level 15) user account.
  • Seite 91 Step 3: Next, IP addresses are setup on the OOB (Out-Of-Band) Interface and/or the VLAN 1 routing interface. You can use these IP addresses to access the CLI, Web interface, or SNMP interface of the switch. To access the switch through any Management Interface you can Setup the IP address for the Management Interface.
  • Seite 92 Step 4: Would you like to setup the VLAN1 routing interface now? [Y/N] y Please enter the IP address of the device (A.B.C.D) or enter "DHCP" (without the quotes) to automatically request an IP address from the network DHCP server: 10.1.1.200 Please enter the IP subnet mask (A.B.C.D or /nn): 255.255.255.0...
  • Seite 93 If the information is incorrect, enter (N) to discard the configuration and restart the wizard: [Y/N] y Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. Applying Interface configuration, please wait ...
  • Seite 94: Poe 電源預算

    址 VLAN 1 DHCP DHCP 伺服 址 址 命令 • show ip interface out-of-band • VLAN 1 show ip interface Dell OpenManage Switch Administrator 址欄 址 VLAN 1 戶 址 Telnet VLAN 1 繼續 跨距 PowerConnect 7000 VLAN 樹 目錄...
  • Seite 95 Commutateur Dell PowerConnect de la série 7000 Guide de mise en route Modèles réglementaires : PC7024, PC7024P, PC7024F, PC7048, PC7048P, PC7048R, et PC7048R-RA...
  • Seite 96 Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires de ces marques et de ces noms ou à leurs produits. Dell Inc. décline tout intérêt propriétaire vis-à-vis des marques et des noms de marque autres que les siens.
  • Seite 97 Table des matières Introduction ..... . . Présentation générale des commutateurs PowerConnect de la série 7000 ... . . Présentation du matériel .
  • Seite 98 Installation ..... . . Préparation du site ....Déballage du commutateur .
  • Seite 99: Introduction

    Introduction Ce document contient des informations générales sur les commutateurs Dell PowerConnect de la série 7000, ainsi que des informations relatives à l'installation d'un commutateur et de sa configuration initiale. Pour obtenir des informations sur la configuration et le contrôle des caractéristiques du...
  • Seite 100: Présentation Du Matériel

    7000 Les images suivantes présentent les panneaux avant des six modèles de commutateurs PowerConnect de la série 7000. Figure 1-1. PowerConnect 7024 avec 24 ports 10/100/1000 BASE-T Ports RJ-45 10/100/1000 BASE-T en duplex Ports combo intégral et à détection automatique...
  • Seite 101 Figure 1-2. PowerConnect 7024P avec 24 ports 10/100/1000 BASE-T PoE Plus Ports 10/100/1000 BASE-T-45 PoE Plus Ports combo offrant jusqu'à 30 W par port Figure 1-3. PowerConnect 7024F avec 24 ports SFP Ports SFP Ports combo Figure 1-4. PowerConnect 7048 avec 48 ports 10/100/1000 BASE-T Ports RJ-45 10/100/1000 BASE-T en duplex Ports combo intégral et à...
  • Seite 102 Figure 1-5. PowerConnect 7048P avec 48 ports 10/100/1000 BASE-T PoE Plus Ports 10/100/1000 BASE-T-45 PoE Plus Ports combo offrant jusqu'à 30 W par port Figure 1-6. PowerConnect 7048R avec 48 ports 10/100/1000 BASE-T Ports combo Ports RJ-45 10/100/1000 BASE-T en duplex intégral et à...
  • Seite 103: Ports De Commutateur

    DEL des commutateurs PowerConnect 7024, PowerConnect 7024F et PowerConnect 7048. Ports de commutateur Les panneaux avant du PowerConnect 7024 et du PowerConnect 7024P sont équipés de 24 ports Ethernet Gigabit (10/100/1000BASE-T) RJ-45 et de quatre ports combo SFP qui disposent d'un mode de détection automatique du débit, du contrôle de flux et du mode duplex.
  • Seite 104: Port De Console

    Les panneaux avant du PowerConnect 7048, du PowerConnect7048P et du PowerConnect 7048R offrent 48 ports Ethernet Gigabit (10/100/1000 BASE-T) RJ-45 et quatre ports combo SFP . Les ports du commutateur PowerConnect 7048P sont conformes à la norme IEEE 802.3at-2009 (PoE Plus) et peuvent fournir une puissance allant jusqu'à...
  • Seite 105: Bouton Reset (Réinitialisation)

    Bouton Reset (Réinitialisation) Le bouton de réinitialisation est accessible par l'intermédiaire du trou d'épingle et vous permet d'effectuer une réinitialisation à froid du commutateur. Pour utiliser ce bouton, insérez un trombone déplié ou un outil similaire dans le trou d'épingle. Lorsque le commutateur a terminé le processus de redémarrage après la réinitialisation, il reprend son fonctionnement avec la dernière configuration enregistrée.
  • Seite 106: Panneau Arrière Des Powerconnect De La Série 7000

    Panneau arrière des PowerConnect de la série 7000 Les images suivantes présentent le panneau arrière des commutateurs PowerConnect de la série 7000. Figure 1-8. Panneau arrière du PC7024, du PC7024F et du PC7048 Ouvertures Prise Prise du bloc Logements 10G double port pour d'alimentation d'alimentation en CC SFP+, 10G BASE-T ou modules...
  • Seite 107: Logements D'extension Pour Modules Plug-In

    Figure 1-10. Panneau arrière du PC7048R Tiroirs de ventilateur Prise Prise Logements 10G double port pour d'alimentation d'alimentation SFP+, 10G BASE-T ou modules en CA en CA d'empilage/10 GbE Logements d'extension pour modules plug-in Deux logements d'extension sont situés à l'arrière du commutateur et peuvent prendre en charge les modules suivants : •...
  • Seite 108: Blocs D'alimentation

    Blocs d'alimentation PC7024 et PC7024F Les commutateurs PowerConnect 7024 et PowerConnect 7024F possède un bloc d'alimentation interne de 180 watts. Le bloc d'alimentation externe supplémentaire (PowerConnect RPS720) fournit une puissance de 180 watts et offre une pleine redondance au commutateur.
  • Seite 109: Système De Ventilation

    L'alimentation ne doit pas être connectée avant l'insertion du bloc dans le châssis. Système de ventilation Trois ventilateurs refroidissent le PowerConnect 7024, le PowerConnect 7024F et le PowerConnect 7048. Le PowerConnect 7024P et le PowerConnect 7048P possèdent deux ventilateurs et un troisième dans le bloc d'alimentation interne.
  • Seite 110: Installation

    Installation Préparation du site Les commutateurs PowerConnect de la série 7000 peuvent être montés dans un rack standard de 19 pouces (48,26 cm) ou posés sur une surface plane ; ils fonctionnent comme des commutateurs autonomes. Avant d'installer le ou les commutateurs, assurez-vous que l'endroit choisi pour l'installation répond aux conditions suivantes : •...
  • Seite 111: Déballage Du Commutateur

    Déballage du commutateur Contenu du carton Lors du déballage de chaque commutateur, vérifiez que le carton contient les éléments suivants : • Un commutateur PowerConnect • Un câble d'alimentation en CA (deux câbles d'alimentation en CA pour le PowerConnect 7048R) •...
  • Seite 112: Montage Du Commutateur

    Montage du commutateur AVERTISSEMENT : Prenez connaissance des consignes de sécurité figurant dans le document Safety and Regulatory Information (Informations sur la sécurité et les réglementations), ainsi que des informations concernant la sécurité des autres appareils connectés au commutateur. Le connecteur d'alimentation en CA se trouve sur le panneau arrière du commutateur.
  • Seite 113: Installation D'un Commutateur Autonome

    4 Insérez le commutateur dans le rack de 19 pouces (48,26 cm), en veillant à ce que ses orifices de montage soient bien alignés sur ceux du rack. 5 Fixez le commutateur dans le rack en utilisant le système de fixation approprié...
  • Seite 114: Création D'une Pile De Commutateurs

    Création d'une pile de commutateurs Pour créer une pile, connectez les unités adjacentes à l'aide des ports d'empilage situés sur le panneau arrière du commutateur. Les modules d'empilage sont vendus séparément. La figure 1-12 présente les commutateurs connectés selon une topologie en anneau (il s'agit de la topologie recommandée pour une pile).
  • Seite 115 Unité de secours La fonction d'empilage permet d'utiliser une unité de secours prévue pour prendre le relais en cas de panne de l'unité maître de la pile. Dès qu'une panne de l'unité maître de la pile est détectée, l'unité de secours initialise la carte de contrôle et active la configuration en cours sur toutes les autres unités de la pile.
  • Seite 116: Démarrage Et Configuration Du Commutateur

    Démarrage et configuration du commutateur L'organigramme ci-dessous présente un aperçu des étapes que vous devez effectuer lors de la configuration initiale après avoir déballé et monté le commutateur. Figure 1-13. Organigramme des procédures d'installation et de configuration Connexion de l'alimentation et de la console Mise sous tension Entrer dans...
  • Seite 117: Connexion Du Commutateur À Un Terminal

    REMARQUE : Avant de continuer, lisez les notes de publication concernant ce produit. Vous pouvez les télécharger à partir du site du Support Dell à l'adresse support.dell.com/manuals. REMARQUE : Nous vous recommandons de vous procurer la version la plus récente de la documentation utilisateur disponible sur le site du Support Dell à...
  • Seite 118 Choisissez les touches de terminal pour les touches de fonction, de direction et Ctrl. Vérifiez que le paramétrage correspond bien à «Touches de terminal» (et non à «Touches Microsoft Windows»). REMARQUE : Si vous utilisez HyperTerminal sous Microsoft Windows 2000, assurez-vous que le Service Pack 2 de Windows 2000 ou une version ultérieure est installé.
  • Seite 119: Connexion D'un Commutateur À Un Bloc D'alimentation

    Connexion d'un commutateur à un bloc d'alimentation PRÉCAUTION : Prenez connaissance des consignes de sécurité figurant dans le document Safety and Regulatory Information (Informations sur la sécurité et les réglementations), ainsi que des informations concernant la sécurité des autres appareils connectés au commutateur. Le commutateur PowerConnect 7048R possède deux blocs d'alimentation pour un fonctionnement redondant ou en partage de la charge.
  • Seite 120: Démarrage Du Commutateur

    Le commutateur PowerConnect a démarré correctement. • La connexion à la console est établie et l'invite de l'Assistant Dell Easy Setup est affichée sur l'écran d'un terminal VT100 ou équivalent. La configuration initiale du commutateur est effectuée via le port de console.
  • Seite 121: Activation De La Gestion À Distance

    Par défaut, tous les ports intrabande sont membres du VLAN 1. L'Assistant Dell Easy Setup contient des invites permettant de configurer les informations réseau de l'interface de gestion OOB et de l'interface de routage VLAN 1. Pour ces deux interfaces de gestion, vous pouvez assigner une adresse IP statique et un masque de sous-réseau, ou activer le protocole...
  • Seite 122: Exemple De Session

    Pour plus d'informations sur la configuration initiale à l'aide de l'interface CLI, reportez-vous au CLI Reference Guide (Guide de référence CLI). Ce Guide de mise en route présente la manière d'utiliser l'Assistant Easy Setup pour la configuration initiale du commutateur. L'assistant effectue les opérations de configuration suivantes sur le commutateur : •...
  • Seite 123 Le texte de l'aide est entre parenthèses. L'exemple suivant montre une suite d'invites et de réponses affichées dans l'Assistant Dell Easy Setup. Les valeurs utilisées sont indiquées ci-dessus. Au démarrage du commutateur (après l'auto-test de démarrage), la boîte de dialogue suivante s'affiche : Unit 1 - Waiting to select management unit)>...
  • Seite 124 (Le système n'est pas configuré pour une gestion SNMP par défaut.) To manage the switch using SNMP (required for Dell Network Manager) you can (Pour gérer le commutateur à l'aide de SNMP (requis pour Dell Network Manager) vous pouvez) Set up the initial SNMP version 2 account now.
  • Seite 125 [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system later. For more information on adding management systems, see the user documentation. (Pour configurer un compte de gestion SNMP , vous devez spécifier l'adresse IP du système de gestion et la «chaîne de communauté»...
  • Seite 126 tard. Pour obtenir plus d'informations sur la configuration de comptes utilisateur et la modification des niveaux de privilège, reportez-vous à la documentation utilisateur.) To setup a user account: (Pour configurer un compte utilisateur :) Please enter the user name. (Veuillez entrer votre nom d'utilisateur.) [root]:admin Please enter the user password: (Veuillez entrer votre mot de passe :) ********...
  • Seite 127 (Veuillez entrer l'adresse IP du périphérique (A.B.C.D) ou entrer «DHCP» (sans les guillemets) pour demander automatiquement une adresse IP depuis le serveur réseau DHCP .) [192.168.2.1]: dhcp Step 4: (Etape 4 :) Would you like to setup the VLAN1 routing interface now? [Y/N] y (Souhaitez-vous configurer l'interface de routage VLAN1 maintenant ? [O/N] o) Please enter the IP address of the device (A.B.C.D) or...
  • Seite 128: Prochaines Étapes

    (N) pour annuler la configuration et redémarrer l'assistant :) ([O/N] o) Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. (Merci d'avoir utilisé l'Assistant Dell Easy Setup. Vous allez entrer maintenant en mode CLI.) Applying Interface configuration, please wait ...
  • Seite 129: Budget De Puissance Poe

    CLI Reference Guide (Guide de référence CLI) disponible sur le CD User Documentation ou sur le site du support à l'adresse : support.dell.com/manuals. Budget de puissance PoE Les informations suivantes concernent le budget de puissance PoE ; elles sont fournies afin de garantir la conformité...
  • Seite 130 Guide de mise en route...
  • Seite 131 Dell PowerConnect 7000 Switch-Reihe Handbuch zum Einstieg Genormte Modelle: PC7024, PC7024P, PC7024F, PC7048, PC7048P, PC7048R und PC7048R-RA...
  • Seite 132 © 2011 Dell Inc. Alle Rechte vorbehalten. Die Reproduktion dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist streng untersagt. Marken in diesem Text: Dell™, das DELL Logo, PowerConnect™ und OpenManage™ sind Marken ® ® ®...
  • Seite 133 Inhalt Einführung ..... . . Reihe PowerConnect 7000 – Übersicht ..Hardware-Übersicht .
  • Seite 134 Installation ..... . . Standortvorbereitung ....Auspacken des Switches .
  • Seite 135: Einführung

    Erstkonfiguration. Informationen über das Konfigurieren und Überwachen von Switch-Funktionen finden Sie in der User’s Configuration Guide (Konfigurationsanleitung) auf der User Documentation-CD, oder rufen Sie die Dell Support-Website support.dell.com auf, um die neuesten Updates für Dokumentation und Firmware zu erhalten. Dieses Dokument umfasst die folgenden Abschnitte: •...
  • Seite 136: Hardware-Übersicht

    17.3 x 18.1 x 1.7 inch (W x D x H). Reihe PowerConnect 7000 – Vorderseite Die folgenden Abbildungen zeigen die Vorderseiten der sechs Switchmodelle der Reihe PowerConnect 7000. Abbildung 1-1. PowerConnect 7024 mit 24 10/100/1000BASE-T-Ports 10/100/1000BASE-T RJ-45-Ports Combo-Ports mit Autonegotiation und Vollduplex Abbildung 1-2.
  • Seite 137 Abbildung 1-3. PowerConnect 7024F mit 24 SFP-Ports SFP-Ports Combo-Ports Abbildung 1-4. PowerConnect 7048 mit 48 10/100/1000BASE-T-Ports 10/100/1000BASE-T RJ-45-Ports Combo-Ports mit Autonegotiation und Vollduplex Abbildung 1-5. PowerConnect 7048P mit 48 10/100/1000BASE-T PoE Plus-Ports 10/100/1000BASE-T RJ-45 PoE Plus-Ports Combo-Ports mit bis zu 30 W pro Port Handbuch zum Einstieg...
  • Seite 138 Abbildung 1-6. PowerConnect 7048R mit 48 10/100/1000BASE-T-Ports Combo-Ports 10/100/1000BASE-T RJ-45-Ports mit Autonegotiation und Vollduplex Zusätzlich zu den Switch-Ports sind auf der Vorderseite aller Modelle dieser Reihe die folgenden Ports vorhanden: • Konsolen-Port • Außenband-Verwaltungsschnittstelle • USB-Port Die zusätzlichen Ports befinden sich auf der Vorderseite rechts. Abbildung 1-7.
  • Seite 139: Switch-Ports

    Modelle gleich. Abbildung 1-7 zeigt die LEDs bei den Switches PowerConnect 7024, PowerConnect 7024F und PowerConnect 7048. Switch-Ports Auf der Vorderseite von PowerConnect 7024 und PowerConnect 7024P befinden sich 24 Gigabit-Ethernet (10/100/1000BASE-T) RJ-45-Ports und vier SFP-Combo-Ports mit Autonegotiation von Datenrate, Flusskontrolle und Duplexmodus.
  • Seite 140: Konsolen-Port

    Konsolen-Port Der Konsolen-Port ist zur Verwaltung über eine serielle Schnittstelle vorgesehen. Dieser Port stellt eine direkte Verbindung zum Switch her und ermöglicht den CLI-Zugang von einem Konsolen-Terminal aus; dieses wird über das mitgelieferte serielle Kabel (RJ-45 auf DB-9-Buchse) angeschlossen. Der Konsolen-Port unterstützt die asynchrone Datenübertragung mit folgenden Eigenschaften: acht Datenbits, ein Stoppbit, kein Paritätsbit und keine Flusskontrolle.
  • Seite 141: Port- Und System-Leds

    Port- und System-LEDs Auf der Vorderseite befinden sich Leuchtdioden (LEDs), die den Status der Port-Verbindungen, der Netzteile, der Lüfter, des Stacks und des Gesamtsystems anzeigen. Zusätzlich verfügen die Switches PowerConnect 7024P und PowerConnect 7048P LEDs, die über den Status und die Aktivität von Power over Ethernet Plus (PoE+) an den Ports informieren.
  • Seite 142: Erweiterungssteckplätze Für Plug-In-Module

    Abbildung 1-9. Rückseite von PC7024P und PC7048P Belüftungsöffnungen Netzstroman- Anschluss für externes Zwei 10G-Steckplätze für SFP+, schluss Gleichstromnetzteil 10GBASE-T oder Stacking/10GbE-Module Abbildung 1-10. Rückseite des PC7048R Lüftereinschübe Netzstroman- Netzstroman- Zwei 10G-Steckplätze für SFP+, 10GBASE-T schluss schluss oder Stacking/10GbE-Module Erweiterungssteckplätze für Plug-in-Module Zwei Erweiterungssteckplätze auf der Switch-Rückseite unterstützen die folgenden Module: •...
  • Seite 143: Netzteile

    Netzteile PC7024 und PC7024F Die Switches PowerConnect 7024 und PowerConnect 7024F sind mit einem internen 180-Watt-Netzteil ausgestattet. Das zusätzliche externe Netzteil (PowerConnect RPS720) stellt 180 Watt Leistung zur Verfügung und sorgt für vollständige Redundanz des Switches. PC7024P Der Switch PowerConnect 7024P ist mit einem internen 1000-Watt-Netzteil ausgestattet.
  • Seite 144: Belüftungssystem

    Belüftungssystem Die Modelle PowerConnect 7024, PowerConnect 7024F und PowerConnect 7048 werden von drei Lüftern gekühlt. Die Modelle PowerConnect 7024P und PowerConnect 7048P sind jeweils mit zwei Lüftern ausgestattet, dazu kommt ein dritter Lüfter im internen Netzteil. Das Modell PowerConnect 7048R verfügt über zwei hot-swap-fähige Lüftereinschübe mit jeweils einem Lüfter.
  • Seite 145: Auspacken Des Switches

    Auspacken des Switches Inhalt der Verpackung Kontrollieren Sie beim Auspacken der einzelnen Switches, ob jeweils die folgenden Teile vorhanden sind: • Ein PowerConnect-Switch • Ein Netzstromkabel (zwei Netzstromkabel beim PowerConnect 7048R) • Ein Kabel für RJ-45 auf DB-9-Buchse • Ein Montagekit für die Installation im Rack (zwei Montagehalter, Schrauben und Käfigmuttern) •...
  • Seite 146: Montage Des Switches

    Montage des Switches WARNUNG: Lesen Sie die Sicherheitshinweise im Dokument Safety and Regulatory Information (Sicherheitshinweise und Betriebsbestimmungen) sowie die Sicherheitshinweise für andere Switches, die mit dem Switch verbunden werden oder diesen unterstützen. Der Netzstromanschluss befindet sich auf der Rückseite des Switches. Montage in einem Rack WARNUNG: Rack-Montagekits dürfen nicht dazu verwendet werden, den Switch...
  • Seite 147: Installation Als Frei Stehende Einheit

    4 Setzen Sie den Switch im 19-Zoll-Rack ein (48,3 cm), wobei die Montagebohrungen am Gerät mit den entsprechenden Bohrungen am Rack zur Deckung kommen müssen. 5 Befestigen Sie den Switch am Rack mit den Rack-Schrauben oder mit Käfigmuttern und den entsprechenden Schrauben mit Unterlegscheiben (je nach Rack).
  • Seite 148: Stacking Von Mehreren Switches

    Stacking von mehreren Switches Switches der Reihe PowerConnect 7000 lassen sich zu einem Stack mit bis zu 12 Geräten zusammenfügen, wodurch bis zu 576 Ports auf der Vorderseite verfügbar werden. Wenn mehrere Switches über die Stack-Ports verbunden werden, funktionieren Sie wie ein einzelnes Gerät mit einer größeren Anzahl Ports.
  • Seite 149 Abbildung 1-12. Switch-Stack verbinden XG1-Port XG2-Port Gerät 1 Gerät 2 Gerät 3 Der Stack in Abbildung 1-12 ist in einer Ring-Topologie verbunden und weist folgende physische Verbindungen zwischen den Switches auf: • Der XG1-Port an Gerät 1 ist verbunden mit dem XG2-Port an Gerät 2. •...
  • Seite 150: Starten Und Konfigurieren

    Starten und Konfigurieren des Switches Das folgende Flussdiagramm ist ein Überblick für das Durchführen der Erstkonfiguration, nachdem der Switch ausgepackt und eingebaut wurde. Abbildung 1-13. Flussdiagramm zu Installation und Konfiguration Stromversorgung und Konsole anschließen Einschalten Boot-Menü aufrufen? Nein Option 2 wählen Programm von Flash in RAM laden Boot-Menü...
  • Seite 151: Verbinden Eines Switches Mit Einem Terminal

    Gerät an ein Terminal an, um den Switch zu konfigurieren. ANMERKUNG: Lesen Sie die Versionshinweise für dieses Produkt, bevor Sie fortfahren. Sie können die Versionshinweise von der Dell Support-Website unter support.dell.com/manuals herunterladen. ANMERKUNG: Es wird empfohlen, die aktuelle Version der Benutzer- dokumentation von der Dell Support-Website support.dell.com/manuals...
  • Seite 152 Wählen Sie für die Belegung der Funktions-, Pfeil und Strg-Tasten die Option „Terminal“. Stellen Sie sicher, dass die Tastenbelegung für „Terminal“ (nicht „Microsoft Windows“) ausgewählt wurde. ANMERKUNG: Wenn Sie HyperTerminal mit Microsoft Windows 2000 verwenden, stellen Sie sicher, dass Windows 2000 Service Pack 2 oder höher installiert ist.
  • Seite 153: Verbinden Eines Switches Mit Einem Netzteil

    Verbinden eines Switches mit einem Netzteil VORSICHTSHINWEIS: Lesen Sie die Sicherheitshinweise im Dokument Safety and Regulatory Information (Sicherheitshinweise und Betriebsbestimmungen) sowie die Sicherheitshinweise für andere Switches, die mit dem Switch verbunden werden oder diesen unterstützen. Das Modell PowerConnect 7048R verfügt über zwei Netzteile für Redundanz- oder Lastverteilungsbetrieb.
  • Seite 154: Starten Des Switches

    Zustand, in dem Sie ihn erhalten haben. • Der PowerConnect-Switch wurde erfolgreich gestartet. • Es besteht eine Konsolenverbindung, und die Befehlszeile des Dell Easy- Setup-Assistenten wird auf dem Bildschirm des VT100-Terminals bzw. des entsprechenden Systems angezeigt. Die Erstkonfiguration des Switches wird über den Konsolen-Port vorgenommen.
  • Seite 155: Aktivieren Der Fernverwaltung

    OOB-Ports ist rechts neben dem Konsolen-Port. Zusätzlich können Sie jeden der Switch-Ports auf der Vorderseit für Inbandverwaltung verwenden. Standardmäßig gehören alle Inband-Ports VLAN 1 an. Im Dell Easy Setup-Assistenten lassen sich Netzwerkinformationen für die OOB-Verwaltungsschnittstelle und die VLAN 1-Routingschnittstelle konfigurieren. Bei beiden Verwaltungsschnittstellen können Sie eine feste IP-Adresse und Subnetzmaske zuweisen oder DHCP aktivieren und somit und einem DHCP-Server im Netzwerk diese Aufgabe übertragen.
  • Seite 156: Beispiel-Ablauf

    Weitere Informationen über das Durchführen der Erstkonfiguration mit der CLI erhalten Sie im CLI Reference Guide (CLI-Referenzhandbuch). Im vorliegenden Getting Started Guide (Handbuch zum Einstieg) ist erklärt, wie Sie den Easy Setup-Assistenten für die Switch-Erstkonfiguration verwenden. Der Assistent konfiguriert den Switch wie folgt: •...
  • Seite 157 <Eingabetaste> drücken, ohne eine Option gewählt zu haben, akzeptieren Sie damit den Standardwert. Hilfetexte sind in Klammern gesetzt. Das folgende Beispiel enthält eine Abfolge von Eingabeaufforderungen und Reaktionen im Rahmen einer beispielhaften Sitzung mit dem Dell Easy- Setup-Assistenten, wobei die oben genannten Eingabewerte verwendet werden.
  • Seite 158 The system is not setup for SNMP management by default. To manage the switch using SNMP (required for Dell Network Manager) you can (Das System ist standardmäßig nicht für SNMP-Verwaltung eingerichtet. Zur Verwaltung des Switches mit SNMP [notwendig für Dell Network Manager] bestehen folgende Möglichkeiten:)
  • Seite 159 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system later.
  • Seite 160 Step 2: (Schritt 2:) Now we need to setup your initial privilege (Level 15) user account. This account is used to login to the CLI and Web interface. You may setup other accounts and change privilege levels later. For more information on setting up user accounts and changing privilege levels, see the user documentation.
  • Seite 161 To access the switch through any Management Interface you can (Für den Switch-Zugriff über eine beliebige Verwaltungsschnittstelle können Sie) Setup the IP address for the Management Interface. (IP-Adresse für die Verwaltungsschnitttstelle zuweisen) Setup the default gateway if IP address is manually configured on both routing and OOB interface.
  • Seite 162 Assistenten neu zu starten: [J/N] j) Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. (Der Dell Easy Setup-Assistant ist damit abgeschlossen. Sie gelangen nun in den CLI-Modus.) Applying Interface configuration, please wait ...
  • Seite 163: Nächste Schritte

    Geben Sie für die OOB-Schnittstelle ein: show ip interface out-of-band. • Geben Sie für die VLAN 1-Routingschnittstelle ein: show ip interface. Um auf die Dell OpenManage Switch Administrator-Schnittstelle zuzugreifen, geben Sie die IP-Adresse der OOB- bzw. VLAN 1- Verwaltungsschnittstelle in die Adresszeile eines Web-Browsers ein. Um Fernverwaltungszugriff auf die CLI zu erhalten, geben Sie IP-Adresse der OOB- bzw.
  • Seite 164: Poe-Leistungsbudget

    PoE-Leistungsbudget Folgende Angaben zum PoE-Leistungsbudget dienen zur Einhaltung von Betriebsbestimmungen. Netzteiltyp/Watt PowerConnect 7024P PowerConnect 7048P Zugewiesene Zugewiesene Zugewiesene Zugewiesene Leistung für Leistung für PoE- Leistung für Leistung für PoE- System ohne PoE System (Watt) System ohne PoE System (Watt) (Watt) (Watt) 180 Watt 720 Watt...
  • Seite 165 Dell PowerConnect Switch Seri 7000 Panduan Pengaktifan Model Regulasi: PC7024, PC7024P, PC7024F, PC7048, PC7048P, PC7048R, dan PC7048R-RA...
  • Seite 166 Informasi dalam publikasi ini bisa berubah tanpa pemberitahuan lebih dahulu. © 2011 Dell Inc. Hak Cipta dilindungi undang-undang. Dilarang keras memperbanyak materi ini dengan cara apapun tanpa persetujuan tertulis dari Dell Inc. Merek dagang yang digunakan di dalam teks ini: Dell™, logo DELL, PowerConnect™ , dan ®...
  • Seite 167 Daftar Isi Pendahuluan ..... PowerConnect Seri 7000 Gambaran Umum ..Gambaran Umum Perangkat Keras .
  • Seite 168 Instalasi ......Penyiapan Lokasi ....Membuka kemasan Switch .
  • Seite 169: Pendahuluan

    Pendahuluan Dokumen ini memberikan informasi dasar tentang switchPowerConnect Seri 7000 Dell, termasuk cara menginstal switch dan melakukan konfigurasi awal. Untuk informasi tentang cara mengonfigurasi dan memonitor fitur switch, lihat Panduan Konfigurasi Pengguna, yang tersedia dalam CD Dokumentasi Pengguna, atau lihat di situs web dukungan Dell di support.dell.com untuk pembaruan dokumentasi dan firmware terkini.
  • Seite 170: Gambaran Umum Perangkat Keras

    17.3 x 18.1 x 1.7 in (L x P x T). PowerConnect Seri 7000Panel Depan Gambar berikut menampilkan panel depan dari enam model switch pada PowerConnect Seri 7000. Gambar 1-1. PowerConnect 7024 dengan 24 Port 10/100/1000BASE-T Pengindraan otomatis 10/100/1000BASE-T Port Kombo Port RJ-45 Dupleks Penuh Gambar 1-2.
  • Seite 171 Gambar 1-3. PowerConnect 7024F dengan 24 Port SFP Port SFP Port Kombo Gambar 1-4. PowerConnect 7048 dengan 48 Port 10/100/1000BASE-T Pengindraan otomatis 10/100/1000BASE-T Port Kombo Port RJ-45 Dupleks Penuh Gambar 1-5. PowerConnect 7048P dengan 48 Port PoE Plus 10/100/1000BASE-T Port PoE Plus RJ-45 10/100/1000BASE-T Port Kombo menghasilkan hingga 30W per Port Panduan Pengaktifan...
  • Seite 172 Gambar 1-6. PowerConnect 7048R dengan 48 Port 10/100/1000BASE-T Port Kombo Pengindraan otomatis 10/100/1000BASE-T Port RJ-45 Dupleks Penuh Selain port switch, panel depan setiap model dalam seri ini juga mencakup port berikut: • Port konsol • Port manajemen out-of-band • Port USB Port tambahan ada di sisi kanan panel depan.
  • Seite 173: Port Switch

    Panel depan juga memuat tombol reset (lubang pin) dan beberapa LED status. CATATAN: LED port dan LED sistem di panel depan tidak sama untuk semua model. Gambar 1-7 menampilkan LED pada switch PowerConnect 7024, PowerConnect 7024F, dan PowerConnect 7048. Port Switch Panel depan PowerConnect 7024 dan PowerConnect 7024P menyediakan 24...
  • Seite 174: Port Konsol

    Panel depan PowerConnect 7048, PowerConnect 7048P , dan PowerConnect 7048R menyediakan 48 port RJ-45 Gigabit Ethernet (10/100/1000BASE-T) dengan empat port kombo SFP . Port switch PowerConnect 7048P sesuai standar IEEE 802.3at-2009 (PoE Plus) dan dapat menyediakan daya hingga 30W per port. Port switch panel depan memiliki karakteristik berikut: •...
  • Seite 175: Port Usb

    Port USB Port USB betina Tipe-A mendukung drive memori flash sesuai standar USB 2.0 Switch PowerConnect dapat membaca atau menulis ke suatu drive flash yang diformat sebagai FAT-32. Anda dapat membeli drive flash USB untuk menyalin berkas dan gambar konfigurasi switch antara drive flash USB dan switch.
  • Seite 176: Powerconnect Seri 7000Panel Belakang

    PowerConnect Seri 7000Panel Belakang Gambar berikut menunjukkan panel belakang PowerConnect Seri 7000switch. Gambar 1-8. Panel Belakang PC7024, PC7024F, dan PC7048 Lubang Angin Kipas Stopkontak Stopkontak Catu Daya Dual Slot 10G untuk SFP+, 10GBASE-T, Daya AC DC Cadangan atau Modul Tumpukan/10GbE Gambar 1-9.
  • Seite 177: Slot Ekspansi Untuk Modul Plug-In

    Anda tidak perlu melakukan boot ulang switch setelah menginstal modul baru. Catu daya PC7024 dan PC7024F Switch PowerConnect 7024 dan PowerConnect 7024F memiliki catu daya internal sebesar 180-watt. Catu daya eksternal tambahan (PowerConnect RPS720) menghasilkan 180 watt daya dan menyediakan cadangan penuh untuk switch.
  • Seite 178: Sistem Ventilasi

    Lepaskan kabel daya dari modul sebelum melepaskan modul. Daya tidak boleh tersambung sebelum penyambungan ke rangka. Sistem Ventilasi Tiga kipas mendinginkan PowerConnect 7024, PowerConnect 7024F, dan PowerConnect 7048. PowerConnect 7024P dan PowerConnect 7048P masing-masing memiliki dua kipas, dengan kipas ke tiga di catu daya internal.
  • Seite 179: Instalasi

    Instalasi Penyiapan Lokasi Switch PowerConnect Seri 7000dapat dipasang pada rak standar 48,26-cm (19-inci) atau berdiri sendiri (pada permukaan yang rata) dan berfungsi sebagai switch terpisah. Sebelum memasang switch, pastikan bahwa lokasi instalsi yang dipilih memenuhi persyaratan lokasi berikut ini: • Daya —...
  • Seite 180: Langkah-Langkah Membuka Kemasan

    CD Dokumentasi Pengguna • • Panduan Pengaktifan • Informasi Keselamatan dan Regulasi • Informasi Jaminan dan Dukungan • Perjanjian Lisensi Perangkat Lunak Langkah-langkah Membuka Kemasan CATATAN: Sebelum membuka kemasan switch, periksa kontainer dan laporkan segera setiap ada kerusakan. 1 Tempatkan kontainer di atas permukaan yang bersih dan rata serta potong semua tali yang mengikat kontainer.
  • Seite 181 1 Pasang braket pemasangan rak yang disertakan ke salah satu sisi switch, pastikan bahwa lubang pemasangan pada switch tepat lurus dengan lubang pemasangan di braket pemasangan rak. Gambar 1-11 menggambarkan lokasi pemasangan braket. Gambar 1-11. Memasang Braket 2 Masukkan baut yang disertakan ke lubang pemasangan rak lalu kencangkan dengan obeng.
  • Seite 182: Menginstal Sebagai Switch Yang Berdiri Sendiri

    Menginstal sebagai Switch yang Berdiri Sendiri CATATAN: Kami sangat menyarankan untuk memasang switch di rak. Instal switch di permukaan yang rata jika Anda tidak menginstalnya di rak. Permukaan tersebut harus dapat menopang berat switch dan kabel switch. Switch disertai dengan empat -alas karet berperekat. 1 Pasang alat karet berperekat di setiap lokasi yang ditandai di bagian bawah switch.
  • Seite 183 3 Ulangi proses ini sampai semua perangkat terhubung. 4 Gunakan kabel tumpukan yang tersisa untuk menghubungkan port bebas yang tersisa, masing-masing satu di switch paling atas dan paling bawah. Gambar 1-12. Menghubungkan Tumpukan Switch Port XG1 Port XG2 Unit 1 Unit 2 Unit 3 Tumpukan dalam Gambar 1-12 terhubung dalam topologi cincin dan...
  • Seite 184 Tumpukan Siaga Fitur tumpukan mendukung unit Siaga atau cadangan yang menggantikan peran unit Master jika unit Master dalam tumpukan gagal berfungsi. Setelah kegagalan Master terdeteksi pada tumpukan, unit Siaga mulai menjalankan tahap kontrol dan mengaktifkan semua unit tumpukan lainnya dengan konfigurasi saat ini.
  • Seite 185: Memulai Dan Mengkonfigurasi Switch

    Memulai dan Mengkonfigurasi Switch Bagan alir berikut ini memberikan gambaran umum mengenai langkah- langkah untuk melakukan konfigurasi awal setelah switch dikeluarkan dari kemasannya dan dipasang. Gambar 1-13. Bagan Alir Instalasi dan Konfigurasi Hubungkan Daya dan Konsol Hidupkan Daya Enter Boot Menu? Tidak Pilih Opsi 2...
  • Seite 186: Menghubungkan Switch Ke Terminal

    Setelah menyelesaikan semua sambungan eksternal, hubungkan terminal ke switch untuk mengkonfigurasi switch. CATATAN: Bacalah catatan rilis untuk produk ini sebelum melanjutkan. Anda dapat mengunduh catatan rilis tersebut dari situs internet Dell Support di support.dell.com/manuals. CATATAN: Kami menyarankan Anda untuk mendapatkan dokumentasi pengguna versi terbaru dari situs web Dukungan Dell di support.dell.com/manuals.
  • Seite 187 Pilih kunci-kunci Terminal untuk kunci Fungsi, Panah, dan Ctrl. Pastikan bahwa pengaturan ini adalah untuk tombol Terminal (bukan tombol Microsoft Windows). CATATAN: Ketika menggunakan HyperTerminal dengan Microsoft Windows 2000, pastikan bahwa Anda telah menginstal Windows 2000 Service Pack 2 atau yang versi yang lebih tinggi. Dengan Windows 2000 Service Pack 2, kunci-kunci panah berfungsi sebagaimana mestinya dalam emulasi HyperTerminal's VT100.
  • Seite 188: Menghubungkan Switch Ke Catu Daya

    Menghubungkan Switch ke Catu Daya PERHATIAN: Bacalah informasi keselamatan dalam Informasi Keselamatan dan Regulasi serta informasi keselamatan untuk switch lain yang terhubung atau mendukung switch tersebut. Switch PowerConnect 7048R memiliki dua catu daya untuk cadangan atau operasi berbagi beban. Semua model lainnya dalam PowerConnect Seri 7000 memiliki satu catu daya.
  • Seite 189: Booting Switch

    • Switch PowerConnect berhasil diboot. • Koneksi konsol akan dibuat dan prompt Wizard Pemasangan Mudah Dell ditampilkan pada layar terminal VT100 atau terminal yang serupa. Konfigurasi awal switch dilakukan melalui port konsol. Setelah konfigurasi awal, Anda dapat mengelola switch dari port konsol yang telah terhubung atau dari jarak jauh melalui antarmuka yang ditetapkan selama konfigurasi awal.
  • Seite 190: Mengaktifkan Manajemen Jarak Jauh

    Prosedur Konfigurasi Awal Anda dapat melakukan konfigurasi awal dengan menggunakan Wizard Pemasangan Mudah Dell atau menggunakan CLI. Wizard tersebut secara otomatis bekerja ketika berkas konfigurasi switch kosong. Anda dapat keluar dari wizard kapan pun dengan menekan tombol [ctrl+z], tetapi semua pengaturan konfigurasi yang telah ditetapkan akan dibatalkan, dan switch akan menggunakan nilai-nilai default.
  • Seite 191: Contoh Sesi

    Untuk informasi lebih lanjut tentang melakukan konfigurasi awal dengan menggunakan CLI, lihat Panduan Referensi CLI. Panduan Pengaktifan ini memperlihatkan cara menggunakan Wizard Pemasangan Mudah untuk konfigurasi awal switch. Wizard akan mengatur konfigurasi berikut ini pada switch: • Menetapkan akun awal dari pengguna yang diberi hak istimewa dengan kata sandi yang valid.
  • Seite 192 Teks bantuan ada di dalam kurung. Contoh berikut ini berisi urutan prompt dan respons yang terkait dengan dijalankannya sesi contoh Wizard Pemasangan Mudah Dell, dengan menggunakan nilai input yang terdaftar di atas. Setelah switch menyelesaikan POST dan di-boot, dialog berikut ini...
  • Seite 193 The system is not setup for SNMP management by default. To manage the switch using SNMP (required for Dell Network Manager) you can: (Sistem tidak diatur untuk manajemen SNMP secara default. Untuk mengelola switch dengan menggunakan SNMP (diperlukan untuk Dell Network Manager) Anda dapat) Set up the initial SNMP version 2 account now.
  • Seite 194 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system information later.
  • Seite 195 Step 2: (Langkah 2:) Now we need to setup your initial privilege (Level 15) user account. This account is used to login to the CLI and Web interface. You may setup other accounts and change privilege levels later. For more information on setting up user accounts and changing privilege levels, see the user documentation.
  • Seite 196 To access the switch through any Management Interface you can (Untuk mengakses switch melalui Antarmuka Manajemen Anda dapat) Setup the IP address for the Management Interface. (Menentukan alamat IP untuk Antarmuka Manajemen.) Setup the default gateway if IP address is manually configured on both routing and OOB interface.
  • Seite 197 (Tdk) untuk membatalkan konfigurasi dan mengaktifkan kembali wizard. [Ya/Tdk] ya) Thank you for using the Dell Easy Setup Wizard. (Terima kasih telah menggunakan Wizard Pemasangan Mudah Dell.) You will now enter CLI mode. (Anda akan memasuki modus CLI.) Applying Interface configuration, please wait ...
  • Seite 198: Langkah-Langkah Selanjutnya

    Untuk antarmuka OOB, masukkan tampilkan ip antarmuka out of band. • Untuk antarmuka routing VLAN1, masukkan tampilkan ip antarmuka Untuk mengakses antarmuka Dell OpenManage Switch Administrator,masukkan alamat IP antarmuka manajemen OOB atau VLAN1 ke field alamat pada peramban Web. Untuk akses manajemen jarak jauh ke CLI, masukkan alamat IP antarmuka manajemen OOB atau VLAN1 ke klien Telnet ata SSH.
  • Seite 199: Konsumsi Daya Poe

    Konsumsi Daya PoE Informasi konsumsi daya PoE berikut disediakan untuk memenuhi persyaratan peraturan pengujian. Jenis Catu PowerConnect 7024P PowerConnect 7048P Daya/Watt Daya dialokasikan Daya dialokasikan Daya dialokasikan Daya dialokasikan untuk sistem untuk sistem PoE untuk sistem untuk sistem PoE non-PoE (watt) (watt) non-PoE (watt) (watt)
  • Seite 200 Panduan Pengaktifan...
  • Seite 201 Dell PowerConnect 7000 シ リーズスイッチ はじめに 認可モデル: PC7024、PC7024P、 PC7024F、PC7048、PC7048P、PC7048R、 PC7048R-RA...
  • Seite 202 メモ、注意、警告 メモ: 注意: 警告: ____________________ 本書の内容は予告なく変更されることがあります。 © 2011 すべての著作権は Dell Inc. にあります。 Dell Inc. の書面による許可のない複製は、いかなる形態においても厳重に禁じられてい ます。 本書に使用されている商標 : Dell™、 DELL ロゴ、 PowerConnect™ および OpenManage™ ® ® ® ® は Dell Inc. の商標です。Microsoft 、Windows 、Windows Server 、MS-DOS および ® は米国その他の国における Microsoft Corporation の商標または登録商...
  • Seite 203 目次 はじめに ......PowerConnect 7000 ..ハードウェアの概要 ....PowerConnect 7000 .
  • Seite 204 設置 ..........
  • Seite 205 はじめに Dell PowerConnect 7000 Users Configuration Guide support.dell.com • • • PowerConnect 7000 シリーズの概要 PowerConnect 7000 • PowerConnect 7024 PC7024 • PowerConnect 7024P PC7024P • PowerConnect 7024F PC7024F • PowerConnect 7048 PC7048 • PowerConnect 7048P PC7048P • PowerConnect 7048R PC7048R/PC7048R-RA メモ:...
  • Seite 206 440 x 460 x 44 mm W x D x H • 17.3 x 18.1 x 1.7 inch (W x D x H). PowerConnect 7000 シリーズの前面パネル PowerConnect 7000 1-1. 10/100/1000BASE-T PowerConnect 7024 10/100/1000BASE-T RJ-45 1-2. 10/100/1000BASE-T PoE Plus PowerConnect 7024P 10/100/1000BASE-T RJ-45 PoE Plus...
  • Seite 207 1-3. SFP PowerConnect 7024F 1-4. 10/100/1000BASE-T PowerConnect 7048 10/100/1000BASE-T RJ-45 1-5. 10/100/1000BASE-T PoE Plus PowerConnect 7048P 10/100/1000BASE-T RJ-45 PoE Plus...
  • Seite 208 1-6. 10/100/1000BASE-T PowerConnect 7048R 10/100/1000BASE-T RJ-45 • • • 1-7. PowerConnect 7000...
  • Seite 209 メモ: PowerConnect 7024 PowerConnect 7024F PowerConnect 7048 スイッチポート PowerConnect 7024 PowerConnect 7024P 10/100/1000BASE-T RJ-45 PowerConnect 7024P IEEE 802.3at-2009 PoE Plus PowerConnect 7024F 10/100/1000BASE-FX SFP PowerConnect 7048 PowerConnect 7048P PowerConnect 7048R 10/100/1000BASE-T RJ-45 PowerConnect 7048P IEEE 802.3at-2009 PoE Plus • RJ-45 •...
  • Seite 210 コンソールポート RJ-45 DB-9 9600 bps 帯域外管理ポート 10/100/1000BASE-T USB ポート USB 2.0 PowerConnect FAT-32 リセットボタン...
  • Seite 211 ポート LED とシステム LED PowerConnect 7024P/7048P PoE+ Users Configuration Guide スタックマスター LED とスタック番号ディスプレイ M LED M LED PowerConnect 7000 シリーズの背面パネル PowerConnect 7000 1-8. PC7024/PC7024F/PC7048 SFP+ 10GBASE-T /10GbE...
  • Seite 212 1-9. PC7024P/PC7048P SFP+ 10GBASE-T /10 GbE 1-10. PC7048R SFP+ 10GBASE-T /10GbE プラグインモジュール用の拡張スロット • 10GBASE-T • SFP+ • /10 GbE /10GbE...
  • Seite 213 電源ユニット PC7024 および PC7024F PowerConnect 7024/7024F 180 W PowerConnect RPS720 PC7024P PowerConnect 7024P 1000 W PowerConnect MPS1000 1000 PC7048 PowerConnect 7048 180 W PowerConnect RPS720 180 W PC7048P PowerConnect 7048P 1000 W PowerConnect MPS1000 PC7048R および PC7048R-RA PowerConnect 7048R/7048R-RA 300 W...
  • Seite 214 放熱システム PowerConnect 7024/7024F/7048 PowerConnect 7024P/7048P PowerConnect 7048R ロケーター LED 設置 設置場所の準備 PowerConnect 7000 48.26 cm • 電源 AC 100 240 V 50/60 Hz • クリアランス • ケーブル配線 • 周囲温度...
  • Seite 215 スイッチの開梱 パッケージの内容 • PowerConnect • PowerConnect 7048R • RJ-45-to-DB-9 • • • User Documentation CD • • • • 開梱の手順 メモ:...
  • Seite 216 スイッチの設置 警告: ラックへの設置 警告: 注意: 注意: 1-11 1-11.
  • Seite 217 48.26 cm 注意: メモ: 独立型のスイッチとしての設置 メモ: 5 cm 13 cm 複数のスイッチのスタッキング PowerConnect 7000 メモ:...
  • Seite 218 スイッチスタックの構築 1-12 1-12.
  • Seite 219 1-12 • • • スタッキングのスタンバイ Users Configuration Guide CLI Reference Guide...
  • Seite 220 スイッチの起動と設定 1-13. 電源とコンソー ルの接続 電源の投入 はい 起動メニューに 入りますか ? いいえ オプション 2 を選択 プログラムをフ ラッシュから RAM にロード 起動メニュー (特殊機能) はい ウィザードに 入りますか ? 再起動 いいえ 手動による初期 Easy Setup Wizard による設定 設定 詳細設定...
  • Seite 221 ターミナルへの接続 メモ: support.dell.com/manuals メモ: support.dell.com/manuals 1-14 VT100 VT100 • Microsoft VT100 VT100 • RJ-45 DB-9 DB-9 VT100 COM 1 9600...
  • Seite 222 VT100 Function, Arrow, and Ctrl keys Ctrl Terminal keys Microsoft Windows keys Terminal keys メモ: Microsoft Windows 2000 Windows 2000 Service Pack 2 Windows 2000 Service Pack 2 VT100 Windows 2000 microsoft.com RJ-45 PowerConnect 7000 |O|O| 1-14 メモ: 図 1-14. コンソールポートの位置 RJ-45...
  • Seite 223 電源への接続 注意: 『安全および認可に関する情報』の安全情報、およびスイッチに 接続する、またはスイッチをサポートするその他のスイッチに関する安全 情報をお読みください。 PowerConnect 7048R PowerConnect 7000 AC/DC 電源接続 RJ-45-to-DB-9 VT100 VT100 1.5 m 1-15 4 PowerConnect RPS720/MPS1000 1-15 図 1-15. スイッチとの AC/DC 電源接続...
  • Seite 224 スイッチの起動 POST POST POST POST POST Boot Boot Boot CLI Reference Guide 初期設定の実行 • PowerConnect • PowerConnect • VT100 Dell Easy Setup Wizard メモ:...
  • Seite 225 • • • Telnet Telnet HTTP Web リモート管理の有効化 VLAN 1 Dell Easy Setup Wizard VLAN 1 DHCP DHCP Reference Guide 初期設定の手順 Dell Easy Setup Wizard Ctrl+Z メモ: Easy Setup Wizard Easy Setup Wizard...
  • Seite 226 CLI Reference Guide Easy Setup Wizard • • HTTP • • VLAN 1 • SNMP SNMP SNMP • • VLAN 1 サンプルセッション Easy Setup Wizard • SNMP public • 10.1.2.100 • admin admin123 • DHCP • VLAN 1 10.1.1.200 255.255.255.0 •...
  • Seite 227 POST Unit 1 - Waiting to select management unit)> Applying Global configuration, please wait ... Welcome to Dell Easy Setup Wizard Dell Easy Setup Wizard The Setup Wizard guides you through the initial switch configuration, and gets you up and running as quickly as possible.
  • Seite 228 ? 60 [Y/N] y The system is not setup for SNMP management by default. To manage the switch using SNMP (required for Dell Network Manager) you can SNMP SNMP Dell Network Manager Set up the initial SNMP version 2 account now.
  • Seite 229 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system information later.
  • Seite 230 Now we need to setup your initial privilege (Level 15) user account. This account is used to login to the CLI and Web interface. You may setup other accounts and change privilege levels later. For more information on setting up user accounts and changing privilege levels, see the user documentation.
  • Seite 231 To access the switch through any Management Interface you can Setup the IP address for the Management Interface. Setup the default gateway if IP address is manually configured on both routing and OOB interface. Would you like to setup the Out-Of-Band interface now? ? [Y/N] y [Y/N] Please enter the IP address of the device (A.B.C.D) or...
  • Seite 232 If the information is incorrect, enter (N) to discard the configuration and restart the wizard: [Y/N] [Y/N] y Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. Dell Easy Setup Wizard Applying Interface configuration, please wait ...
  • Seite 233 次の手順 VLAN 1 DHCP DHCP • show ip interface out-of-band • VLAN 1 show ip interface Dell OpenManage Switch Administrator VLAN 1 Telnet VLAN 1 PowerConnect 7000 VLAN User Documentation CD Users Configuration Guide CLI Reference Guide support.dell.com/manuals...
  • Seite 234 PoE 電力バジェット 電源ユニットの PowerConnect 7024P PowerConnect 7048P タイプ / ワッ 非 PoE システム PoE システムに 非 PoE システム PoE システムに ト数 に割り当てられ 割り当てられる に割り当てられ 割り当てられる る電力(W) 電力(W) る電力(W) 電力(W) AC のみ 180 W 720 W 180 W 720 W MPS のみ 180 W 720 W 180 W...
  • Seite 235 Dell PowerConnect 7000 시리 즈 스위치 시작 안내서 규정 모델 : PC7024, PC7024P, PC7024F, PC7048, PC7048P, PC7048R 및 PC7048R-RA...
  • Seite 236 국 및/또는 기타 국가에서 Microsoft Corporation의 상표 또는 등록 상표입니다. 본 발행물에서 특정 회사의 표시나 제품 이름을 지칭하기 위해 기타 상표나 상호를 사용할 수 도 있습니다. Dell Inc.는 자사가 소유하고 있는 것 이외에 기타 모든 상표 및 상호에 대한 어떠 한 소유권도 없습니다.
  • Seite 237 차례 소개 ......PowerConnect 7000 ... . 하드웨어...
  • Seite 238 설치 ..........
  • Seite 239 Dell PowerConnect 7000 사용자 구성 안내서 (사용 설명서 CD Dell (support.dell.com) • • • PowerConnect 7000 시리즈 개요 PowerConnect 7000 • PowerConnect 7024(PC7024) • PowerConnect 7024P(PC7024P) • PowerConnect 7024F(PC7024F) • PowerConnect 7048(PC7048) • PowerConnect 7048P(PC7048P) • PowerConnect 7048R(PC7048R/PC7048R-RA) 주: PowerConnect 7048R (PC7048R/PC7048R-RA) (top-of-rack) .
  • Seite 240 하 드 웨 어 개 요 PowerConnect 7000 • 440 x 460 x 44 mm(W x D x H). • 17.3 x 18.1 x 1.7 (W x D x H). PowerConnect 7000 시리즈 전면 패널 PowerConnect 7000 1-1. 24 10/100/1000BASE-T PowerConnect 7024 10/100/1000BASE-T RJ-45...
  • Seite 241 1-2. 24 10/100/1000BASE-T PoE Plus PowerConnect 7024P 10/100/1000BASE-T RJ-45 PoE Plus 1-3. 24 PowerConnect 7024F 1-4. 48 10/100/1000BASE-T PowerConnect 7048 10/100/1000BASE-T RJ-45...
  • Seite 242 1-5. 48 10/100/1000BASE-T PoE Plus PowerConnect 7048P 10/100/1000BASE-T RJ-45 PoE Plus 1-6. 48 10/100/1000BASE-T PowerConnect 7048R 10/100/1000BASE-T RJ-45 • • •...
  • Seite 243 1-7. PowerConnect 7000 주: PowerConnect 7024, PowerConnect 7024F PowerConnect 7048 스위치 포트 PowerConnect 7024 PowerConnect 7024P (10/100/1000BASE-T) RJ-45 . PowerConnect 7024P IEEE 802.3at-2009 (PoE Plus) PowerConnect 7024F (10/100/1000BASE-FX) SFP PowerConnect 7048, PowerConnect 7048P PowerConnect 7048R (10/100/1000BASE-T) RJ-45 . PowerConnect 7048P IEEE 802.3at-2009...
  • Seite 244 • RJ-45 • • RJ-45 10/100/1000Mbps 콘솔 포트 (RJ-45 to Female DB-9 콘솔 포트는 데이터 비트(8개), 정지 비트(1개)로 구성되고 패리티 비트 및 흐 름 제어가 없는 비동기 데이터를 지원합니다. 기본 보드율은 9600bps입니다. 대역외 관리 포트 (OOB) 10/100/1000BASE-T USB 포트 Type-A USB 2.0 .
  • Seite 245 재설정 단추 포트 및 시스템 LED (LED) PowerConnect 7024P PowerConnect 7048P Power over Ethernet Plus(PoE+) 사용자 구성 안내서 스택 마스터 LED 및 스택 번호 디스플레이 . M LED , M LED...
  • Seite 246 PowerConnect 7000 시리즈 후면 패널 PowerConnect 7000 1-8. PC7024, PC7024F PC7048 SFP+, 10GBASE-T /10GbE 1-9. PC7024P PC7048P SFP+, 10GBASE-T /10GbE...
  • Seite 247 1-10. PC7048R SFP+, 10GBASE-T /10GbE 플러그 인 모듈용 확장 슬롯 • 10GBASE-T • SFP+ • /10GbE /10GbE 전원 공급 장치 PC7024 및 PC7024F PowerConnect 7024 PowerConnect 7024F PowerConnect RPS720 PC7024P PowerConnect 7024P 1000 PowerConnect MPS1000 1000...
  • Seite 248 PowerConnect 7048R PowerConnect 7048R-RA (top- of-rack) 주의: 모듈 자체를 분리하기 전에 모듈에서 전원 케이블을 분리하십시오. 섀시에 삽입 하기 전에는 전원이 연결되지 않아야 합니다. 통풍 시스템 PowerConnect 7024, PowerConnect 7024F PowerConnect 7048 . PowerConnect 7024P PowerConnect 7048P PowerConnect 7048R 위치 표시기 LED...
  • Seite 249 설 치 설치 현장 준비 PowerConnect 7000 48.26cm(19 전원 - • 100-240VAC, 50-60Hz 여유 공간 - • 케이블 - • 주변 온도 - • 0-45ºC(32-113ºF) 스위치 포장 풀기 패키지 내용물 • PowerConnect • (PowerConnect 7048R • RJ-45 to DB-9 • •...
  • Seite 250 사용 설명서 CD • • 시작 안내서 • 안전 및 규정 정보 • 보증 및 지원 정보 • 소프트웨어 라이센스 계약 포장 풀기 단계 주: 스위치 탑재 경고 : 랙에 설치 경고 : 주의: 계속 진행하기 전에 스위치의 모든 케이블을 분리하십시오. 스위치의 밑바닥에 접착성...
  • Seite 251 1-11 1-11. 48.26cm(19 주의: 제공된 랙 볼트가 랙의 구멍에 맞는지 확인하십시오. 주:...
  • Seite 252 단독 설치 스위치로 설치 주: 5cm(2 13cm(5 여러 스위치 스택형으로 적재 PowerConnect PowerConnect 7000 주: 스택 스위치 스택 만들기 1-12...
  • Seite 253 1-12. 1-12 • • • 스태킹 대기 대기 사용자 구성 안내서 CLI 참조 안내서...
  • Seite 254 스 위 치 시 작 및 구 성 1-13. 전원 및 콘솔 연결 전원 켜기 예 Boot ( 부팅 ) 메뉴 사용 ? 아니요 옵션 2 선택 플래쉬에서 RAM 으로 프로그램 로드 Boot( 부팅 ) 메뉴 ( 특수 기능 ) 마법사...
  • Seite 255 스위치를 터미널에 연결 주: . Dell (support.dell.com/manuals) 주: Dell (support.dell.com/manuals) 1-14 VT100 VT100 DTE(Data Terminal Equipment) • VT100 VT100 Microsoft HyperTerminal) • RJ-45 DB-9 VT100 DB-9 : COM 1) 9600 VT100...
  • Seite 256 Ctrl Microsoft Windows 주 : Microsoft Windows 2000 Windows 2000 . Windows 2000 VT100 . Windows 2000 microsoft.com RJ-45 PowerConnect 7000 1-14 |O|O| 주 : 1-14. RJ-45...
  • Seite 257 스위치를 전원 공급 장치에 연결 주의: 안전 및 규정 정보의 안전 정보와 스위치에 연결되거나 스위치를 지원하는 다른 스위치에 대한 안전 정보를 읽으십시오. PowerConnect 7048R . PowerConnect 7000 . 전원 콘센트는 후면 패널에 있습니다. AC 및 DC 전원 연결 RS-45 to DB-9 VT100 VT100 1.5m...
  • Seite 258 스위치 부팅 POST(Power-In Self-Test) . POST . POST . POST POST POST Boot( Boot( . Boot( CLI 참조 안내서 초기 구성 수행 • PowerConnect • PowerConnect • Dell Easy Setup Wizard VT100 주: • • • HTTP(...
  • Seite 259 VLAN 1 Dell Easy Setup Wizard VLAN 1 , DHCP DHCP CLI 참조 안내서 초기 구성 절차 Dell Easy Setup Wizard . Dell Easy Setup Wizard [Ctrl+z] 주: Easy Setup Wizard Easy Setup Wizard CLI 참 조 안내서 시작 안내서...
  • Seite 260 • SNMP SNMP SNMP • • VLAN 1 세션 예 Easy Setup Wizard • SNMP public • (NMS) IP 10.1.2.100 • admin, admin123 • DHCP • VLAN 1 10.1.1.200 255.255.255.0 • 10.1.1.1 • SNMPv2 . SNMPv3 • admin • SNMP , HTTP (0.0.0.0) IP •...
  • Seite 261 60 seconds)? [Y/N] y Step 1: The system is not setup for SNMP management by default. To manage the switch using SNMP (required for Dell Network Manager) you can Set up the initial SNMP version 2 account now.
  • Seite 262 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system information later. For more information on adding management systems, see the user documentation.
  • Seite 263 To access the switch through any Management Interface you Setup the IP address for the Management Interface. Setup the default gateway if IP address is manually configured on both routing and OOB interface. Would you like to setup the Out-Of-Band interface now? [Y/N] Please enter the IP address of the device (A.B.C.D) or enter "DHCP"...
  • Seite 264 If the information is incorrect, enter (N) to discard the configuration and restart the wizard: [Y/N] y Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. Applying Interface configuration, please wait ...
  • Seite 265 P o E 전 력 예 산 PowerConnect 7024P PowerConnect 7048P 전원 공급 장치 유형 / 와트 비 PoE 시스템에 PoE 시스템에 할 비 PoE 시스템에 PoE 시스템에 할 할당되는 전력 당되는 전력 ( 와 할당되는 전력 ( 당되는 전력 ( 와트...
  • Seite 267 Conmutador Dell PowerConnect serie 7000 Guía de introducción Modelos reglamentarios: PC7024, PC7024P, PC7024F, PC7048, PC7048P, PC7048R y PC7048R-RA...
  • Seite 268 Esta publicación puede incluir otras marcas y nombres comerciales que se utilicen para hacer referencia a sus titulares o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos propios.
  • Seite 269 Contenido Introducción ..... Información general sobre PowerConnect serie 7000 ....Información general sobre el hardware .
  • Seite 270 Contenido del paquete ....Pasos del desembalaje ....Montaje del conmutador ....Instalación en un rack .
  • Seite 271: Introducción

    Guía de configuración del usuario, que está disponible en el CD User Documentation (Documentación del usuario), o visite la página web de asistencia de Dell (support.dell.com) para obtener las últimas actualizaciones de la documentación y el firmware.
  • Seite 272: Información General Sobre El Hardware

    Panel frontal de PowerConnect serie 7000 Las imágenes siguientes muestran los paneles frontales de los seis modelos de conmutador de PowerConnect serie 7000. Ilustración 1-1. PowerConnect 7024 con 24 puertos 10/100/1000Base-T Puertos RJ-45 10/100/1000Base-T con Puertos dúplex completo y detección automática combinados Guía de introducción...
  • Seite 273 Ilustración 1-2. PowerConnect 7024P con 24 puertos PoE Plus 10/100/1000Base-T Puertos RJ-45 PoE Plus 10/100/1000Base-T Puertos que proporcionan hasta 30 W por puerto combinados Ilustración 1-3. PowerConnect 7024F con 24 puertos SFP Puertos SFP Puertos combinados Ilustración 1-4. PowerConnect 7048 con 48 puertos 10/100/1000Base-T Puertos RJ-45 10/100/1000Base-T con Puertos dúplex completo y detección automática...
  • Seite 274 Ilustración 1-5. PowerConnect 7048P con 48 puertos PoE Plus 10/100/1000Base-T Puertos RJ-45 PoE Plus 10/100/1000Base-T Puertos que proporcionan hasta 30 W por puerto combinados Ilustración 1-6. PowerConnect 7048R con 48 puertos 10/100/1000Base-T Puertos Puertos RJ-45 10/100/1000Base-T con dúplex completo y detección automática combinados Además de los puertos de conmutación, el panel frontal de cada modelo de la serie incluye los puertos siguientes:...
  • Seite 275: Puertos De Conmutación

    PowerConnect 7024, PowerConnect 7024F y PowerConnect 7048. Puertos de conmutación El panel frontal del PowerConnect 7024 y el PowerConnect 7024P incluye 24 puertos RJ-45 Ethernet Gigabit (10/100/1000Base-T) con cuatro puertos combinados SFP que disponen de un modo de detección automática de la velocidad, el control de flujo y el modo dúplex.
  • Seite 276: Puerto De Consola

    El panel frontal del PowerConnect 7048, el PowerConnect 7048P y el PowerConnect 7048R proporciona 48 puertos RJ-45 Ethernet Gigabit (10/100/1000BASE-T) con cuatro puertos combinados SFP . Los puertos de conmutación del PowerConnect 7048P cumplen el estándar IEEE 802.3at- 2009 (PoE Plus) y pueden proporcionar hasta 30 W de potencia por puerto. Los puertos de conmutación del panel frontal presentan las características siguientes: •...
  • Seite 277: Puerto Usb

    Puerto USB El puerto USB hembra tipo A admite una unidad de memoria flash compatible con USB 2.0. El conmutador PowerConnect puede leer o escribir en una unidad flash con formato FAT-32. Puede utilizar una unidad flash USB para copiar los archivos de configuración y las imágenes del conmutador entre la unidad flash USB y el conmutador.
  • Seite 278: Panel Posterior De Powerconnect Serie 7000

    Panel posterior de PowerConnect serie 7000 En las imágenes siguientes se muestra el panel posterior de los conmutadores PowerConnect serie 7000. Ilustración 1-8. Panel posterior de PC7024, PC7024F y PC7048 Rejillas de ventilación Enchufe Enchufe de la fuente de Ranuras 10G dobles para módulos SFP+, de CA alimentación de CC 10GBase-T o de apilamiento/10GbE...
  • Seite 279: Ranuras De Expansión Para Módulos De Complemento

    Fuentes de alimentación PC7024 y PC7024F Los conmutadores PowerConnect 7024 y PowerConnect 7024F disponen de una fuente de alimentación de 180 vatios. La fuente de alimentación externa adicional (PowerConnect RPS720) proporciona una alimentación de 180 vatios, dotando al conmutador de redundancia completa.
  • Seite 280: Sistema De Ventilación

    La alimentación no debe conectarse antes de la inserción en el chasis. Sistema de ventilación Los conmutadores PowerConnect 7024, PowerConnect 7024F y PowerConnect 7048 tienen tres ventiladores de refrigeración cada uno, mientras que los conmutadores PowerConnect 7024P y PowerConnect 7048P tienen dos ventiladores cada uno, con un tercer ventilador en la fuente de alimentación interna.
  • Seite 281: Led Localizador

    LED localizador El panel posterior incluye un LED que permite identificar el conmutador en una pila o en una sala con varios conmutadores. Desde el sistema de administración remota, puede establecer que el LED parpadee para ayudarle, a usted o a un técnico local, a identificar la ubicación física del conmutador. Instalación Preparación del sitio Los conmutadores PowerConnect serie 7000 se pueden montar en un rack...
  • Seite 282: Desembalaje Del Conmutador

    Desembalaje del conmutador Contenido del paquete Al desembalar cada conmutador, compruebe que se incluyen los elementos siguientes: • Un conmutador PowerConnect • Un cable de alimentación de CA (dos cables de alimentación de CA en el caso del PowerConnect 7048R) •...
  • Seite 283: Montaje Del Conmutador

    Montaje del conmutador AVISO: Lea las instrucciones de seguridad incluidas en Información sobre normativas y seguridad y la información de seguridad de los otros conmutadores que están conectados o asociados al conmutador. El conector de alimentación de CA se encuentra en el panel posterior del conmutador.
  • Seite 284: Instalación Como Conmutador Independiente

    4 Inserte el conmutador en el rack de 48,26 cm de modo que los orificios de montaje en rack del conmutador coincidan con los orificios de montaje del rack. 5 Fije el conmutador al rack con los pernos o con las tuercas prisioneras y los pernos de las tuercas prisioneras con arandelas (según el tipo de rack del que disponga).
  • Seite 285: Creación De Una Pila De Conmutadores

    Creación de una pila de conmutadores Para crear una pila, conecte unidades adyacentes mediante los puertos de apilamiento situados en el panel posterior del conmutador. Los módulos de apilamiento se venden por separado. En la ilustración 1-12 se muestran los conmutadores conectados en una topología de anillo, que es la recomendada para una pila.
  • Seite 286 Reserva de la pila La función de apilamiento admite una unidad de reserva o en espera que adopta el papel de unidad maestra si se produce un error en la unidad maestra de la pila. En cuanto se detecta un error en la unidad maestra de la pila, la unidad en espera inicializa el plano de control y habilita el resto de unidades de la pila con la configuración actual.
  • Seite 287: Inicio Y Configuración

    Inicio y configuración del conmutador En el diagrama de flujo siguiente se proporciona información general sobre los pasos necesarios para realizar la configuración inicial una vez que se ha desembalado y montado el conmutador. Ilustración 1-13. Diagrama de flujo de la instalación y la configuración Conectar alimentación y consola...
  • Seite 288: Conexión De Un Conmutador A Un Terminal

    NOTA: Antes de continuar, lea las notas de la versión de este producto. Puede descargar las notas de la versión desde la página web de asistencia de Dell (support.dell.com/manuals). NOTA: Se recomienda descargar la versión más reciente de la documentación del usuario desde la página web de asistencia de Dell (support.dell.com/manuals).
  • Seite 289 Seleccione las teclas de terminal para las teclas de función, flecha y Ctrl. Asegúrese de que configura el valor para las teclas del terminal, y no para las de Microsoft Windows. NOTA: Si utiliza HyperTerminal con Microsoft Windows 2000, debe tener instalado Windows 2000 Service Pack 2 o posterior.
  • Seite 290: Conexión De Un Conmutador A Una Fuente De Alimentación

    Conexión de un conmutador a una fuente de alimentación PRECAUCIÓN: Lea las instrucciones de seguridad incluidas en Información sobre normativas y seguridad y la información de seguridad de los otros conmutadores que están conectados o asociados al conmutador. El conmutador PowerConnect 7048R cuenta con dos fuentes de alimentación para un funcionamiento redundante o con distribución de carga.
  • Seite 291: Inicio Del Conmutador

    • La conexión de la consola se ha establecido y se muestra el indicador de Easy Setup Wizard (Asistente para instalación fácil) de Dell en la pantalla de un terminal VT100 o equivalente. La configuración inicial del conmutador se lleva a cabo a través del puerto de consola.
  • Seite 292: Habilitación De La Administración Remota

    Procedimiento de configuración inicial La configuración inicial se puede realizar con el asistente Easy Setup Wizard de Dell o con la CLI. El asistente se inicia automáticamente cuando el archivo de configuración del conmutador está vacío. Puede cerrar el asistente en cualquier momento pulsando [Ctrl+z], pero se perderán todos los valores...
  • Seite 293: Sesión De Ejemplo

    Para obtener más información sobre cómo realizar la configuración inicial mediante la CLI, consulte la Guía de referencia de la CLI. En esta Guía de introducción, se muestra cómo utilizar Easy Setup Wizard para realizar la configuración inicial del conmutador. El asistente realiza la configuración siguiente en el conmutador: •...
  • Seite 294 En el ejemplo siguiente se muestra la secuencia de indicadores y respuestas asociados a la ejecución de un ejemplo de sesión de Easy Setup Wizard de Dell con los valores de entrada indicados anteriormente. Cuando el conmutador finaliza la POST y se inicia, aparece el diálogo siguiente: Unit 1 - Waiting to select management unit)>...
  • Seite 295 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system information later.
  • Seite 296 Please enter the IP address of the Management System (A.B.C.D) or wildcard (0.0.0.0) to manage from any Management Station. [0.0.0.0]: 10.1.2.100 Step 2: Now we need to setup your initial privilege (Level 15) user account. This account is used to login to the CLI and Web interface.
  • Seite 297 If the information is incorrect, enter (N) to discard the configuration and restart the wizard: [Y/N] y Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. Applying Interface configuration, please wait ...
  • Seite 298: Pasos Siguientes

    • Para la interfaz de enrutamiento de VLAN 1, escriba show ip interface. Para acceder a la interfaz de Dell OpenManage Switch Administrator, introduzca la dirección IP de la interfaz de administración OOB o VLAN 1 en el campo de dirección de un explorador web. Para el acceso de administración remoto a la CLI, escriba la dirección IP de la interfaz de administración OOB...
  • Seite 299: Consumo Previsto De Poe

    Consumo previsto de PoE La siguiente información del consumo previsto de PoE se proporciona en cumplimiento de la normativa de requisitos de pruebas. Fuente de PowerConnect 7024P PowerConnect 7048P alimentación Alimentación Alimentación Alimentación Alimentación Tipo/Vatios asignada al asignada al asignada al asignada al sistema que no es sistema PoE...
  • Seite 300 Guía de introducción...
  • Seite 301 Dell PowerConnect 7000 Serisi Anahtar Başlangıç Kılavuzu Düzenleyici Modeller: PC7024, PC7024P, PC7024F, PC7048, PC7048P, PC7048R ve PC7048R-RA...
  • Seite 302 Bu belgede, marka ve adların sahiplerine ya da ürünlerine atıfta bulunmak için başka ticari marka ve ticari adlar kullanılabilir. Dell Inc. kendine ait olanların dışındaki ticari markalar ve ticari isimlerle ilgili hiçbir mülkiyet hakkı olmadığını beyan eder. Düzenleyici Modeller: PC7024, PC7024P, PC7024F, PC7048, PC7048P, PC7048R ve PC7048R-RA...
  • Seite 303 İçerik 1 Giriş ......PowerConnect 7000 Serisi Genel Bakış 2 Donanıma Genel Bakış .
  • Seite 304 3 Kurulum ..... . . Saha Hazırlığı ....Anahtarın Paketinin Açılması...
  • Seite 305: Giriş

    Giriş Bu belge bir anahtarın kurulması ve başlangıç yapılandırılmasının yapılması dahil olmak üzere Dell PowerConnect 7000 Serisi anahtarlar hakkında temel bilgileri sunar. Anahtar özelliklerinin yapılandırılması ve izlenmesi hakkında daha fazla bilgi için Kullanıcı Belgeleri CD’nizde yer alan Kullanıcı Yapılandırma Kılavuzu’na bakınız veya belgeler ve ürün bilgileri hakkındaki en son güncellemeler için support.dell.com adresine gidiniz.
  • Seite 306: Donanıma Genel Bakış

    17.3 x 18.1 x 1.7 inç (G x D x Y). PowerConnect 7000 Serisi Ön Panel Aşağıdaki resimler PowerConnect 7000 Serisi için altı anahtar modelinin ön panellerini göstermektedir. Şekil 1-1. 24 10/100/1000BASE-T Bağlantı Noktalı PowerConnect 7024 10/100/1000BASE-T Otomatik Combo algılama Full Duplex RJ-45 Bağlantı...
  • Seite 307 Şekil 1-2. 24 10/100/1000BASE-T PoE Plus Bağlantı Noktalı PowerConnect 7024P Bağlantı Noktası başına 30W'a kadar sağlayan Combo 10/100/1000BASE-T RJ-45 PoE Plus Bağlantı Bağlantı Noktası Noktaları Şekil 1-3. 24 SFP Bağlantı Noktalı PowerConnect 7024F SFP Bağlantı Noktaları Combo Bağlantı Noktaları Başlangıç Kılavuzu...
  • Seite 308 Şekil 1-4. 48 10/100/1000BASE-T Bağlantı Noktalı PowerConnect 7048 10/100/1000BASE-T Otomatik algılama Combo Full Duplex RJ-45 Bağlantı Noktaları Bağlantı Noktaları Şekil 1-5. 48 10/100/1000BASE-T PoE Plus Bağlantı Noktalı PowerConnect 7048P Bağlantı Noktası başına 30W'a kadar sağlayan Combo 10/100/1000BASE-T RJ-45 PoE Plus Bağlantı Bağlantı...
  • Seite 309 Şekil 1-6. 48 10/100/1000BASE-T Bağlantı Noktalı PowerConnect 7048R 10/100/1000BASE-T Otomatik algılama Combo Full Duplex RJ-45 Bağlantı Noktaları Bağlantı Noktaları Anahtar bağlantı noktalarına ilave olarak bu serideki her modelin ön paneli aşağıdaki bağlantı noktalarını ihtiva eder: • Konsol bağlantı noktası • Bant dışı...
  • Seite 310: Anahtar Bağlantı Noktaları

    7024F ve PowerConnect 7048anahtarlar üzerindeki LED’leri gösterir. Anahtar Bağlantı Noktaları PowerConnect 7024 ve PowerConnect 7024P ön paneli hız, akış kontrolü ve duplex mod için otomatik algılama moduna sahip dört adet SFP combo bağlantı noktası ile 24 adet Gigabit Ethernet (10/100/1000BASE-T) RJ-45 bağlantı noktası...
  • Seite 311: Konsol Bağlantı Noktası

    Konsol Bağlantı Noktası Konsol bağlantı noktası seri bir arabirim üzerinden yönetim içindir. Bu bağlantı noktası anahtara doğrudan bir bağlantı sağlar ve sağlanan seri kablo (RJ-45’den dişi DB-9 konektörlere) üzerinden bağlantı noktasına bağlanan bir konsol terminalinden CLI'a erişmenize imkân sağlar. Konsol bağlantı noktası sekiz veri biti, bir durma biti, eşlik yok biti ve akış kontrolü...
  • Seite 312: Bağlantı Noktası Ve Sistem Led'leri

    Bağlantı Noktası ve Sistem LED’leri Ön panelde bağlantı noktası linkleri, güç kaynakları, fanlar, kümeleme ve tüm sistemin durumunu gösteren ışık yayan diyotlar (LED’ler) bulunur. İlave olarak PowerConnect 7024P ve PowerConnect 7048P anahtarlarında Power over Ethernet Plus (Ethernet üzerinden Güç, PoE+) durumu ve bağlantı noktası üzerindeki eylemler hakkında bilgi veren LED’ler bulunur.
  • Seite 313: Eklenti Modülleri Için Genişleme Yuvaları

    Şekil 1-9. PC7024P ve PC7048P Arka Paneli Fan Delikleri AC Güç Harici DC Güç SFP+, 10GBASE-T veya Prizi Kaynağı Prizi Stacking/10 GbE Modülleri için Dual 10G Yuvaları Şekil 1-10. PC7048R Arka Paneli Fan Tablaları AC Güç AC Güç SFP+, 10GBASE-T veya Prizi Prizi Stacking/10GbE Modülleri için...
  • Seite 314: Güç Kaynakları

    Güç Kaynakları PC7024 ve PC7024F PowerConnect 7024 ve PowerConnect 7024F anahtarlar dahili bir 180 watt güç kaynağına sahiptir. İlave harici güç kaynağı (PowerConnect RPS720) 180 watt güç sağlar ve anahtar için tam yedekleme olanağı sunar. PC7024P PowerConnect 7024P anahtarlar dahili bir 1000 watt güç kaynağına sahiptir. İlave harici güç...
  • Seite 315: Havalandırma Sistemi

    Havalandırma Sistemi PowerConnect 7024, PowerConnect 7024F ve PowerConnect 7048’i üç adet fan soğutur. PowerConnect 7024P ve PowerConnect 7048P‘nin her ikisinin de iki fanı vardır, üçüncü fan iser dahili güç kaynağının içerisinindedir. PowerConnect 7048R, her birinde bir fan bulunan iki adet çalışırken değiştirilebilir fan tablasına sahiptir.
  • Seite 316: Anahtarın Paketinin Açılması

    Anahtarın Paketinin Açılması Paket Muhteviyatı Anahtarların paketini açarken aşağıdaki öğelerin pakette yer aldığından emin olun: • Bir adet PowerConnect anahtar • Bir adet AC güç kablosu (PowerConnect 7048R için iki adet AC güç kablosu) • Bir adet RJ-45’den DB-9’a dişi kablo •...
  • Seite 317: Anahtarın Monte Edilmesi

    Anahtarın Monte Edilmesi UYARI: Anahtara bağlanan veya anahtarı destekleyen diğer anahtarların emniyet bilgileri ile birlikte Emniyet ve Düzenleyici Bilgiler içerisinde yer alan emniyet bilgilerini okuyun. AC güç konektörleri anahtarın arka paneli üzerindedir. Raf İçerisine Kurulum UYARI: Rafa montaj kitini anahtarı bir masanın altında askıya almak veya bir duvara monte etmek için kullanmayın.
  • Seite 318: Bağımsız Bir Anahtarın Kurulumu

    Anahtarı, raf cıvataları veya sabitleme somunları ve pullu sabitleme somunu cıvataları ile rafa sabitleyin (sahip olduğunuz rafın türüne göre). Üst taraftaki cıvataları sıkmadan önce alt taraftakileri sıkın. DİKKAT: Elinizdeki raf cıvatalarının rafta önceden açılmış olan deliklere uyduğundan emin olun. NOT: Havalandırma deliklerinin kapanmadığından emin olun.
  • Seite 319: Bir Anahtar Kümesi Oluşturma

    Bir Anahtar Kümesi Oluşturma Anahtarın arka panelinde bulunan kümeleme bağlantı noktalarını kullanarak yan yana olan birimleri bağlamak suretiyle bir küme oluşturun. Kümeleme modülleri ayrı olarak satılır. Şekil 1-12, bir küme için tavsiye edilen yapı olan halka topolojisinde bağlanan anahtarları gösterir. Ayrı...
  • Seite 320 Kümeleme Yedeği Kümeleme özelliği, kümedeki Master birimin arızalanması durumunda Master birim rolünü devralacak olan bir Beklemedeki veya yedek birimi destekler Küme içerisinde Master arıza durumunu tespit edilir dilmez Beklemedeki birim kontrol panelini başlatır ve mevcut yapılanmadaki diğer tüm küme birimlerini etkinleştirir. Beklemedeki birim kümenin çalışan yapılanmasının senkron bir kopyasını...
  • Seite 321: Anahtarın Başlatılması Ve

    Anahtarın Başlatılması ve Yapılandırılması Aşağıdaki akış çizelgesi, anahtar paketinden çıkarılıp kurulduktan sonra başlangıç yapılandırmasını gerçekleştirmek için kullanacağınız adımlara genel bir bakış sağlar. Şekil 1-13. Kurulum ve Yapılandırma Akış Çizelgesi Güç ve Konsol Bağlantısını Yapın Güç Açık Evet Önyüklemeye Giriş Menü? Hayır Seçenek 2’yi Seçin Programı...
  • Seite 322: Anahtarın Bir Terminale Bağlanması

    NOT: Kullanıcı belgelerinin en son sürümünü support.dell.com/manuals adresindeki Dell Destek web sitesinden edinmenizi tavsiye ederiz. Anahtarın seri konsol üzerinden izlenmesi ve yapılandırılması için bir VT100 terminaline veya VT100 terminal emülasyon yazılımına sahip bir bilgisayara bağlantı yapmak için anahtarın ön panelindeki konsol bağlantı noktasını (bkz.
  • Seite 323 İşlev, Ok ve Ctrl tuşları için Terminal tuşlarını seçin. Ayarın Terminal tuşları için olduğundan (Microsoft Windows tuşları değil) emin olun. NOT: Microsoft Windows 2000 ile HyperTerminal kullanırken, Windows 2000 Servis Paketi 2 veya daha üst sürümünün yüklü olduğundan emin olun. Windows 2000 Servis Paketi 2 kullanırken, HyperTerminal VT100 emülasyonunda ok tuşları...
  • Seite 324: Anahtarın Bir Güç Kaynağına Bağlanması

    Anahtarın bir Güç Kaynağına Bağlanması DİKKAT: Anahtara bağlanan veya anahtarı destekleyen diğer anahtarların emniyet bilgileri ile birlikte Emniyet ve Düzenleyici Bilgiler içerisinde yer alan emniyet bilgilerini okuyun. PowerConnect 7048R anahtarının yedekli ve yük dengeli işletim için iki adet güç kaynağı mevcuttur. PowerConnect 7000 Serisi içerisindeki diğer tüm modellerin bir güç...
  • Seite 325: Anahtarın Önyüklenmesi

    • PowerConnect anahtarı başarılı şekilde önyüklenmiştir. • Konsol bağlantısı yapılmıştır ve Dell Kolay Kurulum Sihirbazı iletisi VT100 terminali veya eşdeğeri bir terminal ekranı üzerinde görünmektedir. Başlangıç anahtar yapılandırması konsol portu üzerinden yapılır. Başlangıç yapılandırmasından sonra, anahtarı bağlı durumdaki konsol portu üzerinden veya başlangıç...
  • Seite 326: Uzaktan Yönetimin Etkinleştirilmesi

    Varsayılan olarak tüm bant içi bağlantı noktaları VLAN 1’in üyesidir. Dell Kolay Kurulum Sihirbazında hem OOB yönetim arabiriminin hem de VLAN 1 yönlendirme arabiriminin ağ bilgilerini yapılandırmak için bilgi istemleri yer alır. Her iki yönetim arabirimi için statik bir IP adresi ve alt ağ maskesi atayabilir veya bu bilgileri bir ağ...
  • Seite 327: Örnek Oturum

    CLI kullanarak başlangıç yapılandırmasını yapma hakkında daha fazla bilgi için bkz. CLI Referans Kılavuzu. Bu Başlarken Kılavuzu Kolay Kurulum Sihirbazının başlangıç anahtar yapılandırması için nasıl kullanılacağını gösterir. Sihirbaz anahtar üzerinde aşağıdaki yapılandırmayı ayarlar: • Geçerli bir parola ile ilk ayrıcalıklı kullanıcı hesabını oluşturur. Sihirbaz kurulum sırasında bir adet ayrıcalıklı...
  • Seite 328 [ ] içerisinde gösterilmiştir. Herhangi bir seçeneği belirlemeden <Enter> tuşuna basarsanız varsayılan değer kabul edilir. Yardım metni parantez içerisindedir. Aşağıdaki örnekte, yukarıda listelenen girdi değerleri kullanılarak Dell Kolay Kurulum Sihirbazı örnek oturumunun çalıştırılmasına ilişkin istem ve cevaplar yer alır.
  • Seite 329 [Y/N] y (Adım 1: Sistem varsayılan olarak SNMP yönetimi için ayarlanmamıştır. SNMP kullanarak anahtarı yönetmek için (Dell Ağ Yöneticisi için gereklidir) . Başlangıç SNMP sürüm 2 hesabını şimdi oluşturabilirsiniz. . Daha sonra geri dönerek diğer SNMP hesaplarını oluşturabilirsiniz. (SNMP sürüm 1 veya 3 hesabını...
  • Seite 330 “ortak dizgi” veya parolayı belirlemelisiniz. Sihirbaz en yüksek erişim seviyesini [Ayrıcalık Seviyesi 15] otomatik olarak bu hesaba verir. Bu ayarı değiştirmek için Dell Ağ Yöneticisini veya diğer yönetim arabirimlerini kullanabilir ve ilave yönetim sistem bilgilerini daha sonra ekleyebilirsiniz.
  • Seite 331 Step 2: Now we need to setup your initial privilege (Level 15) user account. This account is used to login to the CLI and Web interface. You may setup other accounts and change privilege levels later. For more information on setting up user accounts and changing privilege levels, see the user documentation.
  • Seite 332 Please enter the IP address of the device (A.B.C.D) or enter "DHCP" (without the quotes) to automatically request an IP address from the network DHCP server. [192.168.2.1]: dhcp (Adım 3: Daha sonra, OOB (Bant Dışı) arabirimi ve/veya VLAN 1 yönlendirme arabirimi üzerindeki IP adresleri ayarlanır.
  • Seite 333 If the information is incorrect, enter (N) to discard the configuration and restart the wizard: [Y/N] y Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. Applying Interface configuration, please wait ...
  • Seite 334: Sonraki Adımlar

    Bilgiler hatalıysa yapılandırmadan çıkmak ve sihirbazı yeniden başlatmak için (H) seçeneğini belirleyin: [E/H] e Dell Kolay Kurulum Sihirbazını kullandığınız için teşekkür ederiz. Şimdi CLI moduna geçeceksiniz. Arabirim yapılandırma uygulanıyor, lütfen bekleyin ...) Sonraki Adımlar Bu kısımda açıklanan başlangıç...
  • Seite 335: Poe Güç Bütçesi

    PoE Güç Bütçesi Aşağıdaki PoE güç bütçesi bilgileri düzenleyici test gereksinimlerine uygun olacak şekilde sağlanmıştır. Güç Kaynağı PowerConnect 7024P PowerConnect 7048P Tipi/Watt Değeri PoE olmayan PoE sistem için PoE olmayan PoE sistem için sistem için ayrılan ayrılan güç (watt) sistem için ayrılan ayrılan güç...
  • Seite 336 Başlangıç Kılavuzu...
  • Seite 337 Dell PowerConnect 7000 Series Switch ‫עבודה‬ ‫תחילת‬ ‫מדריך‬ PC7024 ‫רגולטיביים‬ ‫מודלים אסדרתיים‬ PC7048P PC7048 PC7024F PC7024P PC7048R-RA ‫- ו‬ PC7048R...
  • Seite 338 ‫ה מציינת אפשר‬ ‫ר‬ ‫אזהר‬ ______ ____________ ____ ‫ה מוקדמת‬ ‫השתנות ללא הודעה‬ ‫ע במסמך זה עשוי ל‬ ‫המידע‬ © 2011 Dell l Inc. ‫כויות שמורות‬ ‫כל הזכ‬ Dell Inc. ‫ת‬ ‫בלת רשות בכתב מא‬ ‫ללא קב‬ ‫ל דרך שהיא‬ ‫בכל‬...
  • Seite 339 ‫תוכן‬ .............. ‫מבוא‬ ......‫סקירה כללית‬ – PowerConnect 7000 Series ........‫סקירה כללית‬ – ‫חומרה‬ ......PowerConnect 7000 Series ‫של‬ ‫הלוח הקדמי‬ ..............‫יציאות מתגים‬ ..............‫יציאת המסוף‬ ........‫׳מחוץ לרשת׳‬ ‫יציאת ניהול‬ ..............‫יציאת‬...
  • Seite 340 ................‫התקנת המתג‬ ............ ‫התקנה בארון תקשורת‬ ............‫התקנה כמתג עצמאי‬ ..............‫עירום מתגים מרובים‬ ............‫יצירת ערימת מתגים‬ ......‫המתג‬ ‫של‬ ‫תצורה‬ ‫והגדרת‬ ‫הפעלה‬ ..............‫חיבור מתג למסוף‬ ..............‫חיבור מתג לספק כוח‬ ........
  • Seite 341 ‫מבוא‬ ‫מ‬ Dell owerConnect 7 000 Series ‫לל פרטים‬ ‫כול‬ ‫של‬ ‫מתגי‬ ‫מ‬ ‫מידע בסיסי על‬ ‫מסמך זה מכיל מ‬ ‫מ‬ ‫צורה‬ ‫ע על הגדרת התצ‬ ‫לקבלת מידע‬ ‫נית‬ ‫רת תצורה ראשונ‬ ‫ה ועל ביצוע הגדר‬ ‫על אופן ההתקנה‬ ‫ע‬...
  • Seite 342 PowerConnect 7000 Series ‫הלוח הקדמי של‬ ‫ת הלוח הקדמי של כל אחד מששת הדגמים של מתג‬ ‫התמונות הבאות מראות א‬ PowerConnect 7000 Series 10/100/1000BASE-T ‫יציאות‬ ‫עם‬ PowerConnect 7024 ‫איור‬ ‫מסוג‬ 10/100/1000BASE-T ‫יציאות‬ ‫משולבות‬ ‫יציאות‬ ‫עם חישה אוטומטית ודופלקס מלא‬ RJ-45 10/100/1000BASE-T PoE Plus ‫יציאות‬...
  • Seite 343 ‫יציאות‬ ‫עם‬ PowerConnect 7024F ‫איור‬ ‫יציאות‬ ‫משולבות‬ ‫יציאות‬ 10/100/1000BASE-T ‫יציאות‬ ‫עם‬ PowerConnect 7048 ‫איור‬ RJ-45 ‫מסוג‬ 10/100/1000BASE-T ‫יציאות‬ ‫משולבות‬ ‫יציאות‬ ‫ודופלקס מלא‬ ‫עם חישה אוטומטית‬ 10/100/1000BASE-T PoE Plus ‫יציאות‬ ‫עם‬ PowerConnect 7048 ‫איור‬ 10/100/1000BASE-T PoE Plus ‫יציאות‬ ‫משולבות‬ ‫יציאות‬ ‫ואט ליציאה‬ ‫עד‬...
  • Seite 344 10/100/1000BASE-T ‫יציאות‬ ‫עם‬ PowerConnect 7048R ‫איור‬ RJ-45 ‫ג ו‬ ‫מס‬ 10/100/1000BASE-T ‫יציאות‬ ‫משולבות‬ ‫יציאות‬ ‫עם חישה אוטומטית ודופלקס מלא‬ ‫ם בסדרה מכיל גם את היציאות‬ ‫הלוח הקדמי של כל אחד מהדגמי‬ ‫מלבד יציאות המתג‬ ‫הבאות‬ • ‫יציאת המסוף‬ • ‫( ׳‬ ‫מחוץ...
  • Seite 345 ‫נוריות סטטוס‬ ‫ומספר נ‬ ‫נקב‬ ‫ס‬ ‫יל גם לחצן איפוס‬ ‫הלוח הקדמי מכי‬ ‫ה‬ ‫הערה‬ ‫כל‬ ‫קדמי אינו זהה בכ‬ ‫מערכת שבלוח הק‬ ‫היציאות ונוריות המ‬ ‫הנוריות של ה‬ ‫ערך‬ ‫מע‬ PowerCon nect 7024 ‫דגמי‬ ‫הנוריות במתגים ד‬ ‫מציג את ה‬ ‫ור‬...
  • Seite 346 ‫( ׳‬ ‫מחוץ לרשת‬ ) ‫׳‬ ‫יציאת ניהול‬ 10/100/1000BASE-T Ethernet ‫ייעודית‬ ‫היא יציאת‬ ‫( ׳‬ ‫מחוץ לרשת‬ ) ‫׳‬ ‫יציאת הניהול‬ ‫רשת המבצעית‬ ‫התעבורה ביציאה זו נפרדת מתעבורת ה‬ ‫לניהול מרחוק של מתגים‬ ‫המתנהלת דרך יציאות המתג ואין אפשרות להעביר או לנתב אותה אל הרשת המבצעית‬ ‫יציאת‬...
  • Seite 347 PowerConnect 7000 Series ‫הלוח האחורי של‬ PowerConnect 7000 Series ‫התמונות הבאות מציגות את הלוח האחורי של מתגי‬ ‫לוח אחורי‬ – PC7048 ‫- ו‬ PC7024F PC7024 ‫איור‬ ‫מאווררים‬ ‫פתחי‬ 10GBASE-T SFP+ ‫למודולי‬ ‫שני חריצי‬ ‫יתיר‬ ‫י ״ ז‬ ‫כוח‬ ‫ספק‬ ‫שקע‬ ‫ח‬...
  • Seite 348 ‫מודולי ה‬ ‫המתג לאחר התקנת מודול חדש‬ ‫בתיחול‬ ‫ספקי כוח‬ PC7024F ‫- ו‬ PC7024 PowerConnect 7024F PowerConnect 7024 ‫מצוידים בספק כוח פנימי‬ ‫- ו‬ ‫מתגי‬ PowerConnect RPS720 ‫מבטיח הספק של‬ ‫ספק הכוח החיצוני הנוסף‬ ‫ואט‬ ‫ואט ומעניק יתירות מלאה למתג‬...
  • Seite 349 ‫אסור‬ ‫יש להוציא את כבל הזינה מהמודולים לפני הסרת המודולים עצמם‬ ‫ך שלדת הארון‬ ‫לחבר את כבל הזינה לפני ההכנסה לתו‬ ‫מערכת האוורור‬ PowerConnect 7048 PowerConnect 7024F PowerConnect 7024 ‫- ו‬ ‫במתגים מדגם‬ PowerConnect 7048P PowerConnect 7024P ‫יש‬ ‫- ו‬...
  • Seite 350 ‫התקנה‬ ‫הכנת האתר‬ PowerConnect 7000 Series ‫ניתן להרכיב מתגי בארונות תקשורת סטנדרטיים בגודל‬ ‫על משטח ישר‬ ‫ס״מ או להעמידם כמתגים עצמאיים‬ 48.26 ‫ודא שהמקום שבחרת להתקנה עונה על הדרישות הבאות‬ ‫לפני התקנת המתג או המתגים‬ • ‫הרץ‬ ‫עד‬ ‫וולט ז״ח‬ ‫עד‬...
  • Seite 351 ‫אריזתה‬ ‫ת היחידה מא‬ ‫שלבים להוצא‬ ‫ש‬ ‫הערה‬ ‫די על כל‬ ‫ודווח באופן מייד‬ ‫ת תכולת האריזה‬ ‫בדוק את‬ ‫מאריזתו‬ ‫ני הוצאת המתג מ‬ ‫לפנ‬ ‫עדות לנזק‬ ‫רת‬ ‫המשמשות לקשיר‬ ‫ועות ה‬ ‫את כל הרצ‬ ‫וגזור א‬ ‫נקי וישר‬ ‫קופסה על משטח‬ ‫הנח...
  • Seite 352 ‫התושבות‬ ‫ת‬ ‫הצמדת‬ 1-11 ‫איור‬ ‫ם‬ ‫שורת והדק אותם‬ ‫התקנה בארון תקש‬ ‫ים המיועדים לה‬ ‫ים שסופקו לחור‬ ‫הכנס את הברג‬ ‫בעזרת מברג‬ ‫מתג‬ ‫בצדו השני של המ‬ ‫בארון שב‬ ‫התקנה‬ ‫יך לגבי תושבת ה‬ ‫חזור על התהלי‬ ‫ם במתג מיושרים‬ ‫וודא...
  • Seite 353 ‫בים‬ ‫תגים מרוב‬ ‫עירום מת‬ ‫ע‬ PowerConnect t PowerConnec ct 7000 Series ‫מתגים‬ ‫עד גובה של‬ ‫י‬ ‫ניתן לערום מתגי‬ ‫נ‬ ‫יציאות‬ ‫מתגים באמצעות‬ ‫מחברים מספר מ‬ ‫כאשר מ‬ ‫ח הקדמי‬ ‫יציאות בלוח‬ ‫עם תמיכה בעד‬ ‫ע‬ ‫לת‬ ‫הערימה פועל‬ ‫ות‬...
  • Seite 354 ‫חיבור ערימת מתגים‬ 1-12 ‫איור‬ ‫יציאה‬ ‫יציאה‬ ‫יחידה‬ ‫יחידה‬ ‫יחידה‬ ‫יית טבעת והיא כוללת את החיבורים הפיזיים‬ ‫הערימה מחוברת בטופולוג‬ 1-12 ‫איור‬ ‫ב‬ ‫הבאים בין המתגים‬ • ‫ביחידה‬ ‫מחוברת ליציאה‬ ‫ביחידה‬ ‫יציאה‬ • ‫ביחידה‬ ‫מחוברת ליציאה‬ ‫ביחידה‬ ‫יציאה‬ • ‫ביחידה‬ ‫מחוברת...
  • Seite 355 ‫הפעלה והגדרת תצורה של המתג‬ ‫תרשים הזרימה הבא מציג סקירה כללית של הפעולות שיש לבצע כדי לבצע הגדרת תצורה‬ ‫ראשונית לאחר הוצאת המתג מאריזתו והרכבתו בארון התקשורת‬ ‫התקנה והגדרת תצורה תרשים זרימה‬ 1-13 ‫איור‬ ‫הספק‬ ‫את‬ ‫חבר‬ ‫למסוף‬ ‫הפעל‬ ‫כן‬ ‫להיכנס‬...
  • Seite 356 ‫לאחר‬ ‫הערה‬ ‫ות‬ ‫להוריד את הער‬ ‫תוכל‬ ‫בי מוצר זה‬ ‫הערות היצרן לגב‬ ‫קרא את‬ ‫תמשיך‬ ‫לפני שת‬ port.dell.com/ /manuals ‫בדף‬ Dell ‫תמיכה של‬ ‫המוצר מאתר ה‬ ‫הערה‬ ‫שתמש מאתר‬ ‫ר של התיעוד למש‬ ‫סה העדכנית ביות‬ ‫להשיג את הגירס‬...
  • Seite 357 RJ-45 ‫בדגמי‬ ‫מתג‬ ‫יציאת המסוף במ‬ ‫ל הכבל ישירות לי‬ ‫של‬ ‫חבר ה‬ ‫חבר את מח‬ werConnect 70 000 Series ‫קדמי‬ ‫ימני של הלוח הק‬ ‫וף נמצאת בצד הי‬ ‫יציאת המסו‬ |O|O| 1- . ‫איור‬ ‫כמוצג ב‬ ‫מנת בסמל‬ ‫והיא מסומ‬ ‫: ה‬...
  • Seite 358 ‫בעבר‬ ‫עולם לא הוגדרה‬ ‫מע‬ ‫תצורת מתג‬ ‫אותו‬ • PowerConnec - ct ‫בוצע בהצלחה‬ ‫ב‬ ‫תיחול מתג ה‬ Dell Easy S etup • ‫של‬ ‫דרה הקלה‬ ‫דה של אשף ההגד‬ ‫וצר ושורת הפקוד‬ ‫חיבור המסוף נו‬ VT100 ‫. פי‬ ‫או המסוף החלופ‬...
  • Seite 359 ‫רירת מחדל‬ ‫ב‬ ‫כב‬ ‫בתוך הרשת׳‬ ) ‫׳ב‬ ‫ניהול‬ ‫שבלוח הקדמי לנ‬ ‫ש‬ VLAN ‫לולות ברשת‬ ‫כל‬ ‫׳בתוך הרשת׳‬ Dell Easy Setup ‫רטי‬ ‫ת התצורה של פר‬ ‫ל הנחיות להגדרת‬ ‫כולל‬ ‫של‬ ‫קלה‬ ‫אשף ההגדרה הק‬ ‫א‬ VLAN 1 ‫אחד‬...
  • Seite 360 • ‫׳מחוץ לרשת׳‬ ‫לממשק ה‬ ‫מגדיר את כתובת ה‬ • VLAN 1 ‫שכל יציאות הניהול‬ ‫של ממשק הניתוב לרשת‬ ‫מגדיר את כתובת ה‬ in-band ‫כלולות בו‬ ‫׳בתוך הרשת׳‬ • SNMP SNMP ‫נתונה‬ ‫בכתובת‬ ‫לשימוש עם מנהל‬ ‫ילת ה‬ ‫מגדיר את מחרוזת קה‬ SNMP ‫לא...
  • Seite 361 ‫יחידה‬ – Applyi ing configu uration, p please wai t ... ‫המתן‬ ‫רה‬ ‫מחיל תצור‬ Welcom me to Dell Easy Setu up Wizard Dell ‫ל‬ ‫רה הקלה של‬ ‫לאשף ההגדר‬ ‫ברוך הבא‬ The Se etup Wizar d guides y you through...
  • Seite 362 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system information later. For more information on adding management systems, see the user documentation.
  • Seite 363 ‫ת‬ ‫וספת מערכו‬ ‫נוסף על הו‬ ‫למידע‬ ‫תר‬ ‫ב מאוחר יות‬ ‫ניהול בשלב‬ ‫המשתמש‬ ‫ין בתיעוד ה‬ ‫עיי‬ ‫ניהול‬ To add d a managem ment stati ion: ‫הול‬ ‫יף תחנת ניה‬ ‫להוסי‬ ‫כדי‬ Please e enter th e SNMP com mmunity st ring to be e used.
  • Seite 364 Please enter the user name. [root]: admin Please enter the user password: ******** Please reenter the user password: ******** ‫הזן את שם המשתמש‬ admin ******** ‫הזן את סיסמת המשתמש‬ ******** ‫נא הזן מחדש את סיסמת המשתמש‬ Step 3: ‫שלב‬ Next, IP addresses are setup on the OoB (Out-Of-Band) Interface and/or the VLAN 1 routing interface.
  • Seite 365 Step 4: ‫שלב‬ Would you like to setup the VLAN1 routing interface now? [Y/N] Y ‫כעת‬ VLAN ‫האם ברצונך להגדיר את ממשק הניתוב של‬ ‫כ‬ ‫ל‬ ‫כ‬ Please enter the IP address of the device (A.B.C.D) or enter ‫״‬DHCP ‫(״‬without the quotes) to automatically request an IP address from the network DHCP server.
  • Seite 366 ‫את קובץ התצורה של ההפעלה‬ ‫כ‬ ‫ל‬ ‫כ‬ ‫למחוק את התצורה ולהפעיל מחדש את האשף‬ Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. ‫כעת‬ ‫תודה לך על השימוש באשף ההגדרה הקלה של‬ Dell ‫תעבור...
  • Seite 367 ‫לממשק ה‬ ‫׳מחוץ לרשת׳‬ show ip interface VLAN 1 • ‫הצג ממשק‬ ‫הזן‬ ‫לממשק הניתוב של‬ Dell OpenManage Switch Administrator ‫הזן את כתובת‬ ‫כדי לקבל גישה לממשק‬ VLAN 1 ‫- ה‬ ‫כדי לקבל‬ ‫בשדה הכתובת של דפדפן אינטרנט‬ ‫או ה‬...
  • Seite 368 ‫הקצאת הספקי‬ ‫נמסרים לצורך עמידה בדרישות הבדיקה של‬ ‫י הקצאת הספקי‬ ‫הפרטים הבאים לגב‬ ‫שונות‬ ‫רגולציה‬ ‫הוראות אסדרה‬ PowerConnect 7048P PowerConnect 7024P ‫הספק‬ ‫סוג‬ ‫ספק הכוח‬ ‫צה‬ ‫הספק המוק‬ ‫הספק המוקצה‬ ‫הספק המוקצה‬ ‫הספק המוקצה‬ ‫למערכת בעלת‬ ‫למערכת נטולת‬ ‫למערכת בעלת‬ ‫למערכת...
  • Seite 369 Comutador Dell PowerConnect série 7000 Guia de Primeiros Passos Modelos regulatórios: PC7024, PC7024P, PC7024F, PC7048, PC7048P, PC7048R, e PC7048R-RA...
  • Seite 370 Outras marcas e nomes comerciais podem ser mencionados nesta publicação em referência às entidades proprietárias das marcas e nomes ou seus produtos. A Dell Inc. renuncia qualquer interesse proprietário em marcas e nomes comerciais que não sejam de sua propriedade.
  • Seite 371 Sumário Introdução ..... . . PowerConnect série 7000 Visão geral ..Visão geral do hardware .
  • Seite 372 Montagem do comutador ....Instalação em rack ....Instalação como comutador sem rack .
  • Seite 373: Introdução

    Guia de configuração do usuário disponível no CD de documentação do usuário, ou visite o site de suporte da Dell no endereço support.dell.com para obter as atualizações mais recentes em documentação e firmware.
  • Seite 374: Visão Geral Do Hardware

    17,3 x 18,1 x 1,7 polegadas (L x P x A). Painel frontal do PowerConnect série 7000 As imagens a seguir mostram os painéis frontais dos seis modelos de comutadores PowerConnect série 7000. Figura 1-1. PowerConnect 7024 com 24 portas 10/100/1000BASE-T Portas 10/100/1000BASE-T Combinação autosenssíveis full duplex RJ-45...
  • Seite 375 Figura 1-2. PowerConnect 7024P com 24 portas 10/100/1000BASE-T PoE Plus Portas 10/100/1000BASE-T RJ-45 PoE Plus Combinação fornecendo até 30 W por porta de portas Figura 1-3. PowerConnect 7024F com 24 portas SFP Portas SFP Combinação de portas Figura 1-4. PowerConnect 7048 com 48 portas 10/100/1000BASE-T Portas 10/100/1000BASE-T Combinação autosenssíveis full duplex RJ-45...
  • Seite 376 Figura 1-5. PowerConnect 7048P com 48 portas 10/100/1000BASE-T PoE Plus Portas 10/100/1000BASE-T RJ-45 PoE Combinação Plus fornecendo até 30 W por porta de portas Figura 1-6. PowerConnect 7048R com 48 portas 10/100/1000BASE-T Combinação Portas 10/100/1000BASE-T autosenssíveis full duplex RJ-45 de portas Além das portas do comutador, o painel frontal de cada modelo da série inclui as seguintes portas: •...
  • Seite 377: Portas Do Comutador

    LEDs de status. NOTA: Os LEDs de porta e de sistema no painel frontal não são iguais em todos os modelos. A figura 1-7 mostra os LEDs nos comutadores PowerConnect 7024, PowerConnect 7024F e PowerConnect 7048. Portas do comutador O painel frontal do PowerConnect 7024 e do PowerConnect 7024P fornece 24 portas Gigabit Ethernet (10/100/1000BASE-T) RJ-45 com quatro combinações de portas SFP que possuem modo autossensível para...
  • Seite 378: Porta Do Console

    O painel do PowerConnect 7048, PowerConnect 7048P e do PowerConnect 7048R fornece 48 portas Gigabit Ethernet (10/100/1000BASE-T) RJ-45 com quatro combinações de portas SFP . As portas do comutador PowerConnect 7048P são compatíveis com IEEE 802.3at-2009 (PoE Plus) e podem fornecer até...
  • Seite 379: Porta Usb

    Porta USB A porta USB fêmea tipo A suporta uma unidade de memória flash compatível com USB 2.0. O comutador PowerConnect pode ler ou gravar em uma unidade flash formatada como FAT-32. Você pode usar uma unidade flash USB para copiar arquivos e imagens de configurações de comutador entre a unidade flash USB e o comutador.
  • Seite 380: Powerconnect Série 7000 Painel Traseiro

    PowerConnect série 7000 Painel traseiro As imagens a seguir mostram o painel traseiro dos comutadores PowerConnect série 7000. Figura 1-8. Painel traseiro do PC7024, PC7024F e PC7048 Ventilação Receptáculo Receptáculo de fonte de Dual 10G Slots para SFP+, 10GBASE-T, de energia CA alimentação CC ou módulos de empilhamento/10 GbE redundante...
  • Seite 381: Slots De Expansão Para Módulos De Plug-In

    Fontes de alimentação PC7024 e PC7024F Os comutadores PowerConnect 7024 e PowerConnect 7024F têm uma fonte de alimentação interna de 180 watts. A fonte de alimentação externa adicional (PowerConnect RPS720) fornece 180 watts de energia e proporciona redundância completa para o comutador.
  • Seite 382: Sistema De Ventilação

    A energia não deve ser conectada antes da inserção no chassi. Sistema de ventilação Três ventiladores refrigeram o PowerConnect 7024, PowerConnect 7024F e PowerConnect 7048. O PowerConnect 7024P e o PowerConnect 7048P possuem dois ventiladores cada, com um terceiro ventilador na fonte de alimentação interna.
  • Seite 383: Led Localizador

    LED localizador O painel traseiro inclui um LED para ajudar a identificar o comutador em um rack ou uma sala com vários comutadores. No sistema de gerenciamento remoto, você pode definir que o LED pisque para auxiliar na identificação do local físico do comutador por você...
  • Seite 384: Remoção Do Comutador Da Embalagem

    Remoção do comutador da embalagem Conteúdo da embalagem Ao retirar cada comutador da respectiva embalagem, certifique-se de que os seguintes itens foram fornecidos: • Um comutador PowerConnect. • Um cabo de alimentação CA (dois cabos de alimentação CA para o PowerConnect 7048R) •...
  • Seite 385: Montagem Do Comutador

    Montagem do comutador ADVERTÊNCIA: Leia as informações de segurança na seção Informações sobre segurança e regulamentação, bem como as informações de segurança de outros comutadores que serão conectados ou darão suporte ao equipamento. O conector de alimentação CA está no painel traseiro do comutador. Instalação em rack ADVERTÊNCIA: Não utilize kits de montagem em rack para sustentar o...
  • Seite 386: Instalação Como Comutador Sem Rack

    4 Insira o comutador no rack de 48,26 cm, certificando-se de que os orifícios de montagem em rack do comutador estejam alinhados com os orifícios de montagem do próprio rack. 5 Fixe o comutador no rack com os parafusos do rack ou com porcas e parafusos do gabinete com buchas, dependendo do tipo de rack disponível.
  • Seite 387: Empilhamento De Vários Comutadores

    Empilhamento de vários comutadores É possível montar o comutador PowerConnect PowerConnect série 7000 em pilhas com até 12 unidades de altura, fornecendo suporte para até 576 portas de painel frontal. Quando vários comutadores forem conectados juntos através das portas da pilha, eles operarão como uma única unidade com uma contagem de portas maior.
  • Seite 388 Figura 1-12. Conexão de pilhas de comutadores Porta XG1 Porta XG2 Unidade 1 Unidade 2 Unidade 3 A pilha na figura 1-12 está conectada em uma topologia em anel e possui as seguintes conexões físicas entre os comutadores: • A porta XG1 na unidade 1 está conectada à porta XG2 na unidade 2. •...
  • Seite 389: Inicialização E Configuração Do Comutador

    Inicialização e configuração do comutador O seguinte fluxograma fornece uma visão geral das etapas utilizadas para realização da configuração inicial depois que o comutador for retirado da embalagem e montado. Figura 1-13. Fluxograma de instalação e configuração Conectar a alimentação e o console Ligar Entrar no...
  • Seite 390: Conexão Do Comutador Ao Terminal

    NOTA: Antes de continuar, leia as notas de versão do produto. É possível baixar as notas de versão do site de suporte da Dell no endereço support.dell.com/manuals. NOTA: Recomendamos que você obtenha a versão mais recente da documentação do usuário no site de suporte da Dell, no endereço...
  • Seite 391 Selecione Terminal keys (Teclas do terminal) para as teclas de função, de seta e Ctrl. Certifique-se de que a configuração corresponda à opção Terminal keys (Teclas de terminal) e não a Microsoft Windows keys (Teclas Windows). NOTA: Quando for utilizar o HyperTerminal com o Microsoft Windows 2000, certifique-se de que o Windows 2000 Service Pack 2 ou posterior esteja instalado.
  • Seite 392: Conexão Do Comutador À Fonte De Alimentação

    Conexão do comutador à fonte de alimentação AVISO: Leia as informações de segurança na seção Informações sobre segurança e regulamentação, bem como as informações de segurança de outros comutadores que serão conectados ou darão suporte ao equipamento. O comutador PowerConnect 7048R possui duas fontes de alimentação para operação redundante ou de compartilhamento de carga.
  • Seite 393: Inicialização Do Comutador

    • O comutador PowerConnect inicializou corretamente. • A conexão do console foi estabelecida e o aviso do Dell Easy Setup Wizard (Assistente de configuração fácil da Dell) é exibido na tela do terminal VT100 ou equivalente. A configuração inicial do comutador é efetuada pela porta de console. Após a configuração inicial, será...
  • Seite 394: Habilitação Do Gerenciamento Remoto

    Por padrão, todas as portas na banda fazem parte de VLAN 1. O Dell Easy Setup Wizard (Assistente de configuração fácil da Dell) inclui avisos para configurar as informações de rede para a interface do gerenciamento fora de banda e a interface de roteamento VLAN 1.
  • Seite 395: Sessão De Exemplo

    Para obter mais informações sobre como realizar a configuração inicial usando a CLI, consulte o Guia de referência da CLI. Este Guia de inicialização mostra como utilizar o Easy Setup Wizard (Assistente de configuração fácil) para a configuração inicial do comutador. O assistente define a seguinte configuração para o comutador: •...
  • Seite 396 O exemplo a seguir contém a sequência de avisos e respostas associadas à execução de uma sessão de exemplo do Dell Easy Setup Wizard (Assistente de configuração fácil da Dell), na qual se utilizam os valores de entrada listados anteriormente.
  • Seite 397 The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Network Manager or other management interfaces to change this setting, and to add additional management system information later.
  • Seite 398 Please enter the IP address of the Management System (A.B.C.D) or wildcard (0.0.0.0) to manage from any Management Station. [0.0.0.0]: 10.1.2.100 Step 2: Now we need to setup your initial privilege (Level 15) user account. This account is used to login to the CLI and Web interface.
  • Seite 399 If the information is incorrect, enter (N) to discard the configuration and restart the wizard: [Y/N] y Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. Applying Interface configuration, please wait ...
  • Seite 400: Próximas Etapas

    Para a interface de roteamento VLAN 1, insira mostrar interface ip. Para acessar a interface do Dell OpenManage Switch Administrator (Administrador de comutador do Dell OpenManage), insira o endereço IP da interface de gerenciamento fora de banda ou VLAN 1 no campo de endereço de um navegador da Web.
  • Seite 401: Fornecimento De Energia

    Fornecimento de energia predefinido PoE As informações a seguir sobre fornecimento de energia predefinido PoE são fornecidas em conformidade com os requisitos de teste regulatórios. Tipo de fonte de PowerConnect 7024P PowerConnect 7048P alimentação/Watts Energia alocada Energia alocada Energia alocada Energia alocada para sistema que para sistema PoE...
  • Seite 402 Guia de Primeiros Passos...
