Einführung Dieses Dokument enthält grundlegende Informationen über die Dell PowerConnect M8024-k Switches, einschließlich der Switch-Installation und der Erstkonfiguration. Informationen über das Konfigurieren und Überwachen von Switch-Funktionen finden Sie in der User’s Configuration Guide (Konfigurationsanleitung) auf der Dell Support-Website http://support.dell.com/manuals, wo Sie auch die neuesten Updates für Dokumentation und Firmware erhalten. -
Seite 78: Hardware-Übersicht

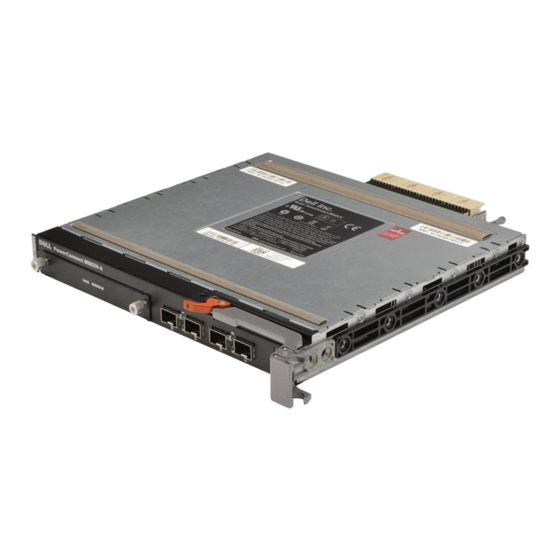

über die Gehäusemittelplatine verbunden. Der Datenverkehr an diesem Port ist vom Betriebsnetzwerk an den Switch-Ports getrennt und lässt sich nicht per Switch oder Routing auf das Betriebsnetzwerk lenken. Vorderseite Das folgende Bild zeigt die Vorderseite des PowerConnect M8024-k: Abbildung 1-1. Vorderseite des PowerConnect M8024-k Erweiterungssteckplatz SFP+ Ports... -
Seite 79: Sfp+ Ports
10-Gigabit-Module. Außerdem sind eine serielle USB- Konsolenschnittstelle für Verwaltungsfunktionen und LEDs für den Port- und Systemstatus vorhanden. SFP+ Ports Der PowerConnect M8024-k bietet vier SFP+ Ports für SR-, LR- und LRM-Transceiver und SFP+ Direktanschlusskabel. SFP-Transceiver und Direktanschlusskabel sind separat erhältlich. Erweiterungssteckplatz Der 10G-Erweiterungssteckplatz unterstützt die folgenden Module:... -
Seite 80: Installation
Abbildung 1-2. LEDs auf der Vorderseite Systemstatus-LED Stromversorgungs-LED Tabelle 1-1 enthält die Erklärungen zu den Status-LEDs: Tabelle 1-1. PowerConnect M8024-k – Zustände der Stromversorgungs- und Status-LEDs Farbe Definition Grün Der Switch wird mit Strom versorgt. Der Switch wird nicht mit Strom versorgt. -
Seite 81: Auspacken Des Switches
• Umgebungstemperatur – Die Umgebungstemperatur beim Switchbetrieb liegt zwischen 10° und 35 ºC. ANMERKUNG: Oberhalb von 900 m muss von der maximalen Temperatur 1 °C pro 300 m abgezogen werden. • Relative Luftfeuchtigkeit – Die relative Luftfeuchtigkeit beim Betrieb liegt zwischen 8% und 85% (nicht-kondensierend) bei einer maximalen Feuchtigkeitsänderung von 10% pro Stunde. -
Seite 82: Starten Und Konfigurieren Des Switches
Starten und Konfigurieren des Switches Das folgende Flussdiagramm ist ein Überblick für das Durchführen der Erstkonfiguration, nachdem der Switch ausgepackt und eingebaut wurde. Abbildung 1-3. Flussdiagramm zu Installation und Konfiguration Stromversorgung und Konsole anschließen Einschalten Boot-Menü aufrufen? Nein Option 2 wählen Programm von Flash in RAM laden... -
Seite 83: Verbinden Eines Switches Mit Einem Terminal
Gerät an ein Terminal an, um den Switch zu konfigurieren. ANMERKUNG: Lesen Sie die Versionshinweise für dieses Produkt, bevor Sie fortfahren. Sie können die Versionshinweise von der Dell Support-Website unter support.dell.com/manuals herunterladen. ANMERKUNG: Es wird empfohlen, die neueste Version der Benutzer- dokumentation von der Dell Support-Website http://support.dell.com/manuals... -
Seite 84: Starten Des Switches
Informationen zu den Service Packs für Windows 2000 finden Sie unter microsoft.com. 3 Verbinden Sie den USB-Stecker am Kabel direkt mit dem Switch- Konsolen-Port. Der Konsolen-Port des PowerConnect M8024-k befindet sich auf der Vorderseite rechts, wie dargestellt in Abbildung 1-4. Abbildung 1-4. PowerConnect M8024-k USB-Konsolen-Port... -
Seite 85: Durchführen Der Erstkonfiguration
Zustand, in dem Sie ihn erhalten haben. • Der PowerConnect-Switch wurde erfolgreich gestartet. • Es besteht eine Konsolenverbindung und die Befehlszeile des Dell Easy- Setup-Assistenten wird auf dem Bildschirm des VT100-Terminals bzw. des entsprechenden Systems angezeigt. Die Erstkonfiguration des Switches wird über den Konsolen-Port vorgenommen. -
Seite 86: Durchführen Der Erstkonfiguration
Durchführen der Erstkonfiguration Sie können die Erstkonfiguration mit dem Dell Easy Setup-Assistenten vornehmen oder über die CLI (Befehlszeilenschnittstelle) durchführen. Der Assistent wird automatisch gestartet, wenn die Switch-Konfigurationsdatei leer ist. Sie können den Assistenten jederzeit beenden, indem Sie [Strg+z] eingeben, doch gehen dabei alle festgelegten Konfigurationeinstellungen verloren und der Switch verwendet die Standardwerte. - Seite 87 <Eingabetaste> drücken, ohne eine Option gewählt zu haben, akzeptieren Sie damit den Standardwert. Hilfetexte sind in Klammern gesetzt. Das folgende Beispiel enthält eine Abfolge von Eingabeaufforderungen und Reaktionen im Rahmen einer beispielhaften Sitzung mit dem Dell Easy- Setup-Assistenten, wobei die oben genannten Eingabewerte verwendet werden.
- Seite 88 The system is not setup for SNMP management by default. (Das System ist standardmäßig nicht für SNMP- Verwaltung eingerichtet.) To manage the switch using SNMP (required for Dell Network Manager) you can (Zur Verwaltung des Switches mit SNMP [notwendig für Dell Network Manager] bestehen folgende Möglichkeiten:) Set up the initial SNMP version 2 account now.
- Seite 89 Step 2: (Schritt 2:) Now we need to setup your initial privilege (Level 15) user account. (Nun wird das Benutzerkonto mit der anfänglichen Berechtigungsstufe [Stufe 15] eingerichtet.) This account is used to login to the CLI and Web interface. (Dieses Account dient zur Anmeldung an die CLI- und die Web-Schnittstelle.) You may setup other accounts and change privilege levels later.
- Seite 90 To access the switch through any Management Interface you can (Für den Switch-Zugriff über eine beliebige Verwaltungsschnittstelle können Sie) Setup the IP address for the Management Interface. (Die IP-Adresse für die Verwaltungsschnitttstelle zuweisen.) Setup the default gateway if IP address is manually configured on both routing and OOB interface.
-
Seite 91: Nächste Schritte
Sie [N] ein, um die Konfiguration zu verwerfen und den Assistenten neu zu starten:) [Y/N] y ([J/N] j) Thank you for using the Dell Easy Set up Wizard. (Der Dell Easy Setup-Assistent ist damit abgeschlossen.) You will now enter CLI mode. (Sie gelangen nun in den CLI-Modus.) - Seite 92 Telnet- oder SSH-Client ein. Alternativ können Sie weiterhin den Konsolen- Port zum lokalen CLI-Zugriff auf den Switch verwenden. Der PowerConnect M8024-k Switch unterstützt grundlegende Switch- Funktionen wie VLANs, 802.1X, RADIUS und TACACS+. Weitere Informationen über die Funktionen in der Betriebsart Simple (Einfach)
