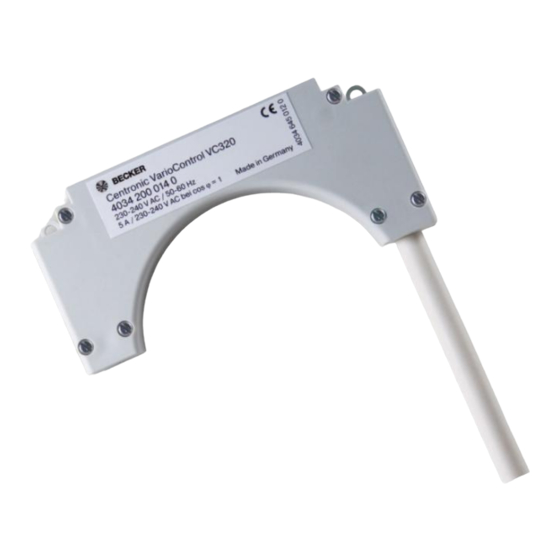

Centronic VarioControl
VC320
Montage- und Betriebsanleitung
de
Funkempfänger Rollladen
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
Roller shutter radio receiver
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
Notice de montage et d'utilisation
fr
Récepteur radio pour volets roulants
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
nl
Draadloze ontvanger rolluiken
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker Centronic VarioControl VC320

Inhaltszusammenfassung für Becker Centronic VarioControl VC320

  • Seite 1 Montage- en gebruiksaanwijzing Draadloze ontvanger rolluiken Belangrijke informatie voor: • de monteur / • de elektricien / • de gebruiker Aan de betreffende personen doorgeven! De gebruiker dient deze originele gebruiksaanwijzing te bewaren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines.....................  3 Gewährleistung.................. 3 Sicherheitshinweise .................  4 Bestimmungsgemäße Verwendung ............ 5 Anschluss.................... 6 Montage .................... 8 Einlernen des Funks .................  9 Zwischenposition .................. 10 Lüftungsposition .................. 11 Sender löschen .................. 12 Programmieren der Fahrzeiten.............. 13 Löschen der Fahrzeiten ................ 14 Technische Daten ................... 14 Was tun wenn...?.................. 15 2 - de...

  • Seite 3: Allgemeines

    Allgemeines Der vom Werk ausgelieferte Funkempfänger wandelt Funksignale in Steuer- signale um. Ein bedrahteter Antrieb kann mit dem Funkempfänger per Funk gesteuert werden. Der Funkempfänger kann mit allen Sendern des Centronic Steuerungsprogramms angesteuert werden. Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Allgemeine Hinweise • Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie die Bestimmungen für nasse und feuchte Räume nach VDE 100, sind beim Anschluss einzuhalten. •...

  • Seite 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Funkempfänger in der vorliegenden Anleitung darf ausschließlich für die Ansteuerung von Rollladenanlagen verwendet werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä- fen). • Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei- ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso- nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher- heitseinrichtungen abgedeckt ist.

  • Seite 6: Anschluss

    Anschluss VORSICHT • Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine Elektrofachkraft! • Achten Sie bei der Montage des Rollladens immer darauf, dass die Leitungen nicht bei Betrieb der Anlage beschä- digt werden können. Decken Sie scharfe Kanten, über die das Kabel geführt wird, mit entsprechendem Schutzband ab.
  • Seite 7 Schließen Sie den Rohrantrieb wie folgt an: Rohrantrieb Dichtungsring Lernen Sie einen Sender in den Empfänger ein (siehe Kapitel „Einlernen des Funks [} 9]“) Achten Sie auf optimalen Funkempfang. Überprüfen Sie die Drehrichtung des Rohrantriebes. Sollte die Drehrichtung nicht stimmen, tauschen Sie die Anschluss- drähte des Rohrantriebes.

  • Seite 8: Montage

    Montage 105 mm Befestigungslasche Tiefe: 20 mm Es gibt 2 Möglichkeiten der Montage: Sie können den Funkempfänger mit zwei Schrauben Ø 3mm durch die Befestigungslaschen anschrauben. Sie haben die Möglichkeit den Funkempfänger mit Hilfe der beigelegten Klebepads fest zu kleben. Achten Sie darauf, dass die Klebestelle trocken, sauber und fettfrei ist.

  • Seite 9: Einlernen Des Funks

    Einlernen des Funks Schließen Sie den Funkempfänger an die Spannungsversorgung an. Jetzt schalten Sie die Spannung ein. Der Funkempfänger geht für 3 Minuten in Lernbereitschaft. Mastersender einlernen Unter Mastersender versteht man den ersten in einen Emp- fänger eingelernten Sender. Im Gegensatz zu weiteren hin- zugelernten Sendern ermöglicht der Mastersender u.a.

  • Seite 10: Zwischenposition

    Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch ein- mal für 3 Sekunden. ▻ Die Quittierung erfolgt durch ein „Nicken“ des Behanges. ► Der neue Sender ist nun eingelernt. Zwischenposition Die Zwischenposition ist eine frei wählbare Position des Roll- ladens, zwischen der oberen und unteren Endlage.

  • Seite 11: Lüftungsposition

    Lüftungsposition Mit dieser Funktion können Sie den Rollladen aus der unteren Endlage soweit wieder Auffahren, dass die Lüftungsschlitze geöffnet werden. Vor dem Einstellen der Lüftungsposition müssen beide Endlagen eingestellt sein. Die Lüftungsposition wird aus der unteren Endlage angefah- ren. Einstellen der Lüftungsposition Fahren Sie den Behang aus der unteren Endlage in die gewünschte Lüftungs- position.

  • Seite 12: Sender Löschen

    Sender löschen Sender einzeln löschen Der eingelernte Mastersender kann nicht gelöscht werden. Er kann nur überschrieben werden. Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden. ▻ Die Quittierung erfolgt durch ein „Nicken“ des Behanges. Jetzt drücken Sie die Einlerntaste des zu löschenden Senders für 3 Sekunden ▻...

  • Seite 13: Master Überschreiben

    Master überschreiben Schalten Sie die Spannungsversorgung des Funkempfängers aus und nach 10 Sekunden wieder ein. ▻ Der Funkempfänger geht für 3 Minuten in Lernbereitschaft. Damit der neue Mastersender nur in den gewünschten Funk- empfänger eingelernt wird, müssen Sie alle anderen Emp- fänger, die mit an der gleichen Spannungsversorgung ange- schlossen sind, aus der Lernbereitschaft bringen.

  • Seite 14: Löschen Der Fahrzeiten

    Löschen der Fahrzeiten Beim Löschvorgang werden immer beide Fahrzeiten ge- löscht. Um die AUF- und AB-Fahrzeit zu löschen, drücken Sie die STOPP-Taste für 10 Sekunden. Die Quittierung erfolgt durch ein „Nicken“ des Behanges. Die Fahrzeiten sind gelöscht. Technische Daten Nennspannung 230-240 V AC / 50 Hz Schaltstrom 5 A /230-240 V AC bei cos...

  • Seite 15: Was Tun Wenn

    Was tun wenn...? Problem Abhilfe Antrieb läuft nicht. Anschluss prüfen. Antrieb läuft in die falsche Richtung Anschlussdrähte tauschen. Der Funkempfänger führt manuelle Sender einlernen. Fahrbefehle nicht aus. Der Funkempfänger führt automati- Sender einlernen. sche Fahrbefehle nicht aus. Stellen Sie den Schiebeschalter des Senders auf Funkempfänger nimmt keine Schalt- Sender mit...
  • Seite 31 31 - en...
  • Seite 47 47 - fr...
  • Seite 63 63 - nl...
  • Seite 64 4034 630 031 0f     09.12.2015   ...
