Systemübersicht
3.4 Central Interface Module (CIM)

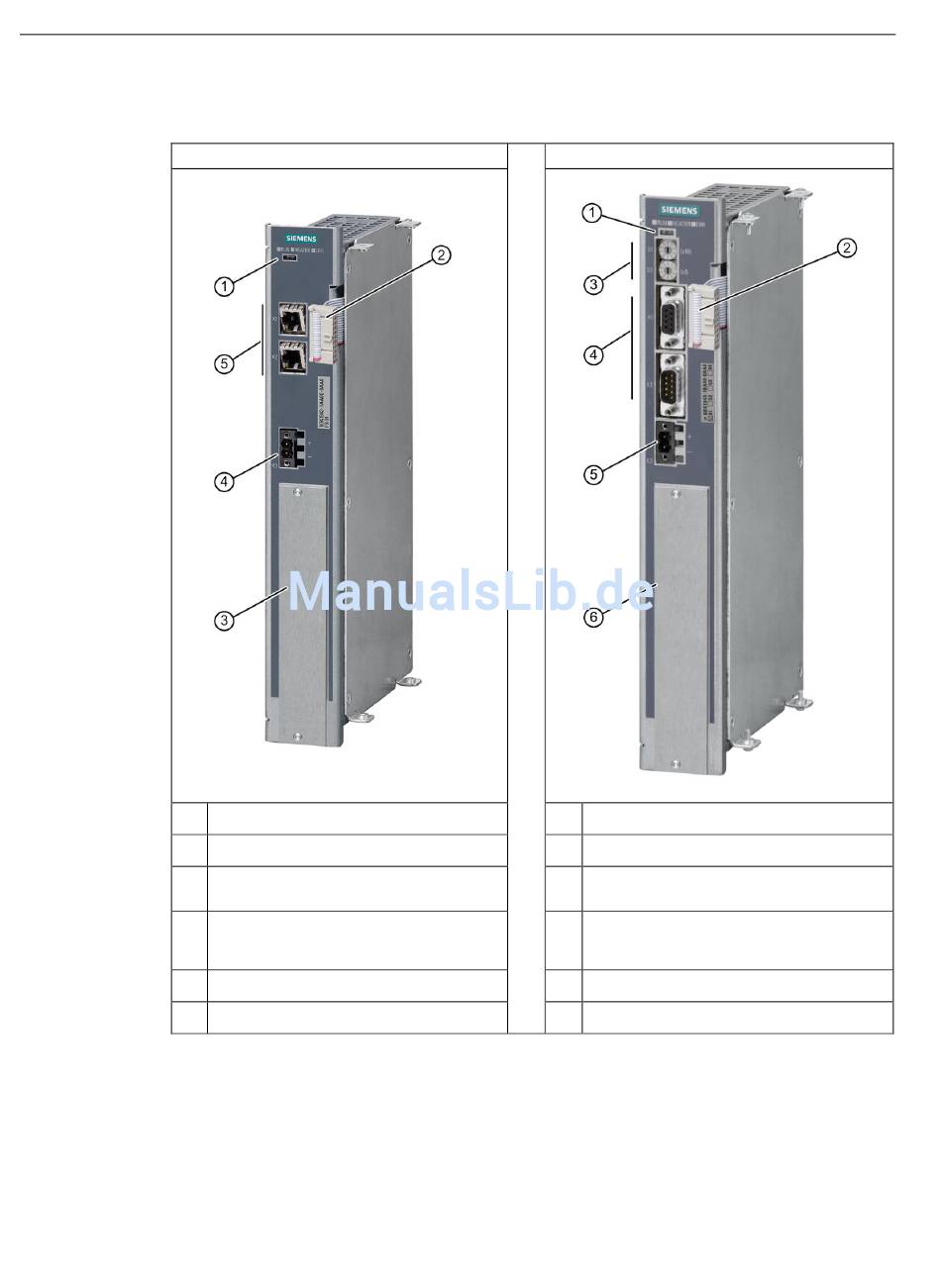

Aufbau
①
②
③
④
⑤
18
CIM4310 PROFINET
LED-Betriebsanzeige
Systemschnittstelle zu POM
Steckplatz für Peripheriemodul
DC 24 V Versorgung X3
PROFINET-Schnittstelle X1, X2
CIM4310 PROFIBUS
①
LED-Betriebsanzeige
②
Systemschnittstelle zu POM
③
Adresswahlschalter S1 / S2 für
PROFIBUS
④
PROFIBUS DP-Schnittstelle X1
•
Serviceschnittstelle X2
•
⑤
DC 24 V Versorgung X3
⑥
Steckplatz für Peripheriemodul
SIPLUS HCS4300 PROFINET / PROFIBUS DP
