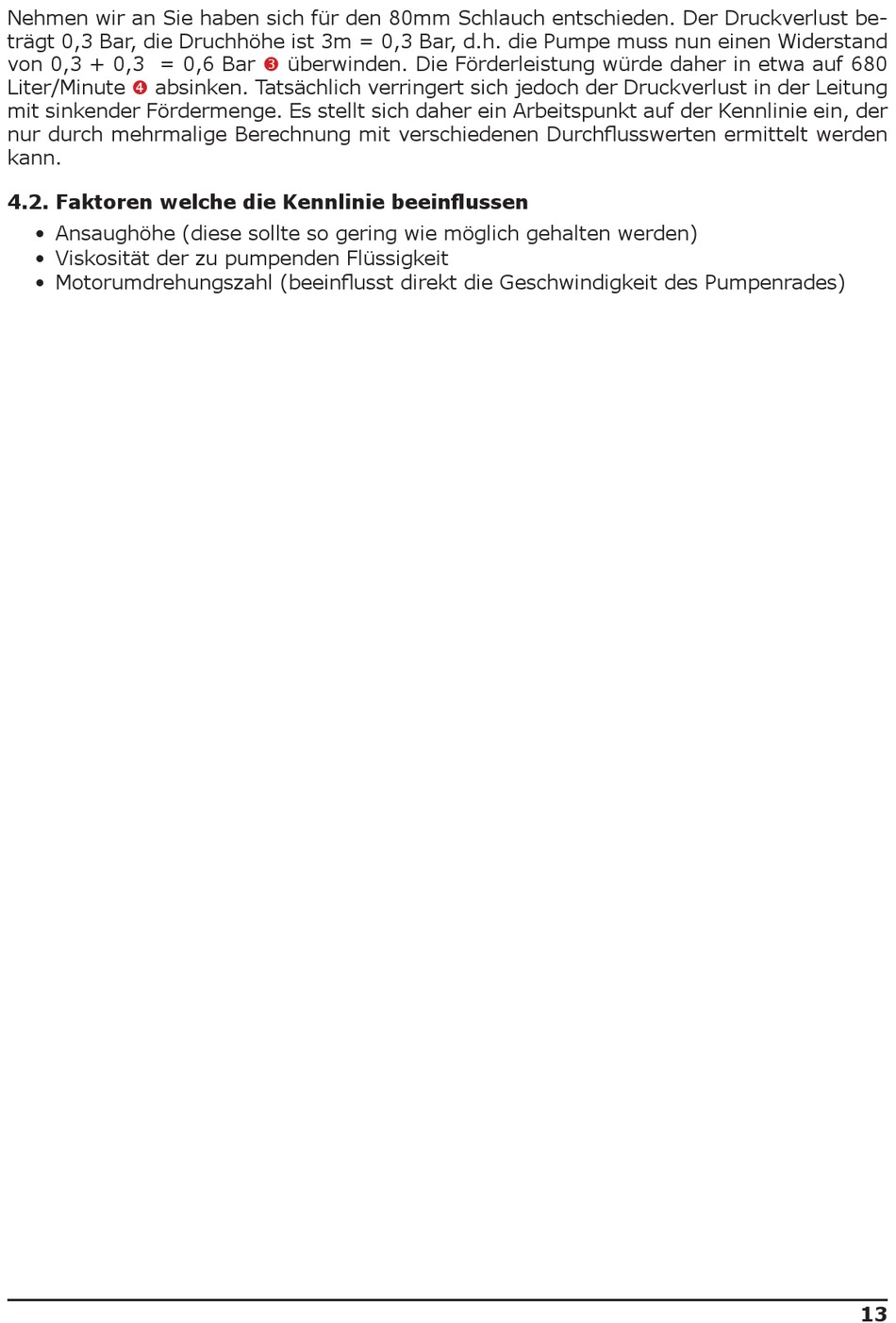

Nehmen wir an Sie haben sich für den 80mm Schlauch entschieden. Der Druckverlust be-
trägt 0,3 Bar, die Druchhöhe ist 3m = 0,3 Bar, d.h. die Pumpe muss nun einen Widerstand
von 0,3 + 0,3 = 0,6 Bar
Liter/Minute
absinken. Tatsächlich verringert sich jedoch der Druckverlust in der Leitung
mit sinkender Fördermenge. Es stellt sich daher ein Arbeitspunkt auf der Kennlinie ein, der
nur durch mehrmalige Berechnung mit verschiedenen Durchflusswerten ermittelt werden
kann.
4.2. Faktoren welche die Kennlinie beeinflussen
• Ansaughöhe (diese sollte so gering wie möglich gehalten werden)
• Viskosität der zu pumpenden Flüssigkeit
• Motorumdrehungszahl (beeinflusst direkt die Geschwindigkeit des Pumpenrades)
überwinden. Die Förderleistung würde daher in etwa auf 680
13
