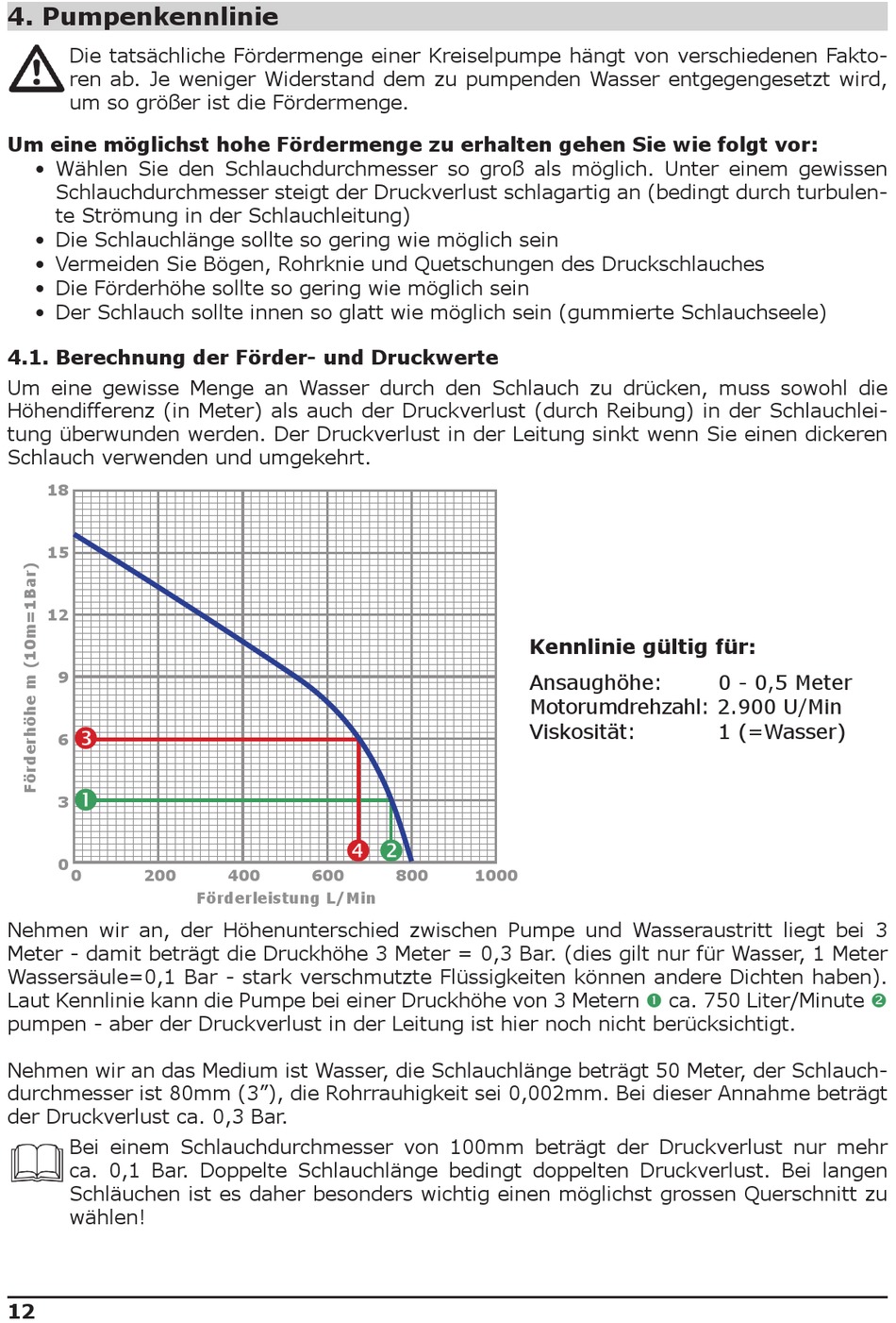

4. Pumpenkennlinie
Die tatsächliche Fördermenge einer Kreiselpumpe hängt von verschiedenen Fakto-
ren ab. Je weniger Widerstand dem zu pumpenden Wasser entgegengesetzt wird,
um so größer ist die Fördermenge.
Um eine möglichst hohe Fördermenge zu erhalten gehen Sie wie folgt vor:
• Wählen Sie den Schlauchdurchmesser so groß als möglich. Unter einem gewissen
Schlauchdurchmesser steigt der Druckverlust schlagartig an (bedingt durch turbulen-
te Strömung in der Schlauchleitung)
• Die Schlauchlänge sollte so gering wie möglich sein
• Vermeiden Sie Bögen, Rohrknie und Quetschungen des Druckschlauches
• Die Förderhöhe sollte so gering wie möglich sein
• Der Schlauch sollte innen so glatt wie möglich sein (gummierte Schlauchseele)
4.1. Berechnung der Förder- und Druckwerte
Um eine gewisse Menge an Wasser durch den Schlauch zu drücken, muss sowohl die
Höhendifferenz (in Meter) als auch der Druckverlust (durch Reibung) in der Schlauchlei-
tung überwunden werden. Der Druckverlust in der Leitung sinkt wenn Sie einen dickeren
Schlauch verwenden und umgekehrt.
18
15
12
9
6
3
0
0
200
Nehmen wir an, der Höhenunterschied zwischen Pumpe und Wasseraustritt liegt bei 3
Meter - damit beträgt die Druckhöhe 3 Meter = 0,3 Bar. (dies gilt nur für Wasser, 1 Meter
Wassersäule=0,1 Bar - stark verschmutzte Flüssigkeiten können andere Dichten haben).
Laut Kennlinie kann die Pumpe bei einer Druckhöhe von 3 Metern
pumpen - aber der Druckverlust in der Leitung ist hier noch nicht berücksichtigt.
Nehmen wir an das Medium ist Wasser, die Schlauchlänge beträgt 50 Meter, der Schlauch-
durchmesser ist 80mm (3"), die Rohrrauhigkeit sei 0,002mm. Bei dieser Annahme beträgt
der Druckverlust ca. 0,3 Bar.
Bei einem Schlauchdurchmesser von 100mm beträgt der Druckverlust nur mehr
ca. 0,1 Bar. Doppelte Schlauchlänge bedingt doppelten Druckverlust. Bei langen
Schläuchen ist es daher besonders wichtig einen möglichst grossen Querschnitt zu
wählen!
12
400
600
Förderleistung L/Min
Kennlinie gültig für:
Ansaughöhe:
Motorumdrehzahl: 2.900 U/Min
Viskosität:
800
1000
0 - 0,5 Meter
1 (=Wasser)
ca. 750 Liter/Minute
