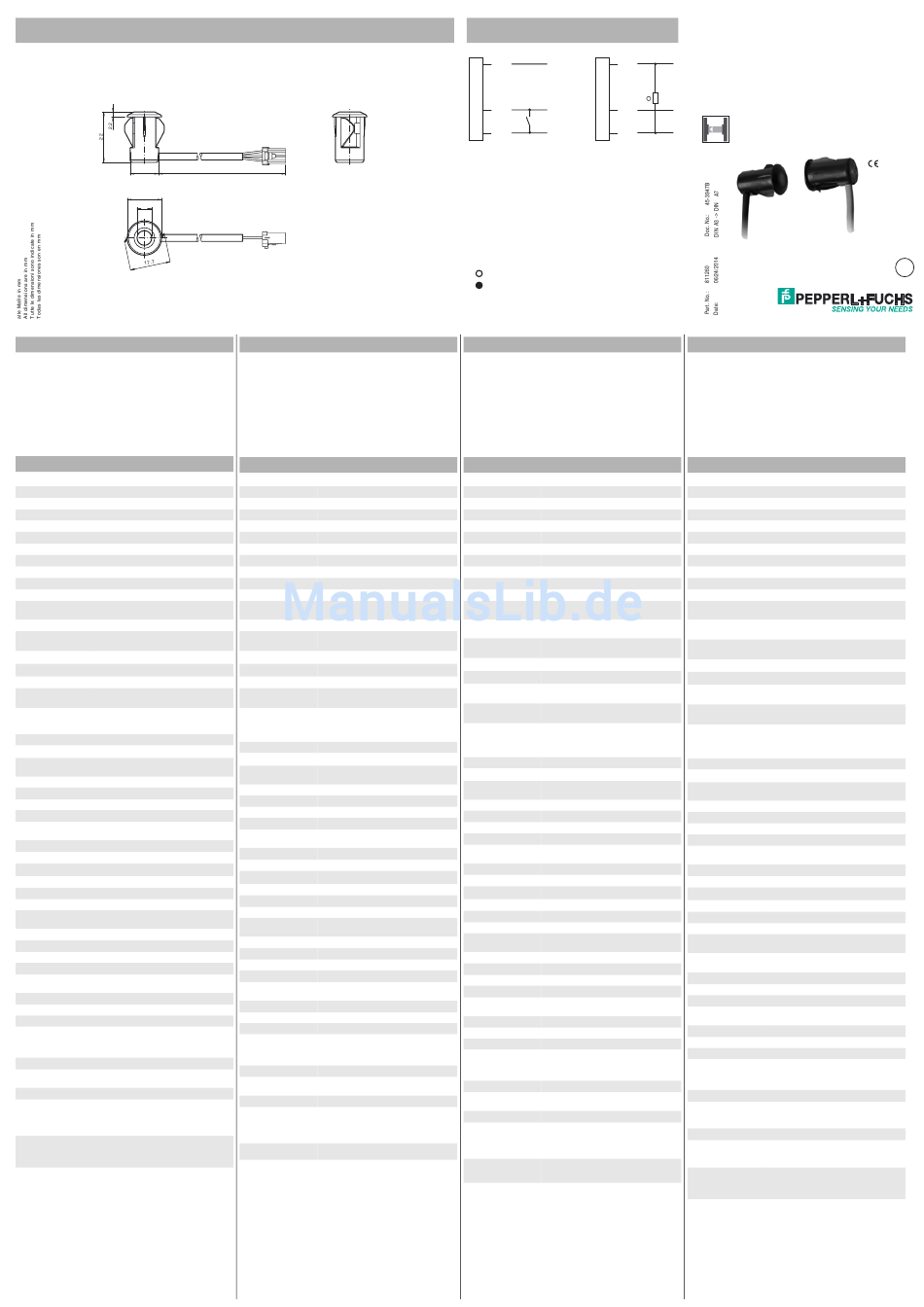

Pepperl+Fuchs BB10-P/25/33/76b/103/115e Bedienungsanleitung

Abmessungen:
Construzione:
ø 12.4
ø 15
ø 6
Deutsch
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachper-
sonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie,
darf nicht für Personenschutz oder NOT-AUS-Funktion
verwendet werden.
Technische Daten
Einzelkomponenten
Sender BB10-T/33/76b/115e
Empfänger BB10-R/25/33/103/115e
Allgemeine Daten
Betriebsreichweite 0 ... 6 m
Grenzreichweite 8 m
Lichtsender IRED
Lichtart infrarot, Wechsellicht , 880 nm
Lichtfleckdurchmesser ca. 1300 mm im Abstand von 6 m
Öffnungswinkel Sender: +/- 8 ° Empfänger: +/- 10 °
Lichtaustritt frontal
Fremdlichtgrenze Halogenlicht 100000 Lux ; gemäß EN 60947-
5-2:2007
Mitgeliefertes Zubehör 7 m PVC-Kabel mit 3-poligen JST Stecker
Kenndaten funktionale
Sicherheit
MTTF 795 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienele-
mente
Funktionsanzeige LED rot: leuchtet bei Empfang des Sen-
destrahls ; blinkt bei Unterschreiten der Funk-
tionsreserve; aus bei Strahlunterbrechung
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Sender: ≤ 20 mA
Leerlaufstrom I
0
Empfänger: ≤ 10 mA
Eingang
Testeingang Senderabschaltung bei 0 V
Ausgang
Schaltungsart hellschaltend
Signalausgang 1 PNP-Ausgang, kurzschlussfest, verpolsi-
cher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
≤ 1,5 V DC
Spannungsfall U
d
Schaltfrequenz f 62,5 Hz
Ansprechzeit 8 ms
Umgebungsbedingungen
Umgebungstemperatur -40 ... 60 °C (-40 ... 140 °F) , fest verlegt
-20 ... 60 °C (-4 ... 140 °F) , beweglich
Lagertemperatur
-40 ... 70 °C (-40 ... 158 °F)
Relative Luftfeuchtigkeit 90 % , nicht kondensierend
Mechanische Daten
Schutzart IP67
Anschluss 0,15 m Kabel mit 3-poligen JST Stecker Emp-
fänger: grau ; Sender: schwarz
Material
Gehäuse PC , schwarz
Lichtaustritt Kunststoffscheibe
Masse ca. 25 g je Gerät
Normen- und Richtlinien-
konformität
Richtlinienkonformität
EMV-Richtlinie 2004/108/ EN 60947-5-2:2007
EG
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Zulassungen und Zertifi-
kate
Produkte, deren max. Betriebsspannung ≤36
CCC-Zulassung
V ist, sind nicht zulassungspflichtig und daher
nicht mit einer CCC-Kennzeichnung verse-
hen.
UN/ECE Regelungsnummer Typgenehmigungsnummer: 036938
10 (E1)
1 BN
2 BU
3 BK
150
English
Security Instructions:
• Read the operating instructions before attempting
commissioning
• Installation, connection and adjustments should only be
undertaken by specialist personnel
• No safety component for protection of personnel or
EMERGENCY-STOP functions.
Technical data
System components
Emitter BB10-T/33/76b/115e
Receiver BB10-R/25/33/103/115e
General specifications
Effective detection range 0 ... 6 m
Threshold detection range 8 m
Light source IRED
Light type modulated infrared light , 880 nm
Diameter of the light spot approx. 1300 mm at a distance of 6 m
Angle of divergence Emitter: +/- 8 ° Receiver: +/- 10 °
Optical face frontal
Ambient light limit halogen light 100000 Lux ; according to EN
60947-5-2:2007
Accessories provided 7 m PVC cable with 3-pin JST connector
Functional safety related
parameters
MTTF 795 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating
means
Function indicator LED red: lights up when receiving the light
beam ; flashes when falling short of the stabi-
lity control; OFF when light beam is interrup-
ted
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Emitter: ≤ 20 mA
No-load supply current I
0
Receiver: ≤ 10 mA
Input
Test input emitter deactivation at 0 V
Output
Switching type light on
Signal output 1 PNP output, short-circuit protected, reverse
polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA
≤ 1.5 V DC
Voltage drop U
d
Switching frequency f 62.5 Hz
Response time 8 ms
Ambient conditions
Ambient temperature -40 ... 60 °C (-40 ... 140 °F) , fixed
-20 ... 60 °C (-4 ... 140 °F) , movable
Storage temperature -40 ... 70 °C (-40 ... 158 °F)
Relative humidity 90 % , noncondensing
Mechanical specifications
Degree of protection IP67
Connection 0.15 m cable with 3-pin JST connector Recei-
ver: grey ; Emitter: black
Material
Housing PC , black
Optical face Plastic pane
Mass approx. 25 g per device
Compliance with stan-
dards and directives
Directive conformity
EMC Directive 2004/108/ EN 60947-5-2:2007
EC
Standard conformity
Product standard EN 60947-5-2:2007
IEC 60947-5-2:2007
Approvals and certifica-
tes
CCC approval CCC approval / marking not required for pro-
ducts rated ≤36 V
UN/ECE Regulation No. 10 Type-approval number: 036938
(E1)
Dimensions: Anschluss:
Dimensiones: Allacciamento elettrico:
Transmitter
BN +UB
BU 0 V
Test
BK IN
= Light on
= Dark on
Español
Indicación de sguridad:
• Antes de la puesta en marcha leer las indicaciones de
uso.
• La conexión, el montaje y los ajustes deben roalizarse
sólo por personal cualificado.
• No es ningún elemento de seguridad según las normas
CE que pueda utilizarse para protección de personas o
como función de paro de emergencia.
Datos técnicos
Componentes del sistema
Emisor BB10-T/33/76b/115e
Receptor BB10-R/25/33/103/115e
Datos generales
Distancia útil operativa 0 ... 6 m
Distancia útil límite 8 m
Emisor de luz IRED
Tipo de luz Infrarrojo, luz alterna , 880 nm
Diámetro del haz de luz aprox. 1300 mm a una distancia de 6 m
Angulo de apertura Emisor: +/- 8 ° receptor: +/- 10 °
Salida de luz frontal
Límite de luz extraña luz halógena 100000 Lux ; según EN 60947-
5-2:2007
Accesorios suministrados 7 m Cable de PVC con conector JST de 3 cla-
vijas
Datos característicos de
seguridad funcional
MTTF 795 a
d
Duración de servicio (T ) 20 a
M
Factor de cobertura de diag-
0 %
nóstico (DC)
Elementos de indicación
y manejo
Indicación de la función LED rojo: se ilumina si recibe haces del
receptor ; parpadea si está por debajo de la
reserva de función; off con interrupción de
haces
Datos eléctricos
Tensión de trabajo U 10 ... 30 V CC
B
emisor: ≤ 20 mA
Corriente en vacío I
0
Receptor: ≤ 10 mA
Entrada
Entrada de Test Desconexión del emisor a 0 V
Salida
Tipo de conmutación Conmutación claro
Señal de salida 1 salida PNP, prot. ctra. cortocircuito, prot.
ctra. inversión de polaridad, colector abierto
Tensión de conmutación máx. 30 V CC
Corriente de conmutación máx. 100 mA
≤ 1,5 V CC
Caída de tensión U
d
Frecuencia de conmutación f 62,5 Hz
Tiempo de respuesta 8 ms
Condiciones ambientales
Temperatura ambiente -40 ... 60 °C (-40 ... 140 °F) , fijo
-20 ... 60 °C (-4 ... 140 °F) , movible
Temperatura de almacenaje -40 ... 70 °C (-40 ... 158 °F)
Humedad del aire relativa 90 % , no condensado
Datos mecánicos
Grado de protección IP67
Conexión Cable 0,15 m con conector JST de 3 clavijas
receptor: gris ; Emisor: negro
Material
Carcasa PC , negro
Salida de luz Luneta de plástico
Masa aprox. 25 g por aparato
Conformidad con Nor-
mas y Directivas
Conformidad con norma
Directiva CEM 2004/108/ EN 60947-5-2:2007
CE
Conformidad con estándar
Norma del producto EN 60947-5-2:2007
IEC 60947-5-2:2007
Autorizaciones y Certifi-
cados
Autorización CCC Los productos cuya tensión de trabajo máx.
≤36 V no llevan el marcado CCC, ya que no
requieren aprobación.
Regulación UN/ECE n.º 10 Número de homologación: 036938
(E1)
Connection type:
Einweg-Lichtschranke
Conexión: Thru-beam sensor
Sensor fotoeléctrico de barrera, unidireccional
Receiver
Barriera ottica diretta
BN +UB
BB10-P/25/33/76b/103/115e
BU 0 V
BK Q
Italia
Avvertenze di sicurezza
• "Prima della messa in funzione, leggere le istruzioni per
l'uso.
• "Gli interventi di collegamento, montaggio e regolazione
devono essere effettuati solo da personale specializzato.
• "Non si tratta di un componente di sicurezza conforme
alla Direttiva UE "Macchine", pertanto non è consentito il
suo utilizzo per la protezione delle persone o per la
funzione di arresto d'emergenza.
Dati tecnici
Componenti di sistema
Trasmettitori
Ricevitori
Dati generali
Distanza della portata
Portata limite
Trasmettitore fotoelettrico
Tipo di luce
Diametro chiazza luce
Angolo di apertura
Uscita luce
Limite luce estranea
Accessori facenti parte della
fornitura
Caratteristiche sicurezza
funzionale
MTTF
d
Durata del'utilizzo (T )
M
Grado di copertura della diag-
nosi (DC)
Indicatori / Elementi di
comando
Indicatore delle funzioni
Dati elettrici
Tensione di esercizio U
B
Corrente a vuoto I
0
Ingresso
Ingresso di test
Uscita
Tipo di circuito
Uscita del segnale
Tensione di comando
Corrente di comando
Caduta di tensione U
d
Frequenza di commutazione f
Tempo di reazione
Condizioni ambientali
Temperatura ambiente
Temperatura di magazzinag-
gio
Umidità relativa dell'aria
Dati meccanici
Grado di protezione
Allacciamento
Materiale
Involucro
Uscita luce
Massa
Conformità alle norme e
alle direttive
Conformità alle direttive
Direttiva 2004/108/CE
sulla compatibilità elettromag-
netica
Conformità alle norme
Norma prodotto
Omologazioni e certificati
Omologazione CCC
Normativa UN/ECE nº 10 (E1)
E
1
BB10-T/33/76b/115e
BB10-R/25/33/103/115e
0 ... 6 m
8 m
IRED
infrarosso, luce variabile , 880 nm
circa. 1300 mm alla distanza di 6 m
Emettitore: +/- 8 ° Ricevitore: +/- 10 °
frontale
Luce alogena 100000 Lux ; secondo EN
60947-5-2:2007
7 m Cavo PVC con connettore JST a 3 pin
795 a
20 a
0 %
LED rosso: si illumina in caso di ricezione del
raggio emesso ; Lampeggia all'abbassamento
oltre la riserva funzionale; spenti se il raggio è
interrotto
10 ... 30 V DC
Emettitore: ≤ 20 mA
Ricevitore: ≤ 10 mA
Spegnimento del emettitore a 0 V
Intervento in presenza di luce
1 uscita pnp, a prova di cortocircuito, polarità
protetta, collettore aperto
max. 30 V DC
max. 100 mA
≤ 1,5 V DC
62,5 Hz
8 ms
-40 ... 60 °C (-40 ... 140 °F) , a posa fissa
-20 ... 60 °C (-4 ... 140 °F) , mobile
-40 ... 70 °C (-40 ... 158 °F)
90 % , senza condensa
IP67
Cavo di 0,15 metri con connettore JST a 3 pin
Ricevitore: Grigio ; Emettitore: nero
PC , nero
Disco di plastica
circa. 25 g per apparecchio
EN 60947-5-2:2007
EN 60947-5-2:2007
IEC 60947-5-2:2007
I prodotti con tensione di esercizio ≤36 V non
sono soggetti al regime di autorizzazione e
pertanto non sono provvisti di marcatura
CCC.
Numero di approvazione tipo: 036938
