Montageanleitung
7.1.1

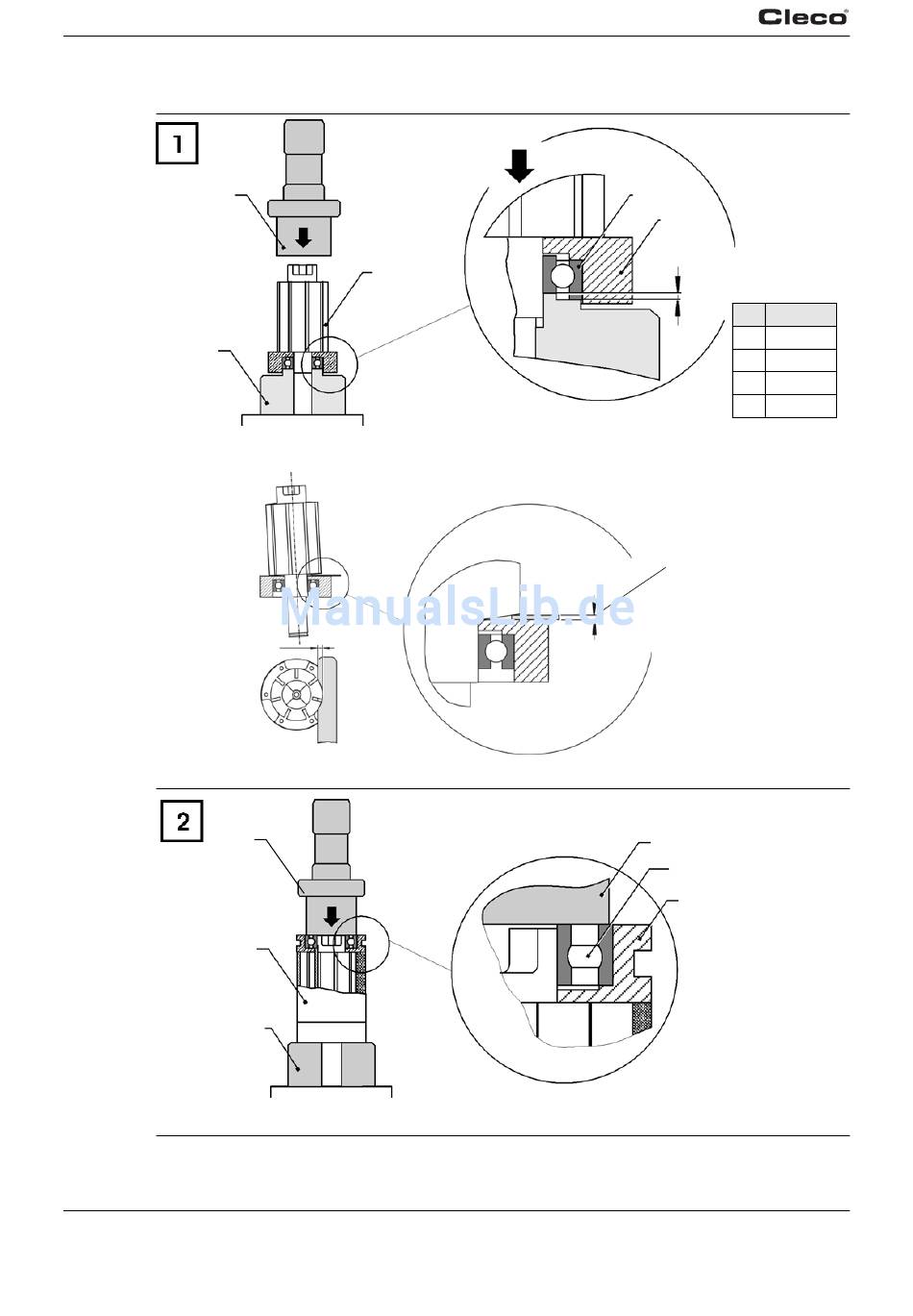

Rotordeckel montieren

<C8>
<C4>
<C5>
<C6>
<C7>
1. <59> mit <C4> einpressen, siehe X.
max. 2 mm
2. Y mit Fühlerlehre überprüfen. Falls Maß > Y, Schritt 1. mit Auflage <C5>, <C6>, <C7> wiederholen.
<61> mit <C8> einpressen.
22
<59>
<C8>
<56>
<C9>
P1990BA/DE 2014-06
<54>
<55>
X
X Auflage
0,02
0,03
0,04
0,05
Fühlerlehre = 0,03 mm
Y
<C8>
<61>
<60>
