Wartung
5.3

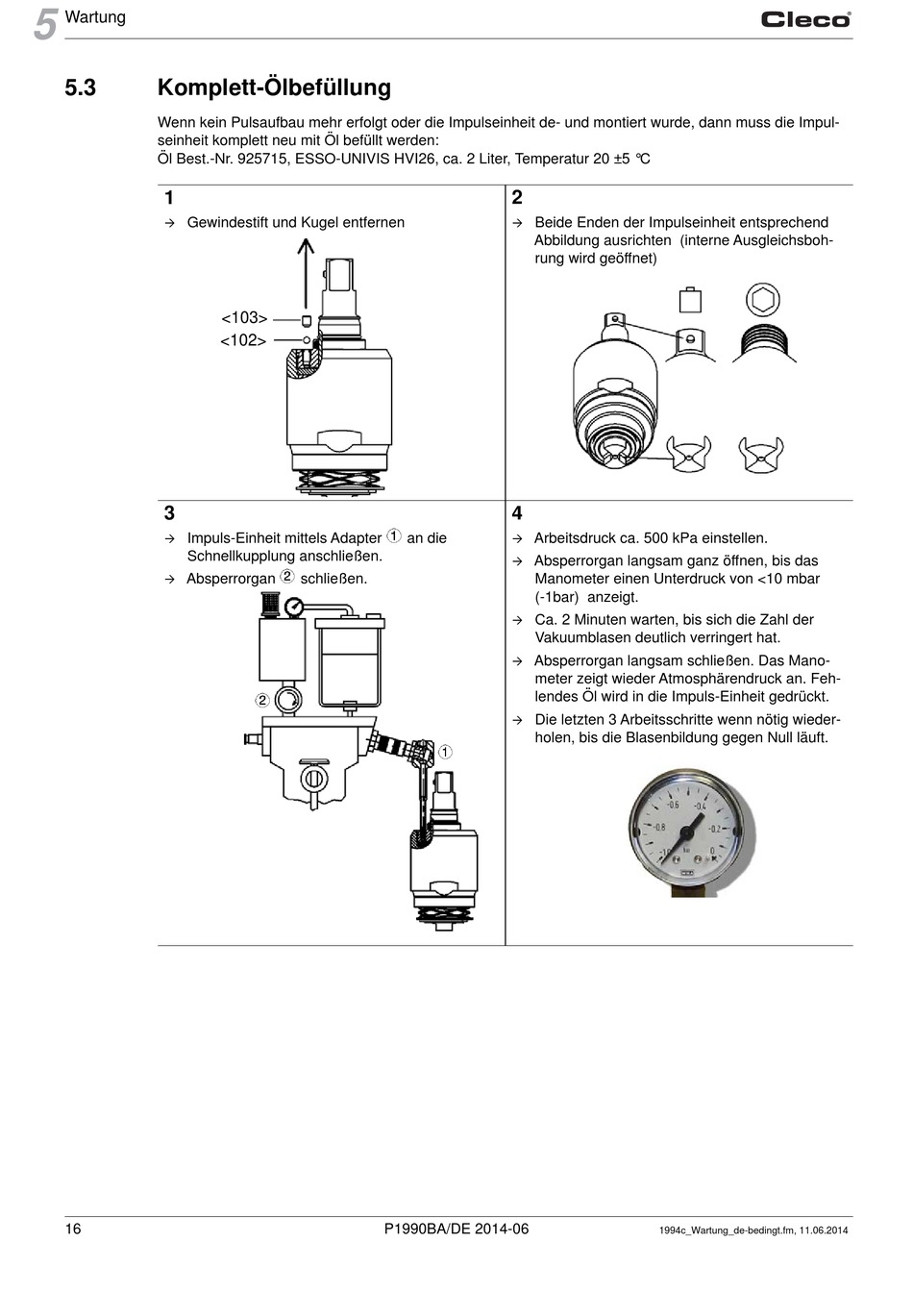

Komplett-Ölbefüllung
Wenn kein Pulsaufbau mehr erfolgt oder die Impulseinheit de- und montiert wurde, dann muss die Impul-
seinheit komplett neu mit Öl befüllt werden:
Öl Best.-Nr. 925715, ESSO-UNIVIS HVI26, ca. 2 Liter, Temperatur 20 ±5 °C
1
Gewindestift und Kugel entfernen
3
Impuls-Einheit mittels Adapter
Schnellkupplung anschließen.
Absperrorgan
16
<103>
<102>
schließen.
P1990BA/DE 2014-06
2
Beide Enden der Impulseinheit entsprechend
Abbildung ausrichten (interne Ausgleichsboh-
rung wird geöffnet)
4
an die
Arbeitsdruck ca. 500 kPa einstellen.
Absperrorgan langsam ganz öffnen, bis das
Manometer einen Unterdruck von <10 mbar
(-1bar) anzeigt.
Ca. 2 Minuten warten, bis sich die Zahl der
Vakuumblasen deutlich verringert hat.
Absperrorgan langsam schließen. Das Mano-
meter zeigt wieder Atmosphärendruck an. Feh-
lendes Öl wird in die Impuls-Einheit gedrückt.
Die letzten 3 Arbeitsschritte wenn nötig wieder-
holen, bis die Blasenbildung gegen Null läuft.
1994c_Wartung_de-bedingt.fm, 11.06.2014
