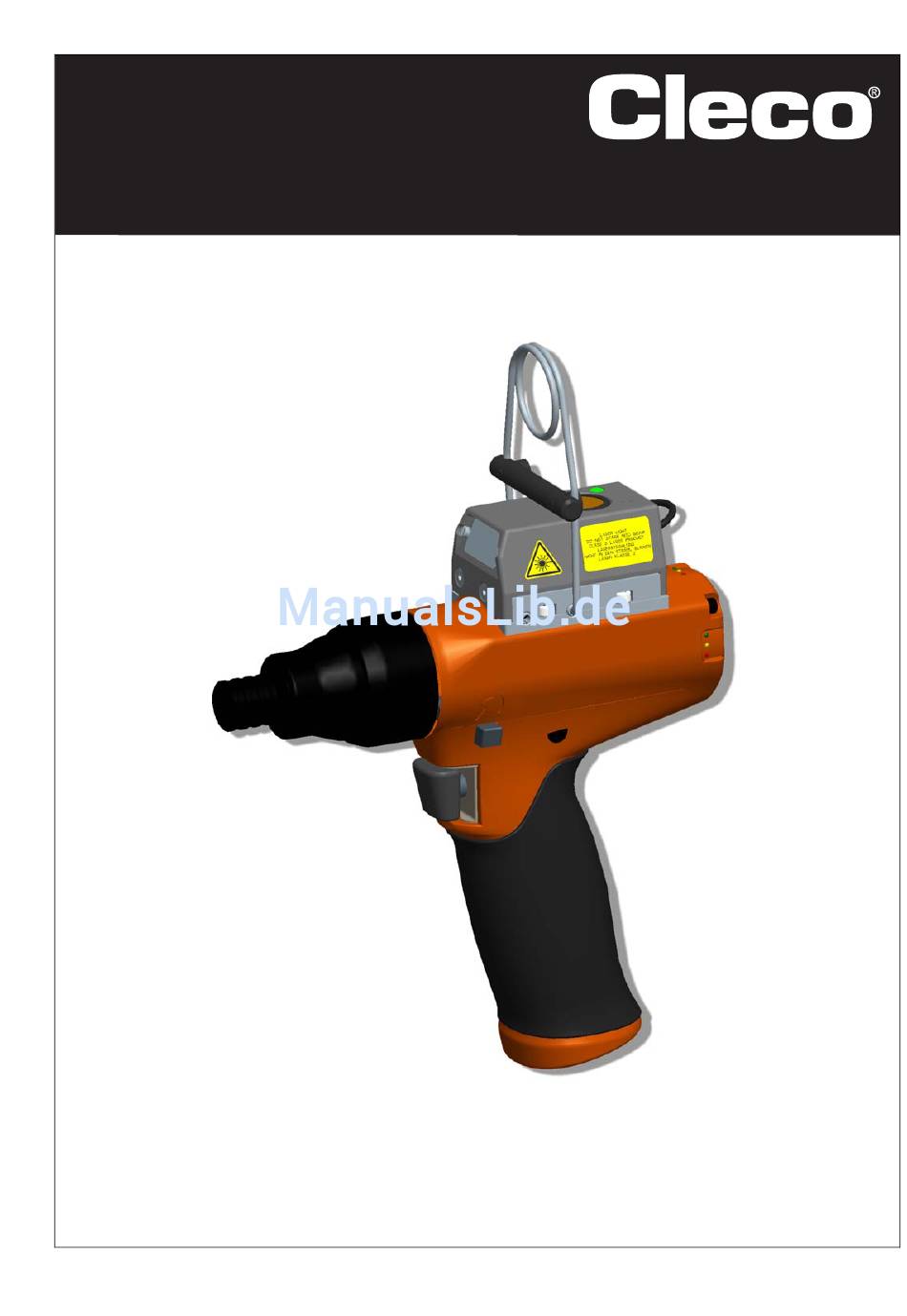

- Seite 1 Bedienungsanleitung P2063BA/DE 2011-03 18EPES Elektro-Handschrauber Weitere Informationen über unsere Produkte erhalten Sie im Internet unter http://www.apextoolgroup.com...
- Seite 2 • beschreibt Funktion und Bedienung des Elektro-Handschraubers. • dient als Nachschlagewerk für technische Daten, Wartungsintervalle. • gibt Hinweise auf Optionen. Weiterführende Informationen zum Betrieb des 18EPES (nicht im Lieferumfang) • Softwarebeschreibung der jeweils verwendeten Software • Produktkatalog Nr. SP-1020 Nomenklatur 18 E …...
- Seite 3 Funktion und Kraft. Schutzhinweise: Cleco behält sich das Recht vor, das Dokument oder das Produkt ohne vorherige Ankündigung zu ändern, zu ergänzen oder zu verbessern. Dieses Dokument darf weder ganz noch teilweise ohne ausdrückliche Genehmigung von Cleco in irgendeiner Form reproduziert oder in eine andere natürliche oder maschinen- lesbare Sprache oder auf Datenträger übertragen werden, sei es elektronisch, mechanisch, optisch oder...
- Seite 4 P2063BA/DE 2011-03 63a_ Deckblatt-de.fm, 25.01.2016...
-
Seite 5: Inhaltsverzeichnis
Inhalt Sicherheit Darstellung Hinweise ................7 Normen ....................7 Lärm und Vibration ................8 Lieferumfang Transport ....................8 Umgebungsbedingungen Produktbeschreibung Allgemeine Beschreibung ..............9 Bedienungs- und Funktionselemente ........... 9 Zubehör Inbetriebnahme Verschraubung durchführen ............... 12 Wartung Reinigungshinweise................12 Wartungsplan..................12 Fehlersuche Technische Daten Abmessungen.................. - Seite 6 P2063BA/DE 2011-03 P2063BA-DE_2011-03_18EPESIVZ.fm, 25.01.2016...
-
Seite 7: Sicherheit
Sicherheit Sicherheit Darstellung Hinweise Warnhinweise sind durch ein Signalwort und ein Piktogramm gekennzeichnet: • Das Signalwort beschreibt die Schwere und die Wahrscheinlichkeit der drohenden Gefahr. • Das Piktogramm beschreibt die Art der Gefahr. WARNUNG! Möglicherweise gefährliche Situation für die Gesundheit von Personen. Wird diese Warnung nicht beachtet, können schwerste Verletzungen auftreten. -
Seite 8: Lärm Und Vibration
Schalldruckpegel Lp < 68 dB(A) im Leerlauf (ohne Last) gemäß DIN EN ISO 15744:1997-03 Vibrationswerte < 2,5 m/s² gemäß DIN EN ISO 20643:2005-03 Lieferumfang Lieferung auf Transportschäden und auf Übereinstimmung mit dem Lieferumfang überprüfen: 1 18EPES 1 Sicherheitshinweise Elektro-Handschrauber, Nr. P2064SH 1 Diese Bedienungsanleitung 1 Konformitätserklärung 1 Werksprüfzeugnis für Messwertaufnehmer... -
Seite 9: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Allgemeine Beschreibung • Robuster, bürstenloser Motor mit Resolver. Die Abschaltung erfolgt drehmoment- / winkelgesteuert. • Integrierter Vorverstärker inklusive Servicememory. Selbstidentifikation des Werkzeugs bei Anschluss an der Steuerung. • LED-Anzeige informiert über aktuelles Verschraubungsergebnis. • Rechts- / Linkslauf • Schraubparameter werden über die Steuerung eingestellt. -
Seite 10: Led-Anzeige
Verschraubung starten. • Barcode-Scanner aktivieren. 4.2.5 Drehrichtungsumschalter Der Drehrichtungsumschalter ändert die Drehrichtung des 18EPES. Drehrichtungsumschalter bis zum Anschlag drehen. Rechtslauf – Zum Eindrehen von Schrauben Linkslauf – Zum Lösen bzw. Herausdrehen von Schrauben P2063BA/DE 2011-03 62b_1_5 de bedingt.fm, 25.01.2016... -
Seite 11: Zubehör
Zubehör 4.2.6 Barcode-Scanner Bei Werkzeugen der Serie 18EPES ist der eingebaute Barcode-Scanner ein Laser-Scanner der Klasse 2 mit einer Wellenlänge von 650 nm. Der Barcode-Scanner liest eindimensionale Linearbarcodes . VORSICHT! Schädigung der Augen durch Laserstrahl Klasse 2 Bei aktiviertem Laserstrahl nicht in das Fenster des Laserstrahls blicken. -
Seite 12: Inbetriebnahme
Inbetriebnahme Verschraubung durchführen Der 18EPES wurde von Cleco voreingestellt. Eine Einstellung zu Ihrem Schraubfall muss von einer qualifi- zierten Person mit der Steuerung durchgeführt werden. In Abhängigkeit von der Art und Parametrierung der Steuerung kann die Inbetriebnahme variieren. Siehe Softwarebeschreibung Steuerung. -
Seite 13: Fehlersuche
Getriebe und Winkelkopf auf Dichtheit prüfen. 250.000 Zur Wartung an Sales & Service Center schicken. Sichtkontrolle von 18EPES in Teilen: • Getriebe- und Winkelkopfteile mit fettlösendem Mittel reinigen und neu schmieren, siehe Parts Manual PL12-18EP • Winkelkopf- und Getriebeteile auf Verschleiß prüfen, gegebenenfalls wech- seln. - Seite 14 Fehlersuche P2063BA/DE 2011-03 62b_1_5 de bedingt.fm, 25.01.2016...
-
Seite 15: Technische Daten
Technische Daten Technische Daten Abmessungen 18EPES12Q 18EPES06Q 18EPES17Q 18EPES22Q P2063BA/DE 2011-03 62g_TechnDaten de.fm, 25.01.2016... -
Seite 16: Leistungsdaten
Technische Daten Leistungsdaten Empfohlener Leerlauf- Schrauben- Gewicht Kalibrierdaten Drehmomentbereich drehzahl größe Drehmoment Winkelimpulse (nominal) (Resolver) ¹/min ¹/Grad max. min. 18EPES06Q 4000 6,9796 21,3333 18EPES12Q 1820 12,8653 46,8595 18EPES17Q 1290 17,8509 66,1219 18EPES22Q 32,1710 86,5882 Elektrische Daten Werkzeug Schutzklasse I nach DIN EN 61140 (VDE 0140-1) Schutzart IP40 nach DIN EN 60529 (IEC 60529) 9.3.1 Scanner... -
Seite 17: Drehmomentaufnehmer
Messbereich -125% bis +125% v:E. Service Senden Sie im Reparaturfall den kompletten 18EPES an Sales & Service Center! Das Öffnen des Werk- zeugs bedeutet den Verlust der Gewährleistung. Eine Reparatur und Wartung ist nur von Getriebe und Winkelkopf erlaubt. Grundsätzlich nur Cleco-Original-Ersatzteile verwenden. Ein Nichtbeachten kann zu verminderter Leistung und steigendem Wartungsbedarf führen. - Seite 18 POWER TOOLS SALES & SERVICE CENTERS Please note that all locations may not service all products. Contact the nearest Apex Tool Group Sales & Service Center for the appropriate facility to handle your service requirements. NORTH AMERICA | SOUTH AMERICA Detroit, Michigan Louisville, Kentucky Lexington, South Carolina...
