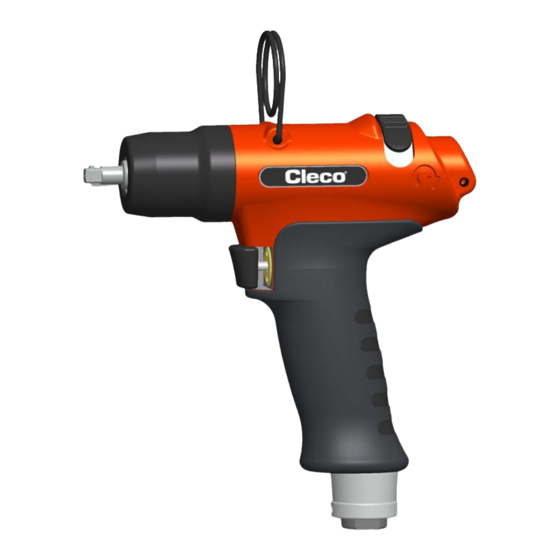

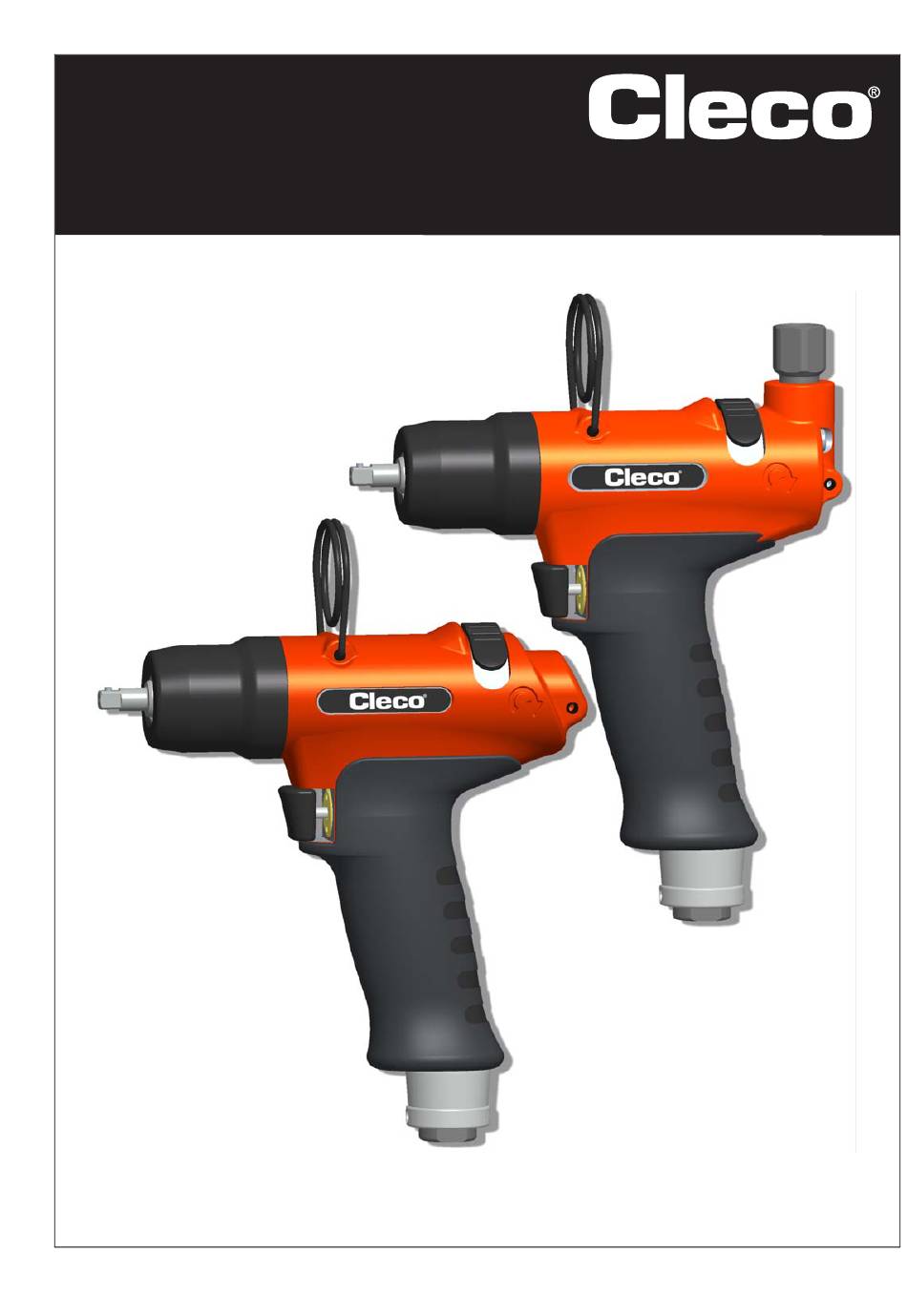

- Seite 1 Bedienungsanleitung P2119BA/DE 2012-05 7PTHH Impuls-Abschaltschrauber Weitere Informationen über unsere Produkte erhalten Sie im Internet unter http://www.apexpowertools.eu...
- Seite 2 Diese Betriebsanleitung ist die - Originalbedienungsanleitung - und • gibt wichtige Hinweise für einen sicheren und effizienten Umgang. • beschreibt Funktion und Bedienung des Impuls-Abschaltschraubers (nachfolgend nur noch 7PTHH benannt). • dient als Nachschlagewerk für technische Daten, Wartungsintervalle und Ersatzteil-Bestellungen. •...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit Darstellung Hinweise ................5 Grundsätze sicherheitsgerechten Arbeitens......... 6 Ausbildung des Personals ..............6 Persönliche Schutzausrüstung ............. 7 Bestimmungsgemäße Verwendung............7 Lärm und Vibration ................7 Lieferumfang Produktbeschreibung Bedienungs- und Funktionselemente ........... 8 Optionen ....................9 Vor der Inbetriebnahme Umgebungsbedingungen.............. - Seite 4 Pistolengriff 7PTHH…................. 28 Pistolengriff 7PTHHA… ..............30 Motor-Einheit ..................32 Impuls-Einheit ..................34 Vorrichtungs-Bestellliste ..............36 Technische Daten 10.1 Abmessungen 7PTHH… in mm............37 10.2 Abmessungen 7PTHHA… in mm ............38 10.3 Leistungsdaten ................... 38 10.4 Umgebungsbedingungen..............39 Service Entsorgung P2119BA/DE 2012-05 P2119BA-DE_2012-05_7PTHHIVZ.fm, 10.01.2013...
-
Seite 5: Sicherheit
Sicherheit Sicherheit Darstellung Hinweise Warnhinweise sind durch ein Signalwort und ein Piktogramm gekennzeichnet: • Das Signalwort beschreibt die Schwere und die Wahrscheinlichkeit der drohenden Gefahr. • Das Piktogramm beschreibt die Art der Gefahr. WARNUNG! Möglicherweise gefährliche Situation für die Gesundheit von Personen. Wird diese Warnung nicht beachtet, können schwerste Verletzungen auftreten. -
Seite 6: Grundsätze Sicherheitsgerechten Arbeitens
Sicherheit Grundsätze sicherheitsgerechten Arbeitens Sämtliche Anweisungen sind zu lesen. Eine Missachtung der nachstehend aufgeführten Anweisungen kann schwere Verletzungen zur Folge haben. VORSICHT! Mit maximal 700 kPa Arbeitsdruck (gemessen am Lufteinlass des Werkzeugs) arbeiten. Vor Inbetriebnahme die ordnungsgemäße Befestigung des Aufhängebügels am Balancer überprüfen. 7PTHHA: Vor Nutzung des Luftanschlusses von oben sicherstellen, dass der Verschlussstopfen in den ... -
Seite 7: Persönliche Schutzausrüstung
Keinen Schmuck tragen. Schallpegel im Bereich des Benutzers > 80 dB(A), Gefahr von Gehörschäden • Gehörschutz tragen. Bestimmungsgemäße Verwendung Der 7PTHH ist ausschließlich bestimmt zum Verschrauben und Lösen von Gewindeverbindungen. • Nicht als Hammer verwenden. • Nicht baulich verändern. •... -
Seite 8: Lieferumfang
Lieferumfang Lieferumfang Lieferung auf Transportschäden und auf Übereinstimmung mit dem Lieferumfang überprüfen: 1 7PTHH 1 Diese Betriebsanleitung 1 Konformitätserklärung 1 Schraubendreher SW2 Produktbeschreibung Bedienungs- und Funktionselemente 7PTHHA… alternative Position 7PTHH… Pos. Benennung Drehrichtungsumschalter Drehmomenteinstellung, siehe Abb. 5-1 , Seite 11 Pulszahleinstellung, siehe 5.3.2 Pulszahl ändern, Seite 12... -
Seite 9: Optionen
Start-Taste Reserveöl-Einstellung, siehe 7.2 Reserveöl befüllen, Seite 16 Aufhängung Schraubendreher SW2, Best.-Nr. 935490 Optionen Best.-Nr. 934918 Schutzhülle Signalanschluss-Kit Bestell-Nr. 937447PT – 7PTHH… für Bestell-Nr. 937442PT – 7PTHHA… Auswerte-Elektronik TVP100 Vor der Inbetriebnahme Umgebungsbedingungen Umgebungstemperatur 5 °C … maximal +40 °C Zulässige relative Luftfeuchtigkeit... -
Seite 10: Luftanschluss Wechseln: Oben / Unten (Nur Bei 7Pthha)
Luftzuführung Ölsorten nach DIN 51524 / ISO 3498 Bestell- Verpackungs- Bezeichnung ARAL ESSO Mobil Klüber SHELL einheit Liter Aralub Energol Polyelis 32 Nuto Hydraol D.T.E.Oil Light Molina 32 933090 HL32 Crukolan 32 EE 100 HL 32 Olna 32 H 32 A 32 Vactra Oil Light Molina 22... -
Seite 11: Drehmoment Einstellen
Luftzuführung 5.3.1 Drehmoment einstellen VORSICHT! Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme. Vor Einstellung des Drehmoments, Druckluft abstellen. VORSICHT! Verletzungsgefahr durch rotierenden Schraubendreher. Zum Einstellen des Drehmomentes nur den beigefügten Schraubendreher, niemals einen Winkelschraubendreher verwenden. Einstell-Beispiel: Verschraubung 6 Nm Schraube M5 8.8 ca. 3,5 Umdrehungen der ... - Seite 12 Luftzuführung 5.3.2 Pulszahl ändern Drehzahl Abb. 5-3 Erfordernis Maßnahme Höhere Abschaltgenauigkeit – Drehzahl reduzie- 1. Gewindestift mit Schraubendreher besonders bei harten Schraubverbin- ren. SW2 lösen. dungen. Anzahl der Pulse pro Ver- 2. Abluftdrossel im Uhrzeigersinn schraubung erhöhen. verdrehen. Empfohlene Anzahl Pulse 6. Verschraubzeit verkürzen, besonders Drehzahl erhöhen.
-
Seite 13: Fehlersuche
Fehlersuche Fehlersuche Fehler Mögliche Ursachen Maßnahmen und Abhilfen Werkzeug Drehmoment zu hoch eingestellt Drehmomenteinstellung reduzie- schaltet nicht ab ren, siehe Abb. 5-1 , Seite 11 Pulszahl zu niedrig eingestellt Pulszahl erhöhen, siehe 5.3.2 Pulszahl ändern, Seite 12 Arbeitsdruck < 400 kPa Querschnitt Schlauch und Kupp- ... - Seite 14 Fehlersuche Leerseite P2119BA/DE 2012-05 2123b_1_5 de bedingt.fm, 10.01.2013...
-
Seite 15: Wartung
Wartung Wartung VORSICHT! Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme – vor Wartungsarbeiten das Werkzeug von der Druckluftleitung trennen. Wartungsplan Eine regelmäßige Wartung mindert Betriebsstörungen, Reparaturkosten und Stillstandzeiten. Wartungs- Verschraubungen Maßnahmen intervall 100.000 Aufhängung auf Funktionssicherheit prüfen. Luftschlauch auf Verschleiß prüfen. ... -
Seite 16: Kundenspezifischen Wartungsplan Rechnerisch Bestimmen
Wartung 7.1.1 Kundenspezifischen Wartungsplan rechnerisch bestimmen Ein Wartungsintervall W(1,2,3) ist von folgenden Faktoren abhängig: Faktor Angenommener Wert Beschreibung in 6.1 Wartungsplan V1 = 100.000 Anzahl der Verschraubungen, nach welchen Apex Tool Group V2 = 500.000 eine Wartungsmaßnahme vorschreibt. V3 = 1.000.000 1,8 Sekunden Spezifische Verschraubzeit, ermittelt in Life- und Dauertest. - Seite 17 Wartung Beide Enden entsprechend Abbildung ausrichten (interne Ausgleichsbohrung wird geöffnet). Um Lufteinschlüsse zu vermeiden, die Befüll- Spritze abdichtend ansetzen und Reserveöl bohrung mit Öl eben befüllen. einfüllen bis Abstand X für Distanzhalter <B2> vorhanden ist. Abstand X halten und mit <B2> sichern. ...
-
Seite 18: Komplett-Ölbefüllung
Wartung Komplett-Ölbefüllung Wenn kein Pulsaufbau mehr erfolgt oder die Impulseinheit de- und montiert wurde, dann muss die Impul- seinheit komplett neu mit Öl befüllt werden: Öl Best.-Nr. 925715, ESSO-UNIVIS HVI26, ca. 2 Liter, Temperatur 20 ±5 °C Gewindestift und Kugel entfernen ... - Seite 19 Wartung Impuls-Einheit abkuppeln und Adapter heraus- Spritze abdichtend ansetzen und Reserveöl drehen. einfüllen bis Abstand X für Distanzhalter <B2> vorhanden ist. Um Lufteinschlüsse zu vermeiden, die Befüll- bohrung mit Öl eben befüllen. Abstand X halten und mit <B2> sichern. ...
- Seite 20 Wartung Leerseite P2119BA/DE 2012-05 2123c_Wartung de bedingt.fm, 10.01.2013...
-
Seite 21: Reparaturanleitung
Reparaturanleitung Reparaturanleitung <…> Siehe hierzu 9 Ersatzteile, Seite 27 und 9.5 Vorrichtungs-Bestellliste, Seite 36 Motor-Einheit demontieren Lamellenwechsel Lager- / Rotorwechsel <C3> <C3> <C2> <61> <54> <C1> <59> <C1> <59> Einschaltventil demontieren Federkraft! SW 3/8" P2119BA/DE 2012-05 2123d_Reparatur de bedingt.fm, 10.01.2013... -
Seite 22: Impuls-Einheit Demontieren
Reparaturanleitung Impuls-Einheit demontieren SW 1/2" VORSICHT! Hautreizungen bei direktem Kontakt mit Öl. Tragen Sie Schutzhandschuhe. <D3> VORSICHT! Hydr.-Lamelle steht unter Federkraft! Tragen Sie eine Schutzbrille. <84> <D2> <D1> HINWEIS Nur zulässig, wenn Befüllen mit Öl-Befüllung gewähr- leistet ist, siehe 7.3 Komplett-Ölbefüllung, Seite 18. Impuls-Einheit muss auf Raumtemperatur abgekühlt sein. -
Seite 23: Rotordeckel Montieren
Reparaturanleitung 8.4.1 Rotordeckel montieren <54> <C8> <55> <59> Auflage <C4> <C5> 0,02 <C4> <C6> 0,03 <C5> <C7> 0,04 <C6> 0,05 <C7> 1. <59> mit <C4> einpressen, siehe X. Fühlerlehre = 0,03 mm max. 2 mm 2. Y mit Fühlerlehre überprüfen. Falls Maß > Y, Schritt 1. mit Auflage <C5>, <C6>, <C7> wiederholen. <C8>... -
Seite 24: Abschaltung Montieren
Reparaturanleitung 8.4.2 Abschaltung montieren Stahl Keramik P2119BA/DE 2012-05 2123d_Reparatur de bedingt.fm, 10.01.2013... - Seite 25 Reparaturanleitung 8.4.3 Schaltring montieren P2119BA/DE 2012-05 2123d_Reparatur de bedingt.fm, 10.01.2013...
-
Seite 26: Impuls-Einheit Montieren
Reparaturanleitung Impuls-Einheit montieren HINWEIS Um Beschädigungen zu vermeiden, vor der Montage Dicht- und O-Ringe mit Fett (Best.-Nr. 914392) schmieren. 8.5.1 Montage Hydro-Lamellen <97> <93> <98> <93> <F1> <F1> <97> <95> <94> <96> (2×) (2×) SW 1/2" <F2> <93> <D3> <F1> Anzugsmoment 50+10 Nm <84>... -
Seite 27: Ersatzteile
Ersatzteile Ersatzteile HINWEIS Grundsätzlich nur Cleco-Original-Ersatzteile verwenden. Ein Nichtbeachten kann zu verminderter Leistung und steigendem Wartungsbedarf führen. Bei eingebauten, fabrikatfremden Ersatzteilen ist der Werkzeug- hersteller berechtigt, sämtliche Gewährleistungsverpflichtungen für nichtig zu erklären. Gerne sind wir für Sie bereit, ein spezielles Angebot für Ersatz- und Verschleißteile auszuarbeiten. -
Seite 28: Pistolengriff 7Pthh
Ersatzteile Pistolengriff 7PTHH… Klebstoff, Bestell-Nr. 914860 Fett, Bestell-Nr. 914392 P2119BA/DE 2012-05 2119e_Ersatzteile_de.fm, 10.01.2013... - Seite 29 Ersatzteile 1)Best.-Nr. 2)Anzahl 3) Teil des Motor-Service Kits K1 Best.-Nr. 936251PT 4)Abmessungen P2119BA/DE 2012-05 2119e_Ersatzteile_de.fm, 10.01.2013...
-
Seite 30: Pistolengriff 7Pthha
Ersatzteile Pistolengriff 7PTHHA… Klebstoff, Bestell-Nr. 914860 Fett, Bestell-Nr. 914392 P2119BA/DE 2012-05 2119e_Ersatzteile_de.fm, 10.01.2013... - Seite 31 Ersatzteile 1)Best.-Nr. 2)Anzahl 3) Teil des Motor-Service Kits K1 Best.-Nr. 936251PT 4)Abmessungen P2119BA/DE 2012-05 2119e_Ersatzteile_de.fm, 10.01.2013...
-
Seite 32: Motor-Einheit
Ersatzteile Motor-Einheit siehe 8.4.1 Rotordeckel montieren, Seite 23 siehe 8.4.2 Abschaltung montieren, Seite 24 P2119BA/DE 2012-05 2119e_Ersatzteile_de.fm, 10.01.2013... - Seite 33 Ersatzteile 1)Best.-Nr. 2)Anzahl 3)Teil des Motor Service Kits K1 Best.-Nr. 936251PT 4)Abmessungen P2119BA/DE 2012-05 2119e_Ersatzteile_de.fm, 10.01.2013...
-
Seite 34: Impuls-Einheit
Ersatzteile Impuls-Einheit Anzugs-Md, siehe 8.5 Impuls-Einheit montieren, Seite 26 Bei Demontage Position der Kugeln in Steuer- scheibe beachten. Kugeln in gleicher Position wieder montieren. P2119BA/DE 2012-05 2119e_Ersatzteile_de.fm, 10.01.2013... - Seite 35 Ersatzteile 1)Best.-Nr. 2)Anzahl 3)Teil des Hydraulik Service Kits K2 Best.-Nr. 936210 4)Abmessungen *) siehe Tabelle, Seite 35 Best.-Nr. <84> <93> <115> <116> <117> <118> <119> <120> 7PTHH352 936036 935660 – – – – – – 7PTHHA352 7PTHH35Q 936037 935685 931789 917794 935477 935406...
-
Seite 36: Vorrichtungs-Bestellliste
Ersatzteile Vorrichtungs-Bestellliste 1)Best.-Nr. P2119BA/DE 2012-05 2119e_Ersatzteile_de.fm, 10.01.2013... -
Seite 37: Technische Daten
Technische Daten Technische Daten 10.1 Abmessungen 7PTHH… in mm Abb. 10-1 P2119BA/DE 2012-05 2119f_TechnDaten de.fm, 10.01.2013... -
Seite 38: Abmessungen 7Pthha
Technische Daten 10.2 Abmessungen 7PTHHA… in mm 10.3 Leistungsdaten Best.-Nr. Empfohlener Leerlauf- Luftverbrauch Drehmomentbereich drehzahl /min min. max. ¹/min Leerlauf Pulsen 7PTHH352 0,79 1/4" 7PTHHA352 0,88 3500 Rechtslauf 0,10 0,20 6000 Linkslauf 7PTHH35Q 0,79 1/4" 7PTHHA35Q 0,89 P2119BA/DE 2012-05 2119f_TechnDaten de.fm, 10.01.2013... -
Seite 39: Umgebungsbedingungen
Zulässige relative Luftfeuchtigkeit 25…90%, nicht betauend Service HINWEIS Senden Sie im Reparaturfall den kompletten 7PTHH an Apex Tool Group! Eine Reparatur ist nur autorisier- tem Personal erlaubt. Das Öffnen des Werkzeugs bedeutet den Verlust der Gewährleistung. Entsorgung VORSICHT! Personen- und Umweltschäden durch nicht fachgerechte Entsorgung. - Seite 40 Sales & Service Centers Note: All locations may not service all products. Please contact the nearest Sales & Service Center for the appropriate facility to handle your service requirements. Dallas, TX Detroit, MI Houston, TX Lexington, SC Apex Tool Group Apex Tool Group Apex Tool Group Apex Tool Group...
