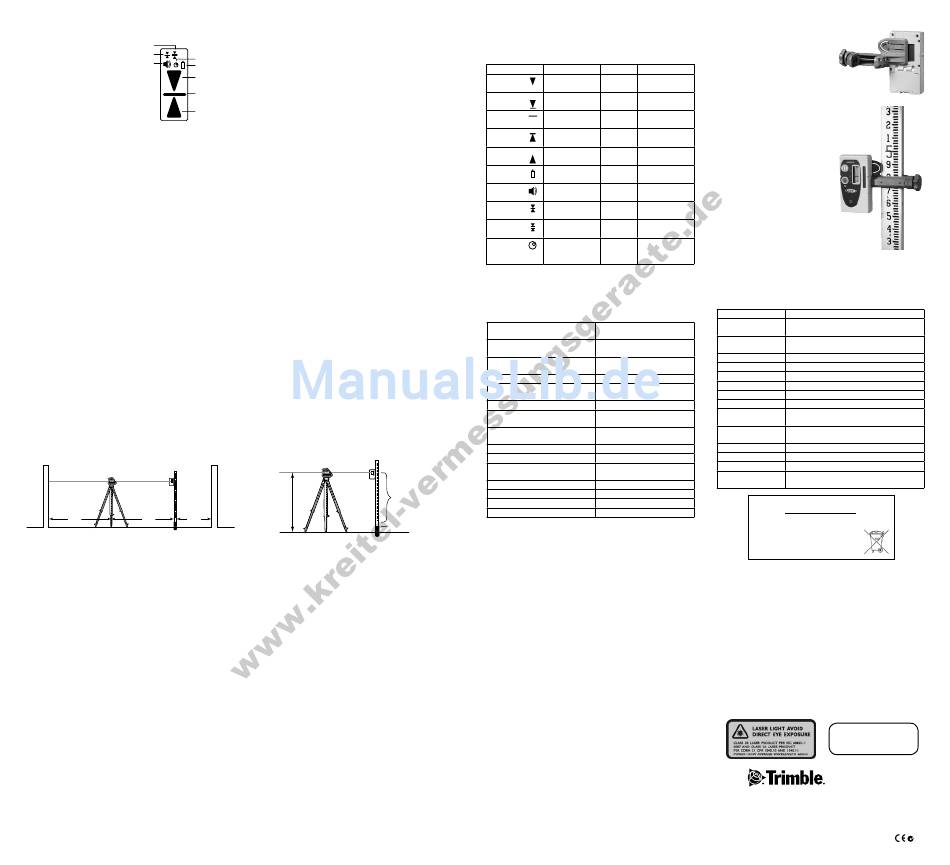

Die Empfängerfunktionen
Ein- und Ausschalten des Empfängers
1. Drücken Sie die Ein/Aus-/
Mittel
Tonsignalwahl-Taste, um
Fein
Nivellierwarnung
den Empfänger einzuschalten.
Tonsignal ein
Batterie fast leer
Hinweis: Wenn der Empfänger
Zu hoch
eingeschaltet wird, werden alle
Auf Höhe
LCD-Symbole, LEDs und
das Tonsignal eine Sekunde
Zu tief
lang eingeschaltet (Diagnosemodus).
Nach dem Diagnosemodus werden
die Symbole für die Genauigkeitseinstellung („Fein") und das Tonsignal
(„Laut") angezeigt.
2. Halten Sie die Ein/Aus-/Tonsignalwahl-Taste eine Sekunde lang gedrückt,
um den Empfänger auszuschalten.
Ein- und Ausschalten der LEDs
Die LEDs zeigen die Empfängerposition relativ zum Laserstrahl an.
Durch Deaktivieren der LEDs wird die Betriebsdauer der Batterien verlängert.
Die LEDs sind werkseitig aktiviert.
1. Drücken Sie wiederholt die Toleranzwahl- und Ein/Aus-/Tonsignalwahl-
Taste, um die LEDs zu aktivieren/deaktivieren.
Hinweis: Wenn die LEDs aktiviert werden, leuchten alle LEDs eine
Sekunde lang auf, und wenn die LEDs deaktiviert werden, leuchten die
beiden roten LEDs eine Sekunde lang auf.
– 13 –
Laseraufstellung mit Stativ
1. Stellen Sie das Stativ in der Mitte Ihres Arbeitsbereichs auf (oder an einem für Ihre
Anwendung geeigneten Ort). Vergewissern Sie sich, dass das Stativ sicher steht.
Hinweis: Der typische Arbeitsradius des Systems beträgt 75 m.
Hinweis: Für optimale Leistung sollten Sie den Laser nicht näher als 6 m
von einer Wand entfernt aufstellen. Darüber hinaus wird empfohlen, den
Empfänger nicht innerhalb von 6 m Entfernung vom Laser oder näher als
1,5 m von einer Wand entfernt zu verwenden. Bei diesen geringen
Abständen stellt die Empfängerelektronik u.U. falsche Laserstrahl-
Höhendaten bereit, da der Laserstrahl von den Wänden reflektiert wird.
2. Befestigen Sie das Universalzubehör (0002-3420) am Laser oder montieren
Sie den Laser direkt auf einem 1/4" x 20 oder 5/8" x 11 Stativ.
3. Schalten Sie Laser und Empfänger ein.
mind.
mind.
mind.
6 m
6 m
1,5 m
17
–
–
Reparaturservice
Wenden Sie sich an eine unserer nachstehend aufgeführten Vertretungen, um
die Adresse Ihres örtlichen Händlers oder zuständigen Trimble Service Centers
zu erhalten.
Nordamerika
Asien und Südpazifik
Trimble Construction Division
Trimble Navigation Singapore
8261 State Route 235
PTE Ltd.
Dayton, Ohio 45424
80 Marine Parade Road, #22-06
U.S.A.
Parkway Parade
(800) 538-7800 (gebührenfrei in
Singapore, 449269
den USA)
+65 6348 2212 Tel
+1-937-245-5600 Tel
+65 6348 2232 Fax
+1-937-233-9004 Fax
China
Trimble Beijing
Europa
Room 2805-07, Tengda Plaza,
Trimble GmbH
No. 168 Xiwai Street
Am Prime Parc 11
Haidian District
65479 Raunheim
Beijing, China 100044
DEUTSCHLAND
+86 10 8857 7575 Tel
+49-6142-2100-0 Tel
+86 10 8857 7161 Fax
+49-6142-2100-550 Fax
www.trimble.com.cn
Afrika und Naher Osten
Trimble Export Middle-East
P.O. Box 17760
Jebel Ali Free Zone, Dubai
UAE
+971-4-881-3005 Tel
+971-4-881-3007 Fax
– 21 –
Toleranzwahl
Beim Einschalten des Empfängers ist als Genauigkeit stets die Einstellung
„Fein" aktiviert.
1. Durch wiederholtes Drücken der Toleranzwahltaste wählen Sie zwischen
den Einstellungen „Fein" (1,5 mm) und „Mittel" (3 mm).
Auswählen des Tonsignals
Beim Einschalten des Empfängers ist als Modus stets die Einstellung „Laut" aktiviert.
1. Drücken Sie wiederholt die Ein/Aus-/Tonsignalwahl-Taste, um zwischen
den Modi „Aus", „Leise" oder „Laut" zu wechseln.
Hinweis: Wenn das Tonsignal aktiviert ist, gilt Folgendes:
Schnelles Tonsignal = Empfänger zu hoch, langsames Tonsignal = Empfänger zu tief,
Dauerton = Empfänger auf Höhe des Laserstrahls
Verwenden des Empfängers mit einem Laser
1. Drücken Sie die Ein/Aus-/Tonsignalwahl-Taste, um den Empfänger einzuschalten.
2. Platzieren Sie den Empfänger so, dass die Fotozelle zum Laser zeigt.
3. Verschieben Sie den Empfänger nach oben/unten, bis die LCD und LEDs
anzeigen, dass sich der Empfänger „Auf Höhe" befindet.
Hinweis: Bedeutung der LCD-Anzeige: Pfeil nach unten = Empfänger zu
hoch,
Pfeil nach oben = Empfänger zu tief, Horizontalbalken = Empfänger „Auf
Höhe" des Laserstrahls.
– 14 –
Bestimmen der Gerätehöhe (HI)
Die Gerätehöhe (HI) ist die Höhe des Laserstrahls. Sie wird durch die Addition der
Meßlattenablesung zu einer Höhenmarkierung oder einer bekannten Höhe ermittelt.
1. Stellen Sie den Laser auf, und nivellieren Sie diesen.
2. Befestigen Sie den Empfänger an einer Messlatte, und schalten Sie ihn ein.
3. Platzieren Sie die Messlatte auf einem bekannten Höhen- oder Referenzpflock (NN).
4. Empfänger auf die Position „Auf Höhe" des Laserstrahls ausrichten.
5. Meßlattenablesung zur bekannten NN-Höhe addieren, um die Laserhöhe zu
ermitteln.
Beispiel: NN-Höhe
= 30,55 m
Lattenablesung = + 1,32 m
Laserhöhe
= 31,87 m
6. Verwenden Sie diesen HI-Wert als Bezugswert für alle weiteren Höhenmessungen.
Gerätehöhe (HI)
Wert Messlatte
1,32 m
NN-Höhe =
30,55 m
HI = Lattenablesung + NN-Höhe
HI = 1,32 m + 30,55 m = 31,87 m
18
–
–
Wartung und Pflege
Handhabungshinweise
Wenn der Laser von einer Umgebung mit einer sehr niedrigen Temperatur in
eine wärmere Umgebung gebracht wird oder umgekehrt, sollte der Laser vor der
Inbetriebnahme ausreichend Zeit haben, sich an die neue Temperatur anzupassen.
Dies ist besonders wichtig, wenn der Laser von einem extrem warmen/kalten Fahrzeug
auf die Baustelle gebracht wird.
Reinigen des Geräts
Sorgen Sie stets für saubere Linsen, um eine optimale Leistung und Genauigkeit des
Geräts zu gewährleisten. Üben Sie beim Reinigen nur sehr leichten Druck aus, und
verwenden Sie zum Reinigen des Lasergehäuses und der Linsen nur ein weiches Tuch
zusammen mit hochwertigem Glasreiniger.
ACHTUNG: Durch zu trockene Tücher oder aggressive organische Reinigungsmittel
können diese Oberflächen zerkratzt. bzw. angegriffen werden.
ACHTUNG: Laser nicht in Wasser eintauchen.
Lagerung
Bewahren Sie den Laser bei Nichtverwendung in der zugehörigen Tragetasche bzw. im
Transportkoffer auf.
ACHTUNG: Bewahren Sie den Laser nie in einer feuchten Tragetasche oder einem
feuchten Transportkoffer auf. Falls das Transportbehältnis feucht geworden ist, lassen
Sie es erst gründlich trocknen, bevor Sie den Laser darin unterbringen.
Kalibrierung
Achten Sie darauf, den Laser vor jeder Verwendung auf mögliche Schäden zu
überprüfen. Wenn der Laser fallen gelassen wurde oder anderweitig grob behandelt
wurde, muss seine Genauigkeit überprüft werden. Anleitungen zum Überprüfen der
Kalibrierung finden Sie bei www.trimble.com unter dem Begriff „Product Information".
– 22 –
Hinweis: Die obere/untere LED blinkt innerhalb von 6 mm und leuchtet
konstant, wenn sich der Empfänger zwischen 6 mm und 25 mm oberhalb
oder unterhalb der Mitte befindet. Die grüne LED blinkt, wenn sich der
Empfänger „Auf Höhe" des Laserstrahls befindet.
LCD-/LED-/Tonsignal-Informationen
LCD-Ausgabe
Funktion
Tonsignal
LED-Anzeige
Pfeil nach
Zu hoch
Schnelles
Obere rote LED:
unten
Tonsignal
leuchtet konstant
Balken & Pfeil
Etwas zu hoch
Schnelles
Obere rote LED:
nach unten
Tonsignal
blinkt
Balken
Auf Höhe
Dauerton
Mittlere grüne LED:
blinkt
Balken & Pfeil
Etwas zu tief
Langsames
Untere rote LED:
nach oben
Tonsignal
blinkt
Pfeil nach
Zu tief
Langsames
Untere rote LED:
oben
Tonsignal
leuchtet konstant
Batterie
Batterie schwach
nicht
nicht verfügbar
verfügbar
Lautsprecher
Tonsignal
Einzelner
nicht verfügbar
ein/leise/laut
Signalton
Fein
Feine Genauigkeit
nicht
nicht verfügbar
verfügbar
Mittel
Mittlere Genauigkeit nicht
nicht verfügbar
verfügbar
Unzentrierte
Alarmsignal: „Laser
Wiederholtes
nicht verfügbar
Dosenlibelle
außerhalb des
Tonsignal
Selbstnivellierbereichs
"
– 15 –
Technische Daten
Laser
Genauigkeit der Strahlen für horizontale
± 3 mm auf 10 m
und vertikale Linie
1,2
Genauigkeit Horizontal- und
± 3 mm auf 10 m
90°-Punktstrahlen
1,2
Genauigkeit nach unten gerichteter
± 1 mm auf 0,5 m
Punktstrahl
1,2
Selbstnivellierbereich
±4°
Anzeige „außerhalb des
Strahl blinkt
Selbstnivellierbereichs"
Sichtbarer Arbeitsbereich
30 m
Anzeige für manuellen Modus und
LED EIN und Strahl blinkt 3mal all
verriegelten Kompensator
30 Sekunden
Laserklasse / Lasertyp
3A nach CDRH, 3R nach IEC 60825-
1 ( < 5 mW) / 635 nm
Strahlöffnungswinkel Linienstrahlen
150 Grad
Stromversorgung
3 AA-Alkalibatterien
Batteriebetriebsdauer
1
10 Stunden, alle Strahlen EIN
(Duracell-Alkali)
Anzeige für schwache Batterie
LED EIN/AUS leuchtet ROT
Betriebstemperaturbereich
-10°C bis 45°C
Abmessungen
HxBxT = 11,5 x 13,1 x 7,9 cm
Gewicht
0,5 kg
1) bei 21° Celsius
2) entlang der Achsen
– 19 –
Garantie
Trimble gewährleistet für einen Zeitraum von drei Jahren, dass der 5.2XL frei
von Material- und Verarbeitungsfehlern ist. In den ersten 24 Monaten ersetzt
oder repariert, nach eigenem Ermessen, Trimble oder ein autorisierter Trimble-
Händler das Produkt als solches oder schadhafte Bauteile, wenn die Schäden
innerhalb des Gewährleistungszeitraums geltend gemacht wurden. Innerhalb
der Monate 25 bis 36 kann eine Austauschgebühr erhoben werden. Der
Gültigkeitszeitraum der Gewährleistung beginnt am Tag der Lieferung des
Geräts durch Trimble oder dessen Vertragshändler an den Kunden oder wenn
das System von einem Händler als Vorführ- oder Leihgerät in Betrieb
genommen wird.
Im Gewährleistungsfall repariert oder ersetzt Trimble oder das autorisierte
Service Center nach eigenem Ermessen alle defekten Bauteile oder
Komponenten, wenn die Schäden innerhalb des Gewährleistungszeitraums
geltend gemacht werden.
Es wurden besondere Vorkehrungen getroffen, die Kalibrierung des Lasers zu
gewährleisten. Die Kalibrierung ist jedoch nicht durch diese Garantie
abgedeckt. Für die Kontrolle der Kalibrierung ist der Benutzer verantwortlich.
Die vorstehend beschriebene Haftung von Trimble bezüglich des Erwerbs und
der Verwendung der Ausrüstung ist ausschließlich. Trimble übernimmt keine
Haftung für Folgeverluste oder Folgeschäden jeglicher Art.
Diese Garantie gilt ausschließlich für die vorstehend beschriebenen
Garantiefälle, einschließlich impliziter Garantien. Es werden keine Garantien
für die Marktgängigkeit oder Eignung für einen bestimmten Zweck und keine
weiteren ausdrücklichen oder impliziten Garantien übernommen.
– 23 –
Befestigen des Empfängers an einer Messlatte
1. Schieben Sie den Empfängeradapter bis
zum hörbaren Einrasten in den
Empfänger.
2. Drehen Sie die Klemmschraube gegen
den Uhrzeigersinn, um die
Klemmhalterung zu öffnen.
3. Schieben Sie die Messlatte bzw. Holzlatte
in die Klemmhalterung.
4. Drehen Sie die Klemmschraube im
Uhrzeigersinn, um den
Empfängeradapter sicher zu befestigen.
– 16 –
Empfänger
Genauigkeit
1,5 mm und 3 mm
Höhenanzeige
LCDs vorn und hinten, gleichzeitig LEDs vorn
(grün, wenn „Auf Höhe")
Out-of-Level-
akustisch und optisch
Nivellierwarnanzeige
Tonsignalwahl
Laut/Leise/Aus
Höhe des Empfangsfelds
50 mm
Markierungskerben
50 mm unterhalb der Oberkante des Empfängers
Stromversorgung
2 AA-Alkalibatterien
Batteriebetriebsdauer
> 60 Stunden
Batteriewarnanzeige
LCD Batteriesymbol
Automatische
Nach 30 Minuten, wenn kein Laserempfang bzw. keine
Abschaltung
Tastenbedienung erfolgte
Sturzfestigkeit
Übersteht bei Raumtemperatur einen Aufprall aus
1,5 m Höhe
Wassergeschützt
Ja
Betriebstemperaturbereich –20° C bis 60° C
Lagertemperaturbereich
–40° C bis 70° C
Konformitätserklärung
Schutz gegen Funkstörungen gemäß 89/336/EWG unter
Anwendung von EN55022 und EN50082-1
Hinweis für Kunden in Europa
Hinweise und weitere Informationen zum Produktrecycling
erhalten Sie unter: www.trimble.com/environment/summary.html
Recycling in Europa
Für Informationen zum Recycling von Trimble Elektroaltgeräten rufen
Sie an unter +31 497 53 2430 und fragen Sie nach dem Verantwortlichen für
Elektroaltgeräte (WEEE), oder
fordern Sie Hinweise zum Recycling an bei:
Trimble Europe BV
p.Adr. Menlo Worldwide Logistics
Meerheide 45
NL-5521 DZ Eersel
– 20 –
Arbeitsschutz bei Lasern
Dieses Produkt darf nur von entsprechend ausgebildeten Personen genutzt werden, anderenfalls
kann es dazu kommen, dass Personen gefährlichen Laserstrahlen ausgesetzt werden.
• Das Entfernen der Warnaufkleber vom Gerät ist nicht zulässig.
• Der 5.2XL ist ein Lasergerät der Klasse 3A/3R (<5 mW, 600 bis 680 nm)
• Blicken Sie niemals direkt in den Laserstrahl und richten Sie den Laserstrahl
niemals auf die Augen anderer Personen.
• Gehen Sie zu jeder Zeit so mit dem Gerät um, dass der Laserstrahl nicht in die
Augen von Personen geraten kann.
HINWEIS: Wenn dieser Laser an öffentlich zugänglichen Orten betrieben wird,
muss ein Laserwarnschild aufgestellt werden; außerdem ist eine gültige
Berechtigungskarte für den Umgang mit Lasergeräten mitzuführen.
Die notwendigen Materialien können unter der Supportliste unserer Website www.
trimble.com/support.shtml heruntergeladen und ausgedruckt werden.
LASERSTRAHLUNG
DIREKTE BESTRAHLUNG
DER AUGEN VERMEIDEN
LASER KLASSE 3R
Trimble Construction Tools Division
8261 State Route 235
Dayton, Ohio 45424-6383
U.S.A.
+1-937-245-5600 Phone
www.trimble.com/spectra
© 2010, Trimble Navigation Limited. All rights reserved
PN 0002-3444B (03/10)
N324
Werbung
