DEUTSCH

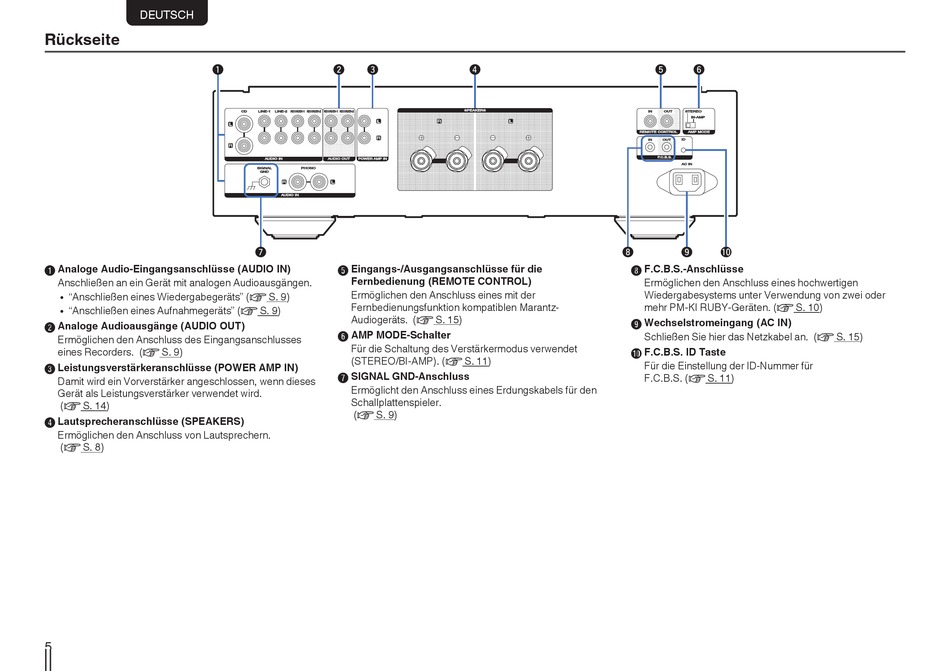

Rückseite
q
A Analoge Audio-Eingangsanschlüsse (AUDIO IN)
Anschließen an ein Gerät mit analogen Audioausgängen.
"Anschließen eines Wiedergabegeräts" (v S. 9)
0
"Anschließen eines Aufnahmegeräts" (v S. 9)
0
B Analoge Audioausgänge (AUDIO OUT)
Ermöglichen den Anschluss des Eingangsanschlusses
eines Recorders. (v S. 9)
C Leistungsverstärkeranschlüsse (POWER AMP IN)
Damit wird ein Vorverstärker angeschlossen, wenn dieses
Gerät als Leistungsverstärker verwendet wird.
(v S. 14)
D Lautsprecheranschlüsse (SPEAKERS)
Ermöglichen den Anschluss von Lautsprechern.
(v S. 8)
5
w
e
CD
CD
LINE-1
LINE-1
LINE-2
LINE-2
RECORDER-1 RECORDER-
RECORDER-
RECORDER-2 RECORDER-
RECORDER-1 RECORDER-
RECORDER-2
AUDIO IN
AUDIO IN
AUDIO OUT
AUDIO OUT
POWER AMP IN
POWER AMP IN
SIGNAL
SIGNAL
PHONO
PHONO
GND
GND
AUDIO IN
AUDIO IN
u
E Eingangs-/Ausgangsanschlüsse für die
Fernbedienung (REMOTE CONTROL)
Ermöglichen den Anschluss eines mit der
Fernbedienungsfunktion kompatiblen Marantz-
Audiogeräts. (v S. 15)
F AMP MODE-Schalter
Für die Schaltung des Verstärkermodus verwendet
(STEREO/BI-AMP). (v S. 11)
G SIGNAL GND-Anschluss
Ermöglicht den Anschluss eines Erdungskabels für den
Schallplattenspieler.
(v S. 9)
r
SPEAKERS
SPEAKERS
REMOTE CONTROL
REMOTE CONTROL
i
H F.C.B.S.-Anschlüsse
I Wechselstromeingang (AC IN)
J F.C.B.S. ID Taste
t
y
IN
IN
OUT
OUT
STEREO
STEREO
BI-AMP
BI-AMP
AMP MODE
AMP MODE
ID
ID
IN
IN
OUT
OUT
F .C.B.S.
F .C.B.S.
AC IN
AC IN
o
Q0
Ermöglichen den Anschluss eines hochwertigen
Wiedergabesystems unter Verwendung von zwei oder
mehr PM-KI RUBY-Geräten. (v S. 10)
Schließen Sie hier das Netzkabel an. (v S. 15)
Für die Einstellung der ID-Nummer für
F.C.B.S. (v S. 11)
