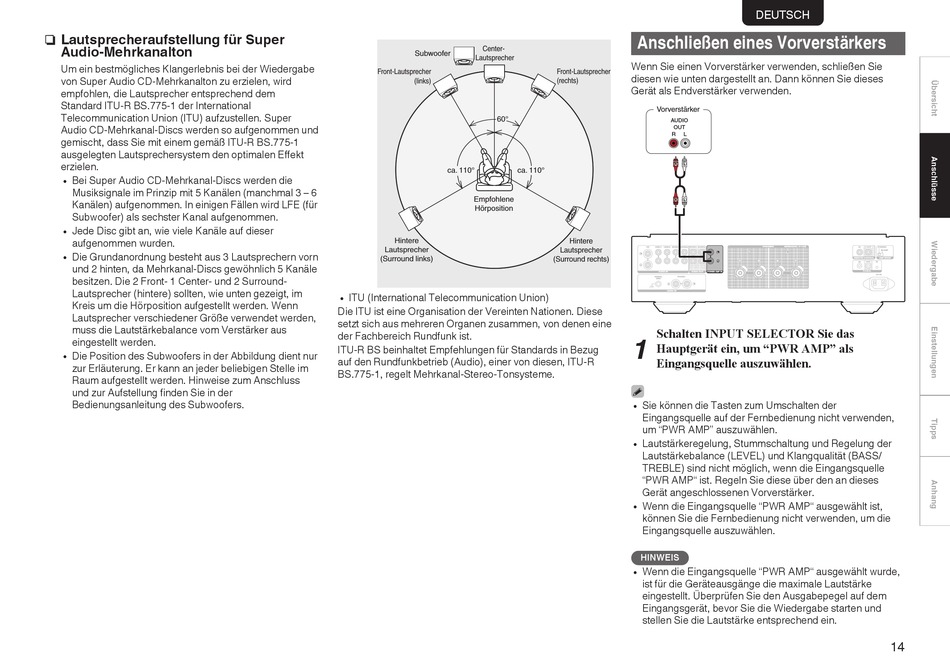

n Lautsprecheraufstellung für Super
Audio-Mehrkanalton
Um ein bestmögliches Klangerlebnis bei der Wiedergabe
von Super Audio CD-Mehrkanalton zu erzielen, wird
empfohlen, die Lautsprecher entsprechend dem
Standard ITU-R BS.775-1 der International
Telecommunication Union (ITU) aufzustellen. Super
Audio CD-Mehrkanal-Discs werden so aufgenommen und
gemischt, dass Sie mit einem gemäß ITU-R BS.775-1
ausgelegten Lautsprechersystem den optimalen Effekt
erzielen.
Bei Super Audio CD-Mehrkanal-Discs werden die
0
Musiksignale im Prinzip mit 5 Kanälen (manchmal 3 – 6
Kanälen) aufgenommen. In einigen Fällen wird LFE (für
Subwoofer) als sechster Kanal aufgenommen.
Jede Disc gibt an, wie viele Kanäle auf dieser
0
aufgenommen wurden.
Die Grundanordnung besteht aus 3 Lautsprechern vorn
0
und 2 hinten, da Mehrkanal-Discs gewöhnlich 5 Kanäle
besitzen. Die 2 Front- 1 Center- und 2 Surround-
Lautsprecher (hintere) sollten, wie unten gezeigt, im
Kreis um die Hörposition aufgestellt werden. Wenn
Lautsprecher verschiedener Größe verwendet werden,
muss die Lautstärkebalance vom Verstärker aus
eingestellt werden.
Die Position des Subwoofers in der Abbildung dient nur
0
zur Erläuterung. Er kann an jeder beliebigen Stelle im
Raum aufgestellt werden. Hinweise zum Anschluss
und zur Aufstellung finden Sie in der
Bedienungsanleitung des Subwoofers.
Center-
Subwoofer
Lautsprecher
Front-Lautsprecher
(links)
60°
ca. 110°
Empfohlene
Hörposition
Hintere
Lautsprecher
(Surround links)
ITU (International Telecommunication Union)
0
Die ITU ist eine Organisation der Vereinten Nationen. Diese
setzt sich aus mehreren Organen zusammen, von denen eine
der Fachbereich Rundfunk ist.
ITU-R BS beinhaltet Empfehlungen für Standards in Bezug
auf den Rundfunkbetrieb (Audio), einer von diesen, ITU-R
BS.775-1, regelt Mehrkanal-Stereo-Tonsysteme.
Anschließen eines Vorverstärkers
Wenn Sie einen Vorverstärker verwenden, schließen Sie
Front-Lautsprecher
diesen wie unten dargestellt an. Dann können Sie dieses
(rechts)
Gerät als Endverstärker verwenden.
Vorverstärker
AUDIO
OUT
R
L
R
L
ca. 110°
R
L
Hintere
CD
CD
LINE-1
LINE-1
LINE-2
LINE-2
RECORDER-
RECORDER-1 RECORDER-
RECORDER-2 RECORDER-
RECORDER-1 RECORDER-
Lautsprecher
(Surround rechts)
AUDIO IN
AUDIO IN
AUDIO OUT
AUDIO OUT
SIGNAL
SIGNAL
PHONO
PHONO
GND
GND
AUDIO IN
AUDIO IN
Schalten INPUT SELECTOR Sie das
1
Hauptgerät ein, um "PWR AMP" als
Eingangsquelle auszuwählen.
Sie können die Tasten zum Umschalten der
0
Eingangsquelle auf der Fernbedienung nicht verwenden,
um "PWR AMP" auszuwählen.
Lautstärkeregelung, Stummschaltung und Regelung der
0
Lautstärkebalance (LEVEL) und Klangqualität (BASS/
TREBLE) sind nicht möglich, wenn die Eingangsquelle
"PWR AMP" ist. Regeln Sie diese über den an dieses
Gerät angeschlossenen Vorverstärker.
Wenn die Eingangsquelle "PWR AMP" ausgewählt ist,
0
können Sie die Fernbedienung nicht verwenden, um die
Eingangsquelle auszuwählen.
HINWEIS
Wenn die Eingangsquelle "PWR AMP" ausgewählt wurde,
0
ist für die Geräteausgänge die maximale Lautstärke
eingestellt. Überprüfen Sie den Ausgabepegel auf dem
Eingangsgerät, bevor Sie die Wiedergabe starten und
stellen Sie die Lautstärke entsprechend ein.
DEUTSCH
SPEAKERS
SPEAKERS
IMPEDANCE : 4
IMPEDANCE : 4
16
16
RECORDER-2
IN
IN
OUT
OUT
REMOTE CONTROL
REMOTE CONTROL
IN
IN
OUT
OUT
ID
ID
POWER AMP IN
POWER AMP IN
F.C.B.S.
F.C.B.S.
AC IN
AC IN
STEREO
STEREO
BI-AMP
BI-AMP
AMP MODE
AMP MODE
14
