1.

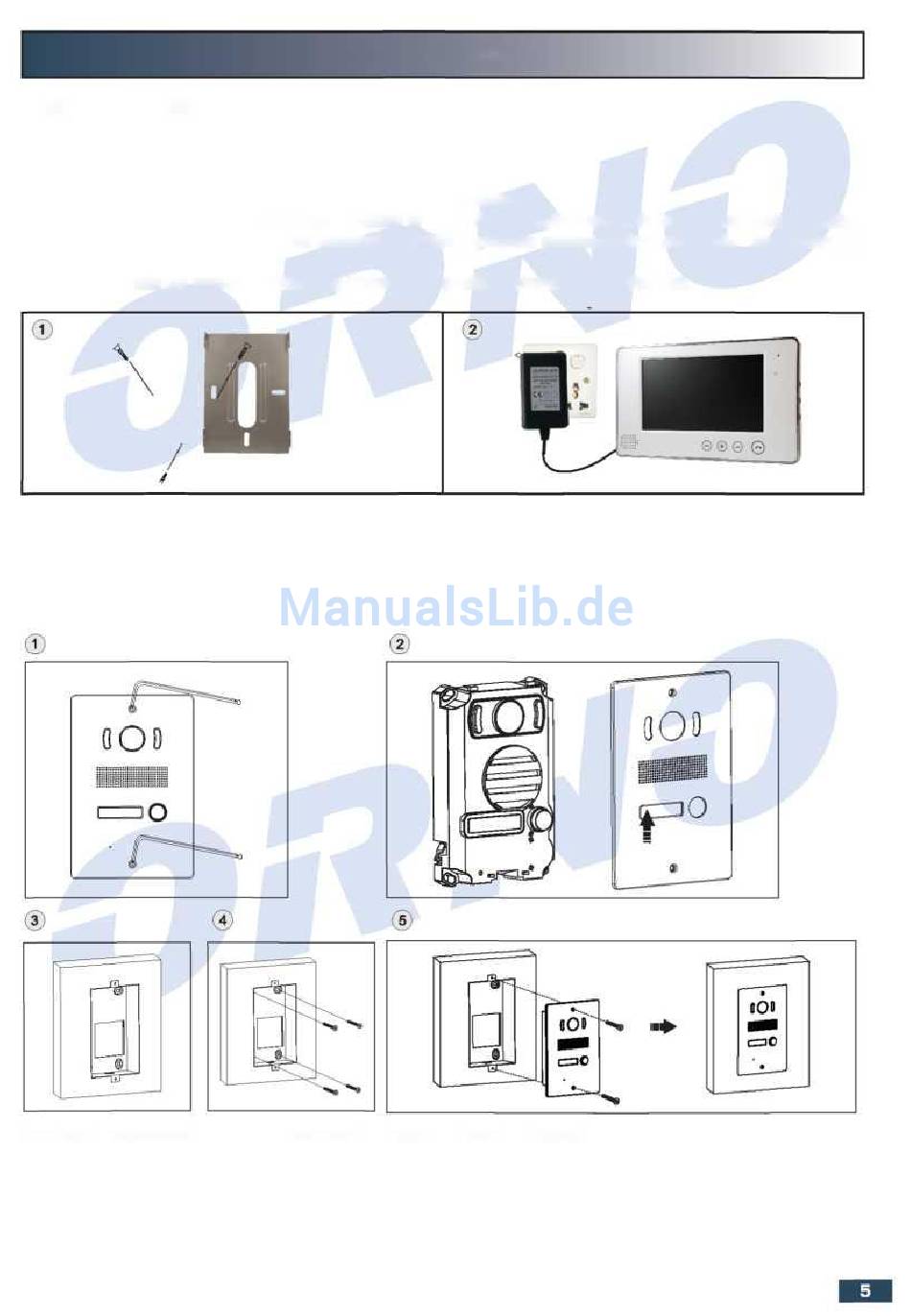

MONTAGE DES BILDSCHIRMS
HINWEIS!
Bei der Montage trennen Sie den Bildschirm von der Spannungsversorgung!
Wählen Sie die Montagestelle aus.
1.
2.
Befestigen Sie an der Wand den mitgelieferten Montagerahmen.
Optimale Höhe der Bildschirmposition - 140-170 cm, entsprechend den individuellen Bedürfnissen.
3.
Schließen Sie die einzelnen Leitungen an die Klemmen auf der Rückseite des Bildschirms gemäß dem Anschlussbild
4.
an.
Hängen Sie den Bildschirm in den Montagerahmen ein und stecken Sie das Netzteil in die Steckdose.
5.
MONTAGE DER AUßENEINHEIT MIT KAMERA
2.
Die richtige Platzierung der Außeneinheit ist für den Benutzungskomfort maßgebend.
Die Kamera soll auf einer Höhe von 1,4~1,7 m installiert werden.
2.1. DIE UNTERPUTZMONTAGE
Die richtige Platzierung der Außeneinheit ist für den Benutzungskomfort maßgebend.
Die Kamera soll auf einer Höhe von 1,4~1,7 m installiert werden.
Mit Hilfe eines Imbußschlüssels lösen Sie die Schrauben auf der Vorderseite der Außeneinheit.
1.
2.
Nehmen Sie das Namensfeld heraus.
Auf einer Höhe von 1,4-1,7 m stellen Sie eine Aussparung mit Abmessungen 93 x 144,7 x 38 her.
3.
Befestigen Sie das Gehäuse für die Unterputzmontage an der Wand.
4.
Schließen Sie die Leitungen gemäß dem Anschlussbild an. Stellen Sie die Lautstärke der Außeneinheit ein.
5.
Platzieren Sie die Außeneinheit im Gehäuse und befestigen Sie sie mit Hilfe von Schrauben.
6.
MONTAGE
