VORSICHT
Der Anschluss von Geräten, die unter Spannung stehen, ist verboten!
Die Nichteinhaltung der oben genannten Empfehlung kann zur dauerhaften Beschädigung des Gerätes führen.
Beim Entwerfen der Elektroanlage soll der entsprechende Querschnitt der Leitungen berücksichtigt werden:
bis 30 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,5 mm
von 30 m bis 100 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,8 mm
Der Anschluss an den elektromagnetischen Schloss soll mit einer Leitung 2 x 1 mm
Mit der Türsprechanlage ist ein beliebiger Türöffner mit einer Versorgungsspannung 12 V DC und mit max.
Stromverbrauch 500 mA kompatibel.
Die maximal zulässige Leitungslänge der vollständigen Elektroanlage ist 100 m.
Von der Verwendung von Twisted-Pair-Kabeln ist grundsätzlich abzuraten.
1. ANSCHLUSSBILD FÜR DIE AUßENEINHEIT MIT KAMERA
KAMERA
1. AUDIO 3. VIDEO
2. GND 4. POWER
7. ID
Die Türsprechanlageleitungen dürfen in einem Kabel mit Leitungen von anderen Elektroanlagen, z.B. Klingel,
Meldeanlage, Telefon usw. nicht verlegt werden. Sämtliche Strom- und Telekommunikationsleitungen, welche starke
Magnetfelder erzeugen (z.B. Lautsprecher, Fernseher) und sich in direktem Kontakt mit den die Außeneinheit mit dem
Bildschirm verbindenden Leitungen befinden, können die Funktion der Video-Türsprechanlage beeinträchtigen.
Beim Vorhandensein von anderen als die empfohlenen Anschlussleitungen wird deren Verwendung unter der
Bedingung zugelassen, dass die Anlage auf Probe angeschlossen und deren Funktionsweise überprüft wird.
Der Lieferumfang der Video-Türsprechanlage enthält keinen Türöffner und keine automatische Torsteuerung!

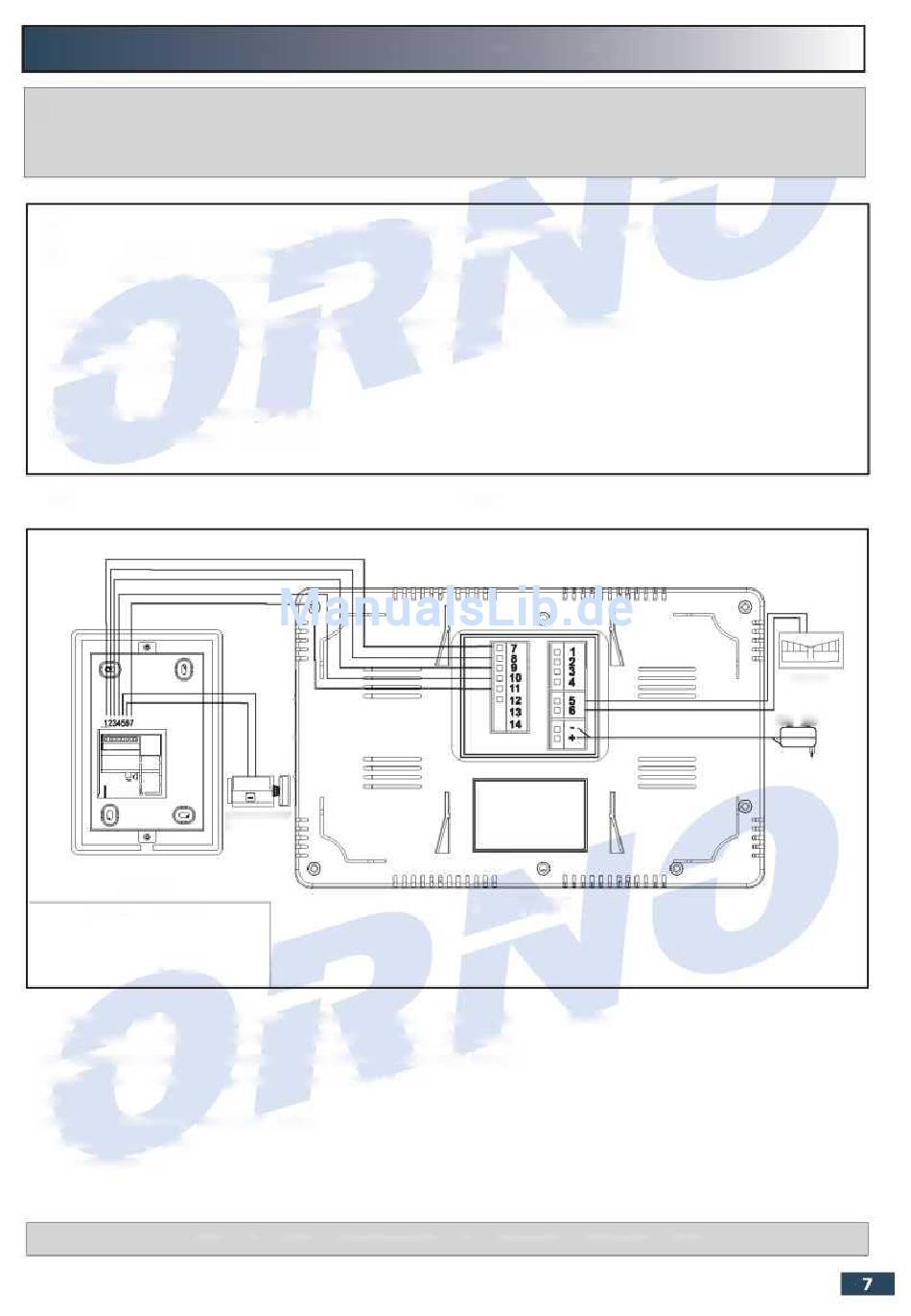

DIE INSTALLATION UND DAS ANSCHLUSSBILD
TÜRÖFFNER
(OPCJA)
2
2
BILDSCHIRM
2
erfolgen.
TOR
(OPTION)
15 V DC
