1. Video-Bildschirm
Bildschirm
2. Außeneinheit mit Kamera
50 cm
ca. 80 cm
Vor Herstellung der Montagebohrungen wird empfohlen, die Anlage auf ihre Funktionsfähigkeit zu prüfen. Dazu
schließen Sie die Anlage auf Probe gemäß dem Anschlussbild an. Die erste Person, welche die Kamera hält, soll mit
Hilfe des Klingelknopfes die zweite Person aufrufen, die sich beim Bildschirm befindet. Die zweite Person soll das
Sichtfeld der Kamera genau prüfen, um gegebenenfalls die Positionierung des Moduls zu korrigieren. Nach genauen
Messungen und nach vorheriger Trennung der Anlage von der Netzspannung sind die Montagebohrungen
herzustellen.

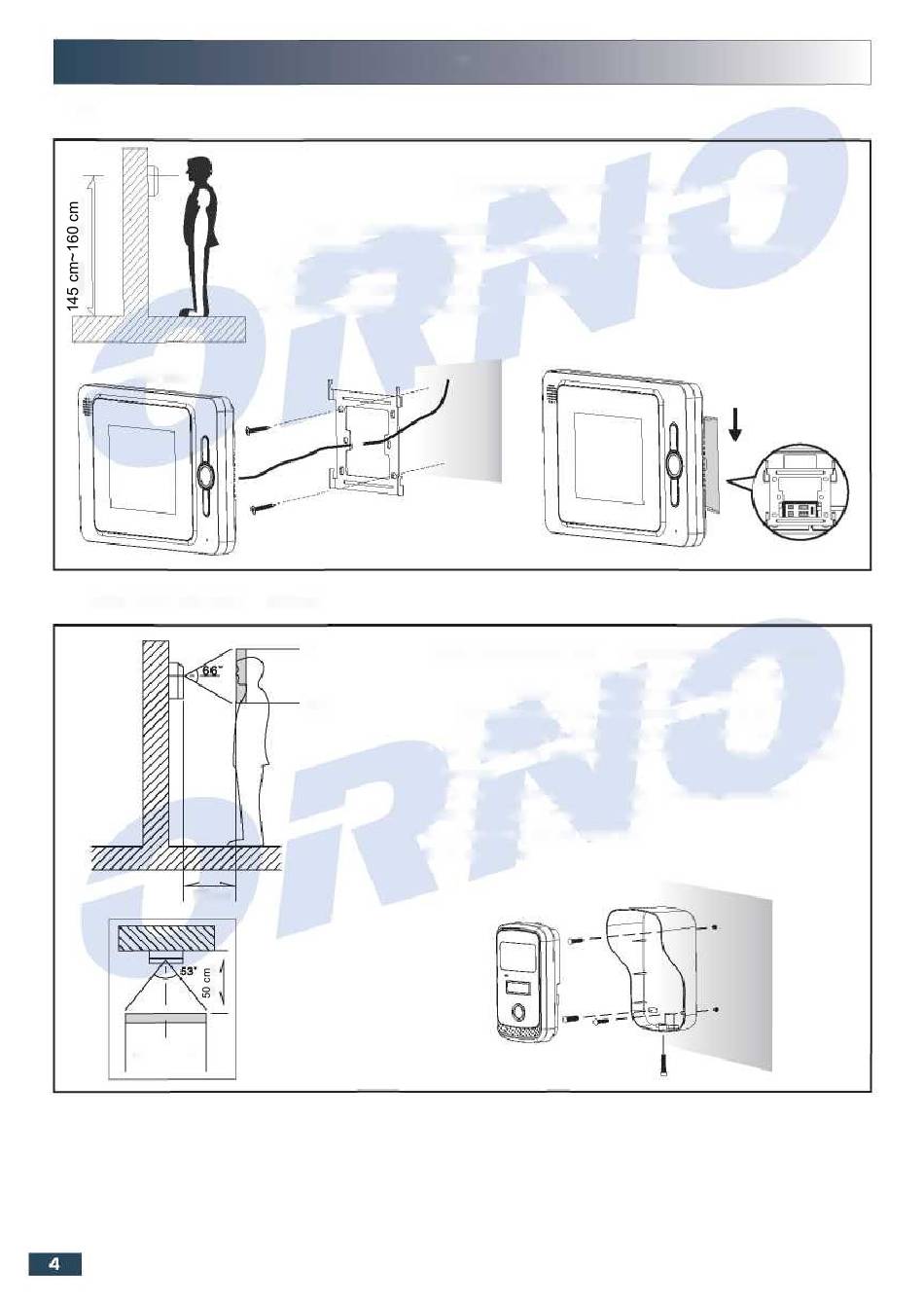

MONTAGE DER VIDEO-TÜRSPRECHANLAGE
Optimale Höhe der Bildschirmposition - 145-160 cm, entsprechend den
individuellen Bedürfnissen.
1. Befestigen Sie an der Wand den mitgelieferten Montagerahmen.
2. Schließen Sie die einzelnen Leitungen an die Klemmen auf der Rückseite
des Bildschirms gemäß dem Anschlussbild an.
3. Hängen Sie den Bildschirm in den Montagerahmen ein.
4. Stecken Sie das Netzteil in die Steckdose.
ca. 180 cm
Die Außeneinheit ist für die Aufputzmontage geeignet.
Deren richtige Platzierung ist für den Benutzungskomfort
maßgebend. Die Kamera soll auf einer Höhe von 1,1~1,8
ca. 110 cm
m installiert werden.
1. Lösen Sie die Schraube an der Unterseite der
Außeneinheit.
2. Bohren Sie drei Löcher und befestigen Sie den
Schutzschirm an die Wand.
3. Schließen Sie die einzelnen Leitungen an die
Klemmen auf der Rückseite des Bildschirms gemäß dem
Anschlussbild an.
4. Befestigen
Schutzschirm.
5. Schrauben
Außeneinheit.
Sie
die
Außeneinheit
Sie
die
untere
Schraube
an
den
in
die
