Montageanleitung
Mounting instruction

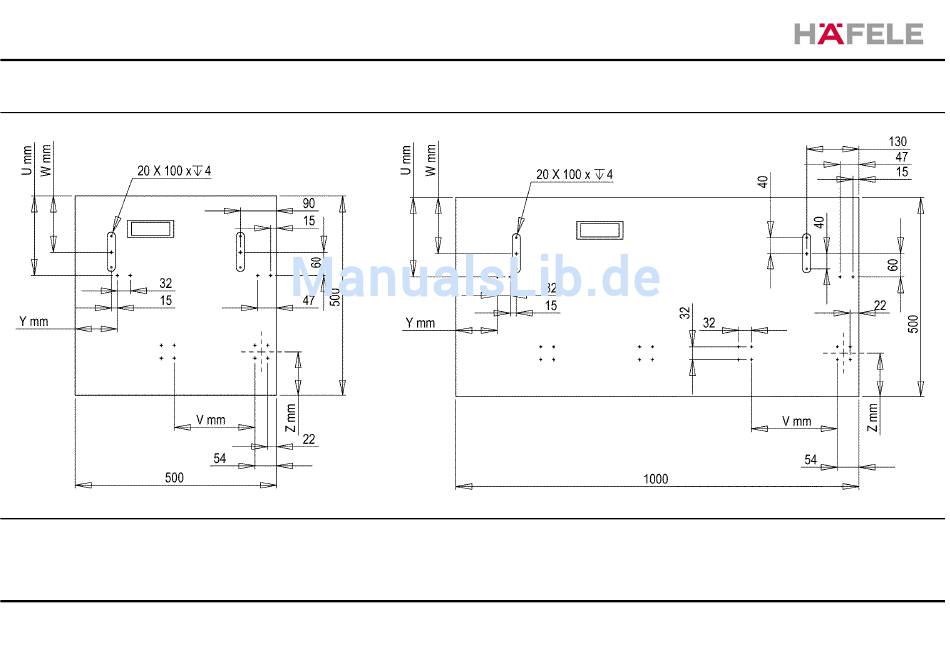

Einleger 500 mm Griffseite
Inlay 500 mm, hand side
U: Der Abstand ist abhängig von der Fräsung im Rahmen.
The measure of the milling is dependet of the frame.
V: Abstand zwischen den Rohrschellen sollte gleich sein.
The distanze are the same between the fittings.
Erstellt von: Buys,T.
Datum:
02.05.18
V-2.9
Einleger 1000 mm Griffseite
Inlay 1000 mm, hand side
W: Position sollte über Auszugsschiene liegen.
The position must lie over the output rail.
Y:
Abhängig von Frontendstärke und Rahmen.
Table feed and frame are dependet.
Häfele GmbH Co KG
E-Mail: info@haefele.de
LOGO
9 von 15
