Montageanleitung
Mounting instruction

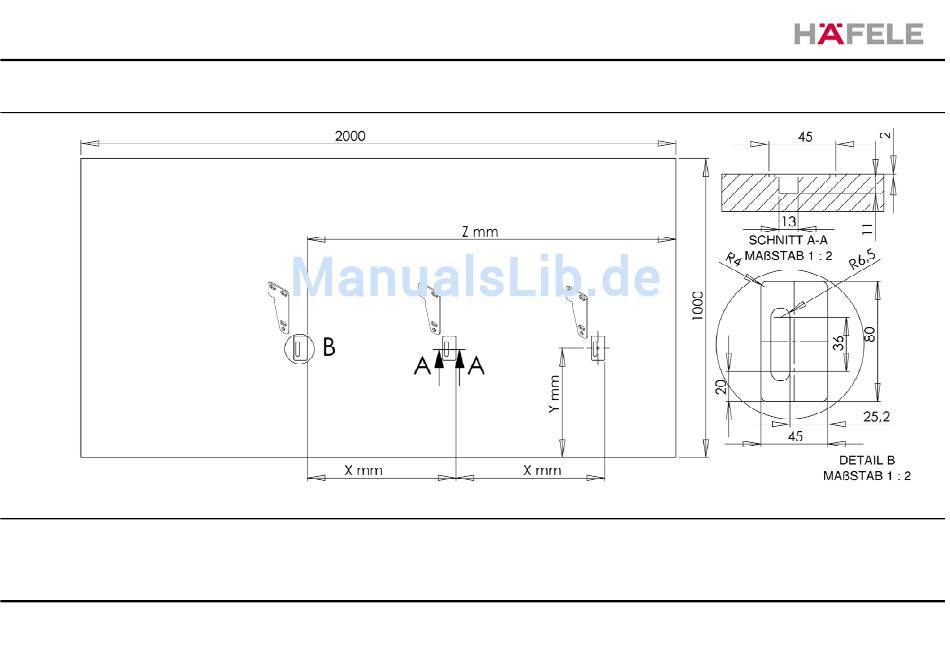

Tischplatte 2000 mm Gegenseite
Tabletop 2000mm handside
X:
Der Abstand ist abhängig von der Einlegerlänge
The distance is depending on the investor's length
Y:
Der Abstand ist abhängig von der Positionierung der FM.
The distance is FM depending on the positioning.
Erstellt von: Buys,T.
Datum:
02.05.18
V-2.9
Z:
Der Abstand ist abhängig vom Frontend und Rahmenstärke.
The distance is depending to the feed and framethinkness.
Formel:
(Plattenüberstand+Fuß+ Rahmenstä.)+ FM Maß siehe (Seite 11) -31,7mm
(Plate overhang + foot + frame st.) + FM dimensions see (page 11) -31,7mm
Häfele GmbH Co KG
E-Mail: info@haefele.de
LOGO
12 von 15
