Montageanleitung
Mounting instruction

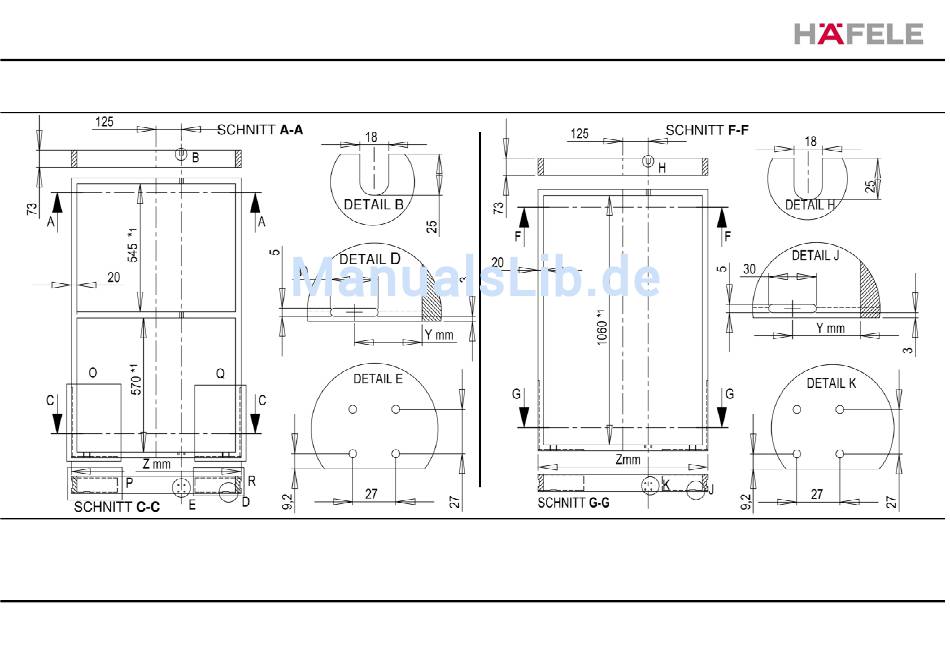

Rahmenvariante für Einleger 400mm/ 500 mm
Frame variant for inlays 400mm/ 500 mm
P
Y: Maß ist abhängig von der Position der Aushebelsicherung
The measure is depending on the position of the safty tool
Das Maß um 230 mm/ 115mm veringern wenn nur 800mm/ 400mm möglich sind.
*
1:
The measurement reduce 230mm/ 115 mm wenn you can use only the 800mm/ 400 mm.
Erstellt von: Buys,T.
Datum:
02.05.18
V-2.9
Rahmenvariante für Einleger 1000 mm
Frame variants for inlay 1000 mm
Z: Die Rahmenbreite ist abhängig von der Tischbreite.
The frame width is depending on the table width
Häfele GmbH Co KG
E-Mail: info@haefele.de
LOGO
(Ca. 1/2 Tischbreite + 1/4 Tischbreite)
6 von 15
