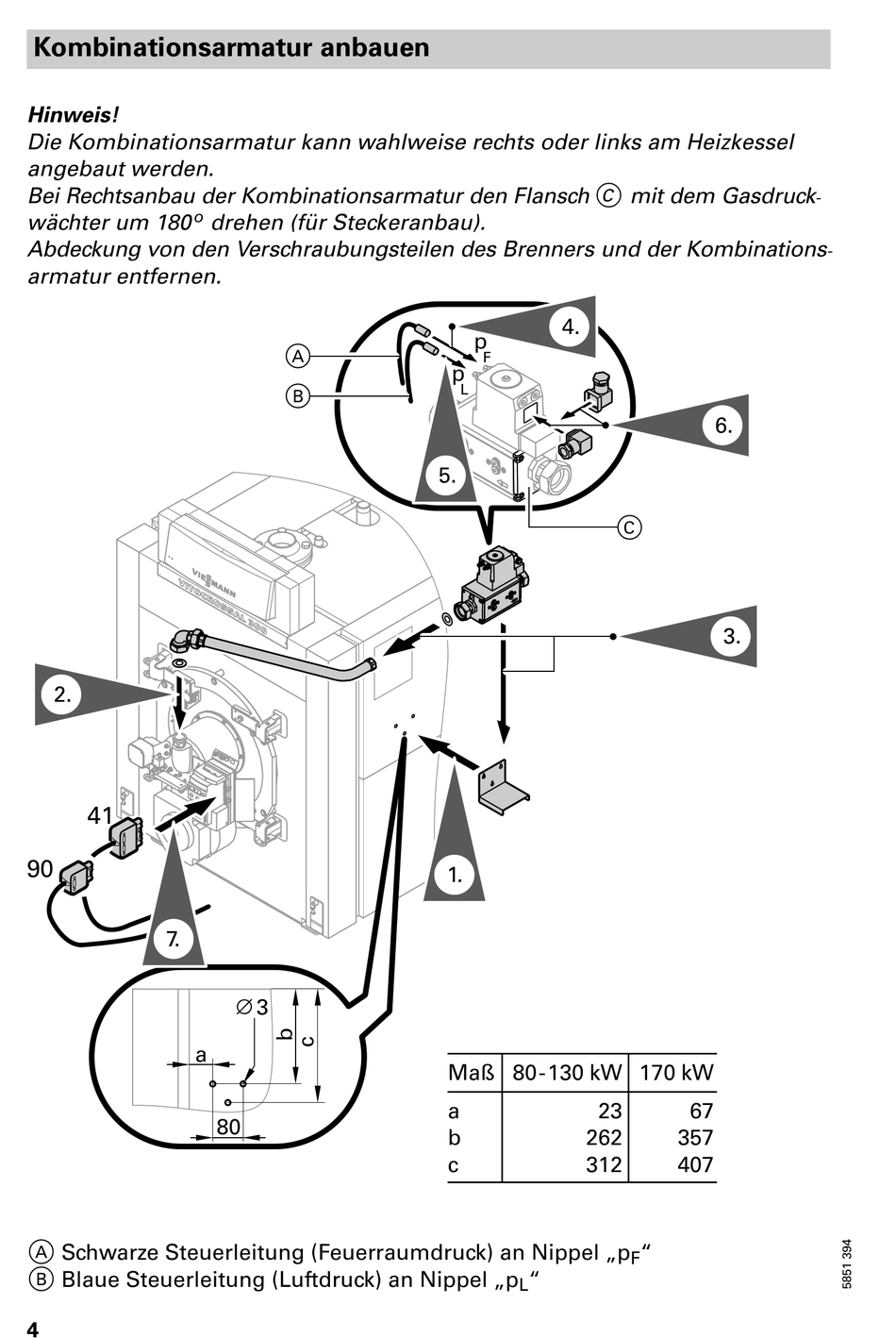

Kombinationsarmatur anbauen
Hinweis!
Die Kombinationsarmatur kann wahlweise rechts oder links am Heizkessel
angebaut werden.
Bei Rechtsanbau der Kombinationsarmatur den Flansch C mit dem Gasdruck
wächter um 180 º drehen (für Steckeranbau).
Abdeckung von den Verschraubungsteilen des Brenners und der Kombinations
armatur entfernen.
2.
41
90
7.
a
A Schwarze Steuerleitung (Feuerraumdruck) an Nippel p
B Blaue Steuerleitung (Luftdruck) an Nippel p
4
A
B
3
80
4.
p
F
p
L
5.
1.
Maß 80 130 kW 170 kW
a
23
b
262
c
312
L
6.
C
3.
67
357
407
F
