Quax TOY BOX Handbuch Seite 13

TOY BOX
54 08 11xx

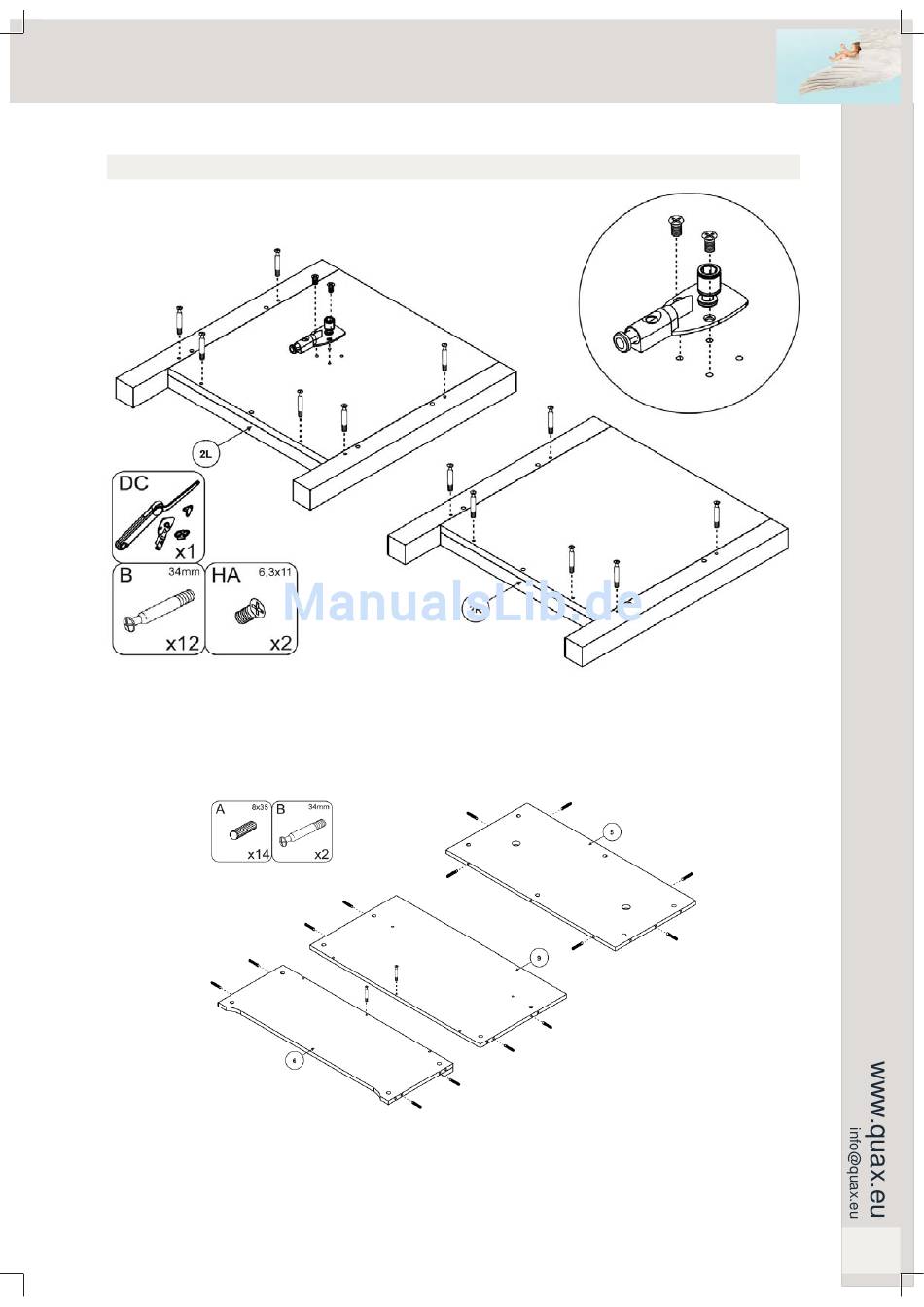

4. Montage du coffre
Etape 1 : Utilisez les côtés 2L et 2R, douze boulons de raccord B, l'amortisseur du set DC en deux bou-
lons HA
Serrez les boulons de raccord (B) dans les ouvertures prévues à l'intérieur des côtés (2L et 2R). Fixez
l'amortisseur (du set DC) dans les perçages au milieu et à l'intérieur du côté gauche (2L) avec les boulons
(HA).
Etape 2 : Utilisez le fond 5, le dos 9, le front du coffre 6, quatorze chevilles en bois A et deux boulons de
raccord B
Insérez six chevilles en bois (A) dans les ouvertures prévues aux extrémités du fond (5). Poussez quatre
chevilles en bois (A) dans les trous prévus aux extrémités du dos (9) et du front (6). Serrez un boulon de
raccord (B) dans le trou en bas et au milieu du côté inférieure du dos et du front.
Speelgoedkoffer
Spielwaren-Box
Coffre à jouets
Toy box
Quax Quax
First dreams First dreams First dreams
® ®
First steps First steps First steps
13
