Siemens sitrans RD100 Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens sitrans RD100
Inhaltszusammenfassung für Siemens sitrans RD100

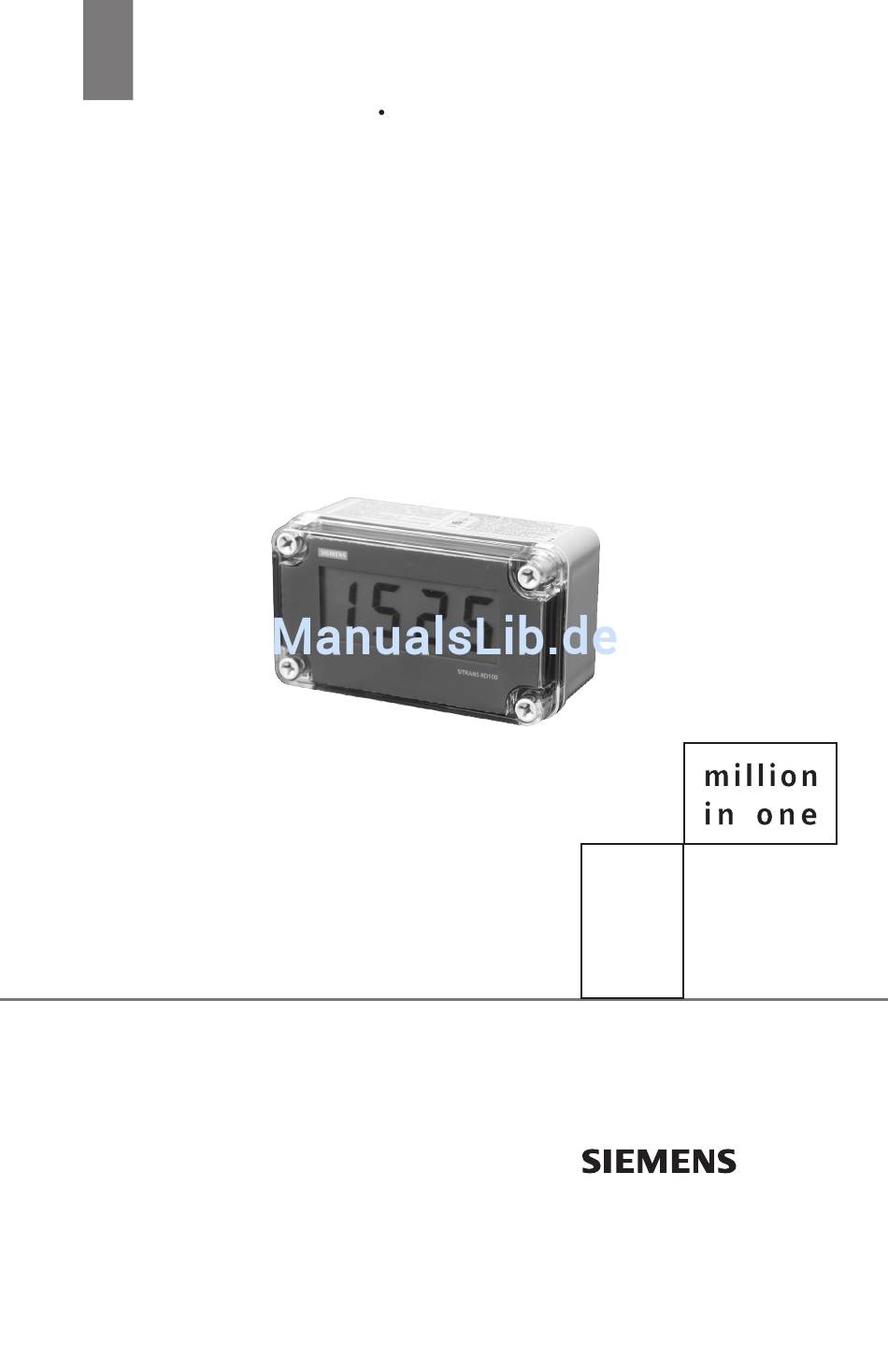

- Seite 1 Betriebsanleitung Oktober 2007 sitrans RD100...
- Seite 2 • Der Anwender ist für alle vom Anwender oder seinem Bevollmächtigten durchgeführten Änderungen und Reparaturen am Gerät verantwortlich. • Alle neuen Bauteile sind von Siemens Milltronics Process Instruments Inc. bereit zu stellen. • Reparieren Sie lediglich defekte Bauteile. • Defekte Bauteile dürfen nicht wiederverwendet werden.
-
Seite 3: Sicherheitshinweise

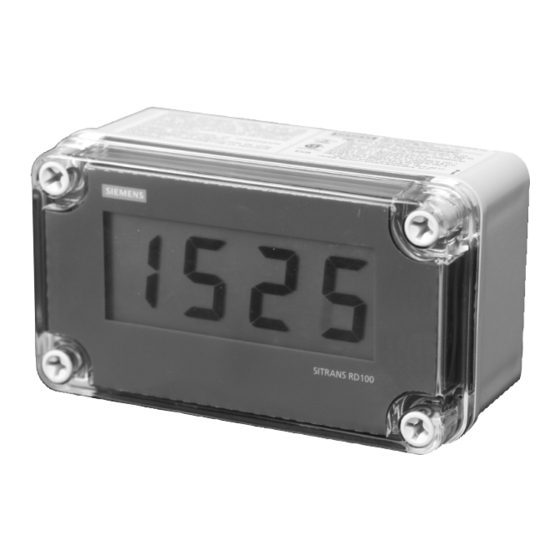

SITRANS RD100 Messinstrument (Stromschleife) SITRANS RD100 SITRANS RD100 ist ein abgesetztes, Zweileiter digitales Display mit NEMA 4X Gehäuse für die Prozessinstrumentierung. Das digitale Messinstrument ist bedienerfreundlich und besitzt ein 3,5-stelliges Display von 1" (2,54 cm) Höhe. Es akzeptiert einen 4 bis 20 mA Eingang und kann bei -40 bis +80° C (-40 bis +176 °F) betrieben werden. -
Seite 4: Technische Daten
Maximaler Spannungsabfall • 1 V bei 20 mA Anschlüsse • Schraubklemmleiste Betriebstemperaturbereich • -40 ... +85 °C (-40 ... +185 °F) • -40 ... +40 °C (-40 ... +104 °F) für Installationen in Kanada Seite 2 SITRANS RD100 – BETRIEBSANLEITUNG 7ML19985JU31... - Seite 5 FM/CSA Class II und III, Division 2, Gruppen F und G Vollständige Anweisungen zu eigensicheren Installationen finden Sie unter "RD100 Remote Display - Approval Connections Control Drawing" im Lieferumfang des Geräts, sowie in der Betriebsanleitung auf der CD-ROM. 7ML19985JU31 SITRANS RD100 – BETRIEBSANLEITUNG Seite 3...
-
Seite 6: Montage
SEITENANSICHT ANSICHT VON VORNE A: 80 mm (3,15") C: 60 mm (2,36") E: 65 mm (2,56") B: 140 mm (5,51") D: 120 mm (4,72") F: 20 mm (0,79") Gewicht: 340 g (12 oz) Seite 4 SITRANS RD100 – BETRIEBSANLEITUNG 7ML19985JU31... - Seite 7 Eingangssignal-Platine Die Feldanschlüsse erfolgen an der Ein- Schleifen-Steckbrücke gangssignal-Platine, (bei Anschluss der Display-Platine entfernen) die auf der Grundflä- che des Gehäuses montiert ist. Spannungs- 4-20 mA versorgung Messumformer Nicht explosionsgefährdeter Bereich Ex-gefährdeter Bereich 7ML19985JU31 SITRANS RD100 – BETRIEBSANLEITUNG Seite 5...
- Seite 8 Display-Platine angeschlossen werden. • Gefahr der elektrostatischen Aufladung. Nur mit einem feuchten Tuch reinigen. Das Gehäuse darf keinen chemischen Lösungsmit- teln und keinem übermäßigen, ultravioletten (UV) Licht (wie Son- nenlicht) ausgesetzt werden. Seite 6 SITRANS RD100 – BETRIEBSANLEITUNG 7ML19985JU31...
-
Seite 9: Installation
Entfernen der Display-Platine aus der Schleife den Sie unter auf Seite 8. Die Bohrlöcher Abmessungen und für das Feldgehäuse befinden sich in jeder Ecke des Gehäuses (siehe Montage als Feldgehäuse auf Seite 4). 7ML19985JU31 SITRANS RD100 – BETRIEBSANLEITUNG Seite 7... - Seite 10 Der Bediener kann die Display-Platine an einer anderen Stelle betreiben, indem ein Signal an die “S+” und “S-” Drähte auf der Display-Platine angeschlossen wird. Siehe Kalibriergerät an Display-Platine geschaltet auf Seite 6. Seite 8 SITRANS RD100 – BETRIEBSANLEITUNG 7ML19985JU31...
- Seite 12 Siemens Milltronics Process Instruments Inc. Siemens Milltronics Process Instruments Inc. 2007 1954Technology Drive, P .O. Box 4225 Subject to change without prior notice Peterborough, ON, Canada K9J 7B1 Rev. 1.0 Tel: (705) 745-2431 Fax: (705) 741-0466 *7ml19985JU31* Email: techpubs.smpi@siemens.com...
