6.5

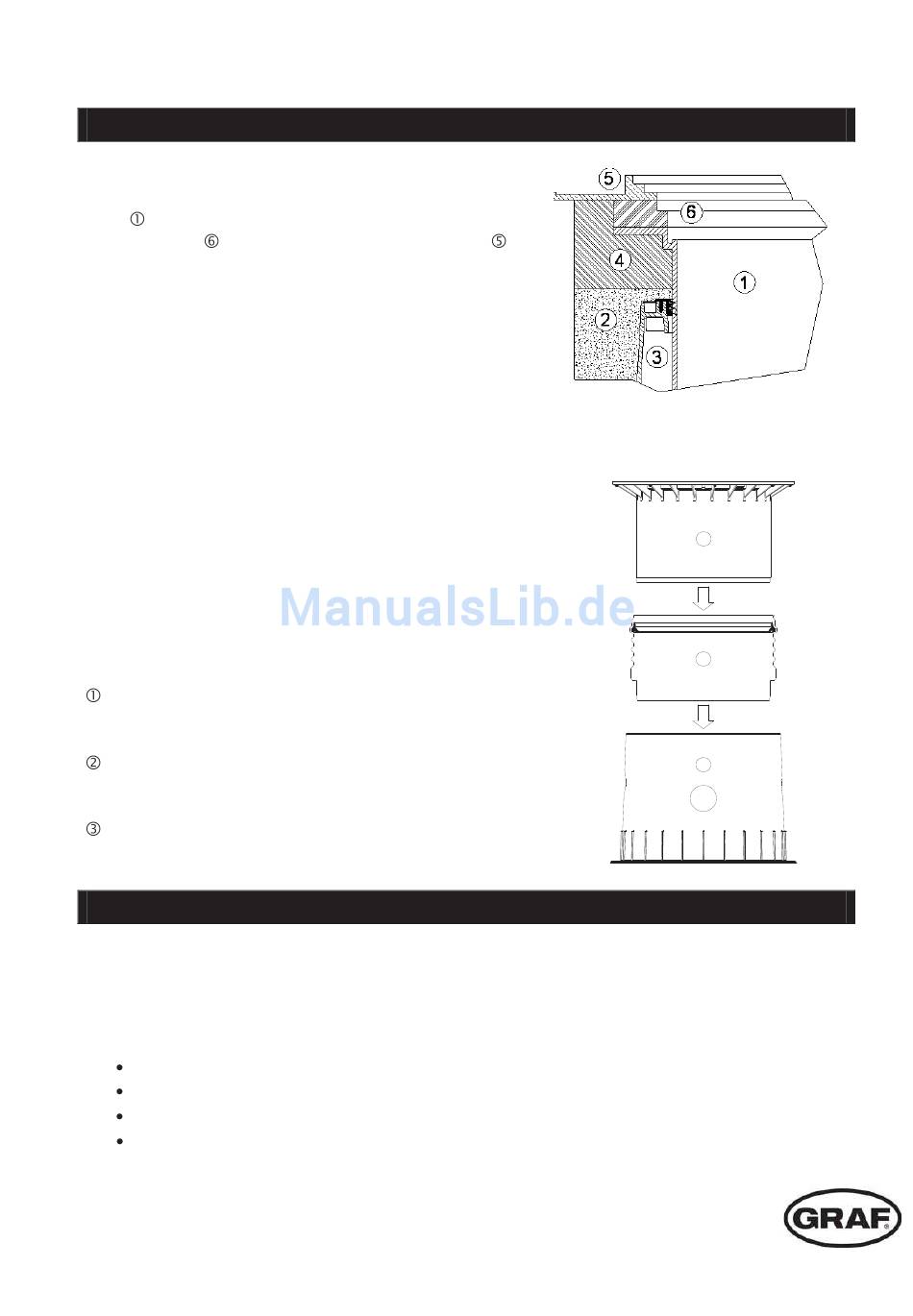

Teleskop-Domschacht LKW befahrbar

Bei Installation unter LKW befahrenen Flächen wird das Tele-
skop wie in Punkt 6.4 unterfüttert. Anschließend werden
die Betonringe
sternförmiger Lastverteilung zur Aufnahme des Gussdeckels
installiert (mind. 1000 mm, max. 1500 mm Erdüberdeckung
beachten). Der Gussrahmen muss eine Auflagefläche von ca.
1 m² haben.
Achtung: Unbedingt Teleskop Domschacht LKW (Abdeckung
Klasse D bauseits zu stellen) verwenden.
6.6 Montage Zwischenstück
Wird bei größeren Erdüberdeckungen ein Zwischenstück benö-
tigt wird dieses unter Zuhilfenahme von Schmierseife in den
Tankdom eingesetzt. In die oberste Nut des Zwischenstücks
wird die Profildichtung eingelegt und großzügig eingefettet.
Anschließend den Teleskop-Domschacht einschieben und an
die geplante Geländeoberfläche anpassen.
max. Erdüberdeckung 1500 mm
(jeweils in Verbindung mit dem Teleskop-Domschacht Maxi)
Teleskop-Domschacht (um 5° neigbar)
Zwischenstück
Tankdom (um 360° drehbar)
Die gesamte Anlage ist mindestens alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu
überprüfen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle Anla-
genteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen
werden:
Behälter restlos entleeren
Flächen und Einbauteile mit Wasser reinigen
Schmutz aus dem Behälter restlos entfernen
alle Einbauteile auf ihren festen Sitz überprüfen.
Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – DE-79331 Teningen – Tel.: +49 7641 589-0 – Fax: +49 7641 589-50
GRAF Distribution S.A.R.L – 45, route d´Ernolsheim – FR-67120 Dachstein Gare – Tél.:+33 388 49-7310 – Fax: +33 388 49-3280
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766
GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1295 211333
6. Tankdom und Teleskop-Domschacht montieren
(Ø 600 mm) und ein Gussrahmen
7.

Inspektion und Wartung

mail@graf.info
www.graf.info
mit
10 / 50
1
2
3
2016-12
