6.
6.1

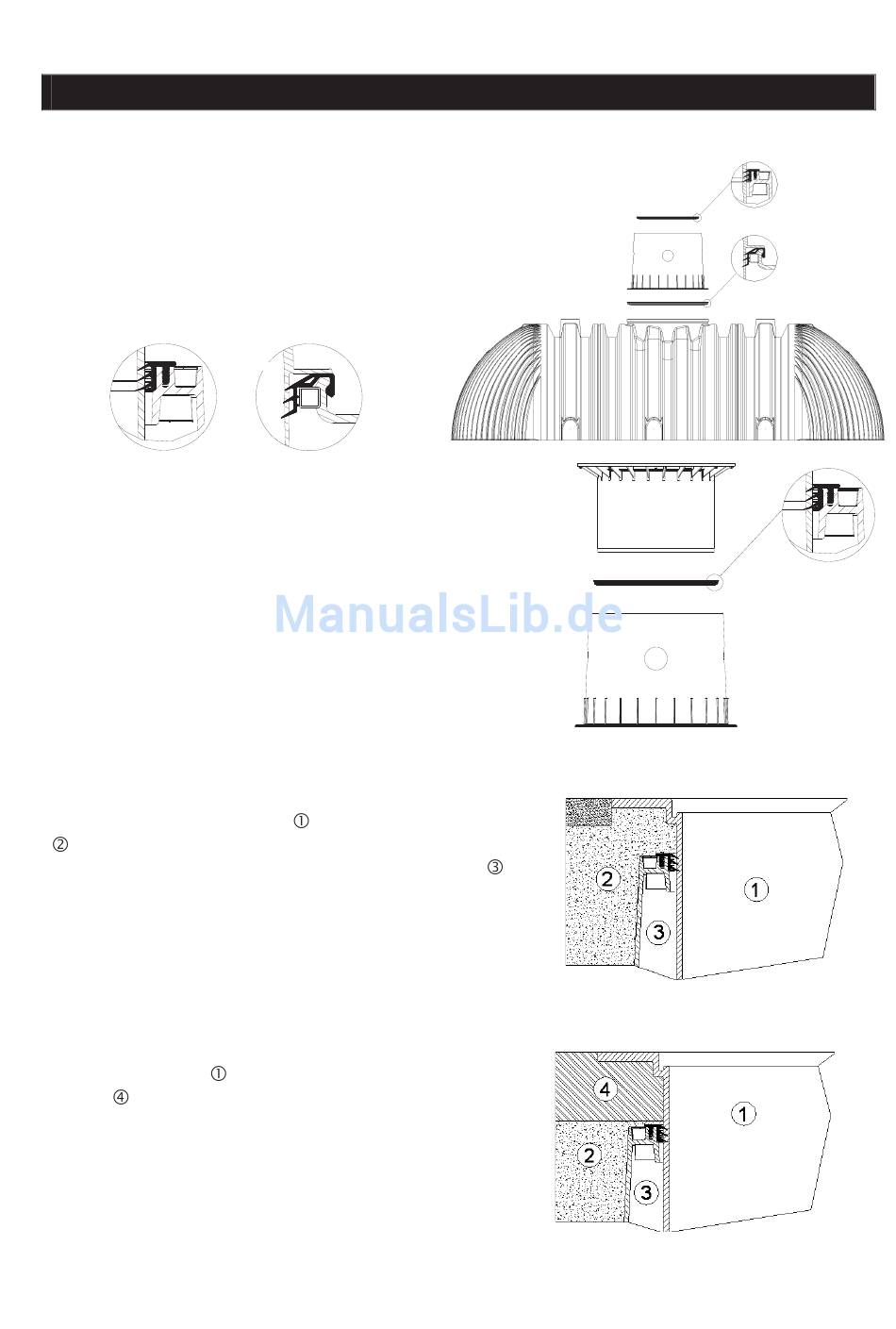

Tankdom montieren

Vor der eigentlichen Montage wird die mitgelie-
ferte Dichtung zwischen Tank und Tankdom auf
das Aufnahmeprofil des Tankhalses „B" ge-
schoben. Anschließend wird der Tankdom den
Leitungen nach ausgerichtet und bis zum An-
schlag in den Tankhals eingeschoben. Es muss
unbedingt auf den Sitz der oberen Dichtung „A"
(bereits vormontiert) geachtet werden.
A
6.2

Teleskop-Domschacht montieren

Der Teleskop-Domschacht ermöglicht ein stufenloses Anpas-
sen des Behälters an gegebene Geländeoberflächen zwischen
750 mm und 950 mm (Teleskop-Domschacht Mini) bzw.
750 mm und 1050 mm (Teleskop-Domschacht Maxi) Erdüber-
deckung. Zur Montage wird die Profildichtung (Material EPDM)
des Tankdoms großzügig mit Schmierseife (keine Schmierstof-
fe auf Mineraölbasis verwenden, da diese die Dichtung angrei-
fen) eingerieben. Anschließend wird das Teleskop ebenfalls
eingefettet, eingeschoben und an die Geländeoberfläche an-
geglichen.
6.3

Teleskop-Domschacht begehbar

Wichtig: Um das Übertragen von Lasten auf den Behälter zu
verhindern wird das Teleskop
(max. Körnung 8/16) angefüllt und gleichmäßig verdichtet.
Dabei ist eine Beschädigung des Behältertankdomes
Teleskops zu vermeiden. Anschließend wird der Deckel aufge-
setzt und kindersicher verschlossen, die Verschraubung am
Deckel ist so fest anzuziehen, dass sie von einem Kind
nicht geöffnet werden kann!
6.4

Teleskop-Domschacht PKW befahrbar

Wird der Behälter unter PKW befahrenen Flächen installiert
muss das Teleskop
Beton
(Belastungsklasse B25 = 250 Kg/m²) unterfüttert
werden. Die anzufüllende Betonschicht muss umlaufend mind.
400 mm breit und ca. 200 mm hoch sein. Die Mindestüberde-
ckung über der Tankschulter beträgt mind. 800 mm (max.
1050 mm mit Teleskop, Überdeckung bis max. 1500 mm mit
Zwischenstück möglich).
Achtung: Unbedingt Teleskop Domschacht Guss (mit Guss-
abdeckung Klasse B) verwenden.

Tankdom und Teleskop-Domschacht montieren

B
lagenweise mit Rundkornkies
(Farbe Anthrazit) im Kragenbereich mit
mail@graf.info
www.graf.info
bzw.
9 / 50
A
B
