RODE Microphones VideoMic Pro Bedienungsanleitung
Kompaktes richtrohrmikrofon für
videokameras
Vorschau ausblenden
Andere Handbücher für VideoMic Pro:
- Bedienungsanleitung (17 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für RODE Microphones VideoMic Pro
Inhaltszusammenfassung für RODE Microphones VideoMic Pro

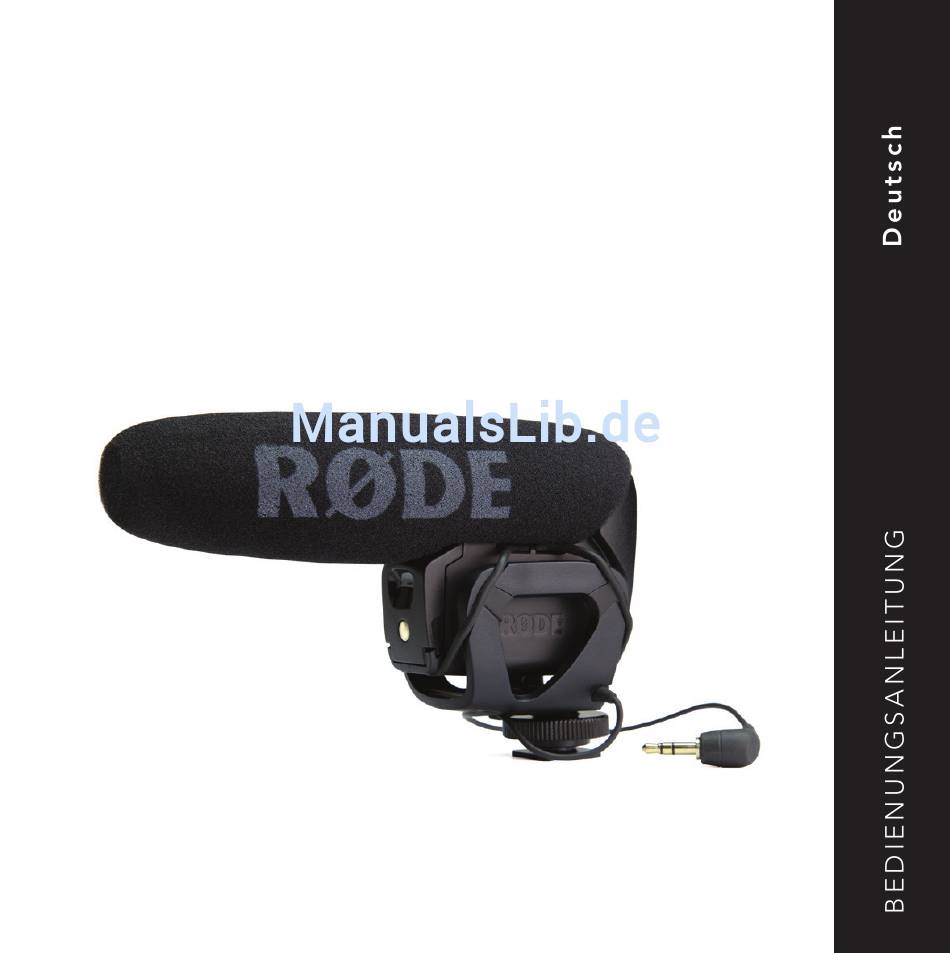

- Seite 1 VideoMic Pro Kompaktes Richtrohrmikrofon für Videokameras www.rodemic.com/videomicpro...
- Seite 2 Merkmale Kompaktes Richtrohrmikrofon • Kompaktes und federleichtes Gehäuse. • Absolute Broadcast-Qualität. • Kondensatormikrofon. • Die elastische Aufhängung verhindert Handhabungs- und mechanische Geräusche. • Geliefert mit Windschutz. • Ausgang: Stereo-Miniklinkenstecker (3.5mm, Doppelmono). • Grundsolide Bauweise. Umfassende Einstellungsmöglichkeiten • Einstellbares Hochpassfilter (0, 80Hz) •...
- Seite 3 Scannen Sie den QR-Code mit Ihrem Smartphone oder surfen Sie zu rodemic.com/warranty. Für das VideoMic Pro gilt eine Garantiefrist von 2 Jahren ab dem Erstkauf- datum. Diese kann jedoch kostenlos auf zehn (10) Jahre verlängert werden, indem man das Mikrofon auf unserer Website registriert.
-
Seite 4: Allgemeine Bedienung
Schall unmittelbar vor der Kamera ab. Für viele Anwendungsbereiche ist dies ideal. Bei Verwendung des VideoMic Pro hören Sie also den Schall des gefilmten Objekts und nahezu keine Hintergrund- bzw. seitlichen Geräusche. Je öfter Sie mit dem VideoMic Pro arbeiten, desto bestechender... -
Seite 5: Technische Daten
Technische Daten 0˚ +5.0 -2.0 -2.0 -4.0 -6.0 -8.0 -10.0 -10.0 -12.0 -14.0 -16.0 -18.0 -20.0 -20.0 Richt- -22.0 -24.0 90˚ 270˚ -25.0 charakteristik dB rel. 1V/Pa Frequency: 500 Hz: 1000 Hz: 2000 Hz: 8000 Hz: 180˚ 14000 Hz: Übertra- gungsbereich 20 Hz 1000... - Seite 6 T echnische Daten Akustisches Prinzip Richtrohr/Druckgradient Richtcharakteristik Superniere Frequenzgang 40Hz~20kHz Hochpassfilter Einstellbares HPF: 80Hz/12dB/Oktave Pegeleinstellung 3-fach-Wahlschalter (–10dB, 0dB, +20dB) Ausgangsimpedanz 200Ω Fremdspannungsabstand 74dB Eigenrauschen 20dBA (A-gewichtet gemäß IEC651) Grenzschalldruck 134dB Max. Ausgangspegel +6,9dBu (1% Klirrfaktor, 1kΩ-Last)
- Seite 7 Empfindlichkeit –38dB re 1V/Pa (12,6mV bei Schalldruck von 94dB) ±2dB @ 1kHz Dynamikbereich 114dB (gemäß IEC651) Spannung- 9V-Alkalibatterie (Strom von 7,8mA) sanforderungen Ausgang Stereo-Miniklinkenstecker (3,5mm, Doppelmono) Spitze – linker Kanal Ring – rechter Kanal Batterielaufzeit 70 Stunden Gewicht (ohne Batterie) Abmessungen (B x L x H) 43mm x 150mm x 95mm sonderzubehör...
-
Seite 8: Speisung Des Vmp
Umgebungstemperatur und dem Batteriealter richtet. Vor kritischen Anwendungen (wo man nur “einen Schuss” hat) sollten Sie unbedingt eine frische Batterie einlegen. Schalten Sie das VideoMic Pro aus, wenn Sie es nicht benötigen. Installieren der Batterie Zum Installieren der Batterie müssen Sie den Batteriefachdeckel an der Vorderseite des VideoMic Pro (unter dem Windschutz) öff-... - Seite 9 Anbringen des Batteriefachdeckels Bringen Sie den Batteriefachdeckel wieder an, indem Sie seine Oberseite leicht angewinkelt unter dem in Abbildung 2 gezeigten Scharnier einhängen. Drücken Sie den Deckel so weit hinunter (die Batterie gleitet dabei komplett in das Fach), bis die Clips des Batte- riefachdeckels einrasten.
- Seite 10 Installation des Mikrofons auf der Kamera Das VideoMic Pro ist an der Unterseite des elastischen Korbs mit einer Blitzschuh-Halterung versehen. Diese Halterung dämpft nicht nur Motor- und Handhabungsgeräusche, sondern ist außerdem mit einem 3/8”-Gewinde für die Stativmontage versehen. Besonders ältere und Einsteigerkameras können mechanische Geräusche erzeugen, die das VideoMic Pro eventuell abgreift.
- Seite 11 Abbildung 3 – Schieben Sie die Halterung in den Blitzschuh der Kamera.
-
Seite 12: Verbindung Mit Der Kamera
Mikrofonpegel zur Videokamera. Schließen Sie den Stecker dieses Kabels an den Audio-Eingang der Videokamera an. Siehe auch deren Bedienungsanleitung. Nach der Installation des VideoMic Pro und nach Anschließen des Kabels können Sie das Mikrofon einschalten und zum Filmen verwenden. - Seite 13 Abbildung 4 – Arretieren Sie das Kabel im Clip, um unprofessionelle Handhabungsgeräusche zu vermeiden.
- Seite 14 Bedienelemente des VideoMic Pro Pegelregler (siehe Seite 44). Abbildung 5 – Die Bedienelemente des VideoMic Pro befinden sich an der Rückseite des Mikrofongehäuses.
- Seite 15 Batterielaufzeit noch ungefähr zehn Stunden. Allerdings könnte die Signalqualität dann bereits nachlassen. Am besten wechseln Sie die Batterie aus, sobald die Diode rot zu leuchten beginnt. Das VideoMic Pro bietet einen dreistufigen Ausgangspegelregler, der sich rechts auf der Mikrofonrückseite befindet.
- Seite 16 Fremdspannungsabstands (zumal bei digitalen Spiegelreflexkameras mit Videofunktion). Eventuell muss auch der Audio-Eingangspegel der Kamera geän- dert werden. Wenn Sie auf dem VideoMic Pro z.B. die “+20dB”-Ein- stellung wählen, müssen Sie vermutlich den Eingangspegel der Kamera reduzieren. Das beste Ergebnis erzielt man oftmals, indem man den Regler des VideoMic Pro auf “+20dB”...
- Seite 17 Sie alle Einstellungsmöglichkeiten aus, um gleich beim ersten “echten” Einsatz alles richtig zu machen. Das VideoMic Pro bietet zwar eine Schirmung gegen Funk- und elektromagnetische Störungen, allerdings empfehlen wir, Sender, Handys, Pager usw. mindestens 2 Meter von der Kamera entfernt...
- Seite 18 Das Filter eignet sich z.B. zum Unterdrücken des Brummens einer Klimaanlage, des Stadtverkehrs im Hintergrund usw. Ältere und preisgünstige Kameras erzeugen wahrscheinlich mehr mechanischen Lärm, der vom VideoMic Pro unweigerlich abge- griffen würde, mit dem Hochpassfilter aber abgeschwächt werden kann.
-
Seite 19: Die Elastische Aufhängung
Die elastische Aufhängung Die schwebende Aufhängung besteht aus Gummibändern, die das VideoMic Pro in seinem Korb halten. Die Bänder sind so flexibel ausgeführt, dass nahezu keine Vibrationen und Handhabungsge- räusche zum Mikrofongehäuse gelangen können. Bedenken Sie jedoch, dass das VideoMic Pro bei forschen Schwenks usw. -
Seite 20: Auswechseln Der Gummibänder
Enden der Bänder unterschiedliche Formen. Das breitere Ende ähnelt einem Pfeil, das schmalere ist dagegen rechteckig. Schieben Sie das jeweils richtige Ende in die dafür vorgesehene Kerbe des VideoMic Pro. Abbildung 6 – Es gibt 4 Bänder – jeweils 2 desselben Typs. - Seite 21 Schieben Sie das Pfeilende jeweils in eine Kerbe an der Mikrofo- noberseite (siehe Abbildung 7) – und zwar so weit, bis es sich nicht mehr löst. Abbildung 7 – Das “Pfeilende” der Bänder muss in eine Kerbe an der Oberseite des Mikrofongehäuses geschoben werden.
- Seite 22 Nach Anbringen des ersten Endes müssen Sie das rechteckige Bandende in der Kerbe unter der Vorder- oder Rückseite des Mik- rofongehäuses anbringen und festdrücken. Wiederholen Sie diese Schritte für die übrigen Bänder. Nach Anbringen aller Bänder am Mikrofongehäuse darf der Hal- terungskorb hochgezogen werden.
- Seite 23 Schieben Sie die rechteckigen Laschen in die Kerben am Aufhän- gungskorb. Der abgerundete Vorsprung an der Bandinnenseite muss in der Kerbe verankert werden. Wiederholen Sie diese Schritte für die übrigen Bänder, um das VideoMic Pro fachgerecht aufzuhängen. Anmerkung: Im Prinzip lassen sich die Bandenden ohne großen Aufwand in den betreffenden Kerben verankern.
-
Seite 24: Pflege Und Wartung
Staub und Schäden zu schützen. • Wenn Sie das Mikrofon längere Zeit nicht benötigen, entnehmen Sie am besten die Batterie. • Verwenden Sie das VideoMic Pro nie bei Regen oder an extrem feuchten Orten. Windschutz Am besten verwenden Sie das Mikrofon so oft es geht mit dem beiliegenden Windschutz, um es vor Staub und Feuchtigkeit zu schützen. - Seite 25 Feuchtigkeitsabsorbierende Kristalle Die Verpackung des VideoMic Pro enthält einen Beutel mit feuch- tigkeitsabsorbierenden Kristallen. Dieser sollte sich während der Lagerung am gleichen Ort befinden wie das VideoMic Pro, um letzteres vor Feuchtigkeit zu schützen. Nach einer Weile müssen diesen Kristalle vermutlich getrocknet werden, und zwar wenn sie einen rosa Schein bekommen.
- Seite 26 Support Falls Sie Fragen zu oder Probleme mit Ihrem RØDE-Mikrofon haben, wenden Sie sich bitte zunächst an Ihren Händler. Nur ein Händler kann das Mikrofon bei Bedarf nämlich zur Reparatur einreichen. Wir verfügen über ein breit gespanntes Vertriebs-/Händlernetz. Falls Ihnen dennoch niemand in der Nähe helfen kann, können Sie sich direkt mit uns in Verbindung setzen.
- Seite 27 Kontaktaufnahme mit RØDE International 107 Carnarvon Street Silverwater NSW 2128, Australien P.O. Box 4189 Santa Barbara, CA 93140-4189...
