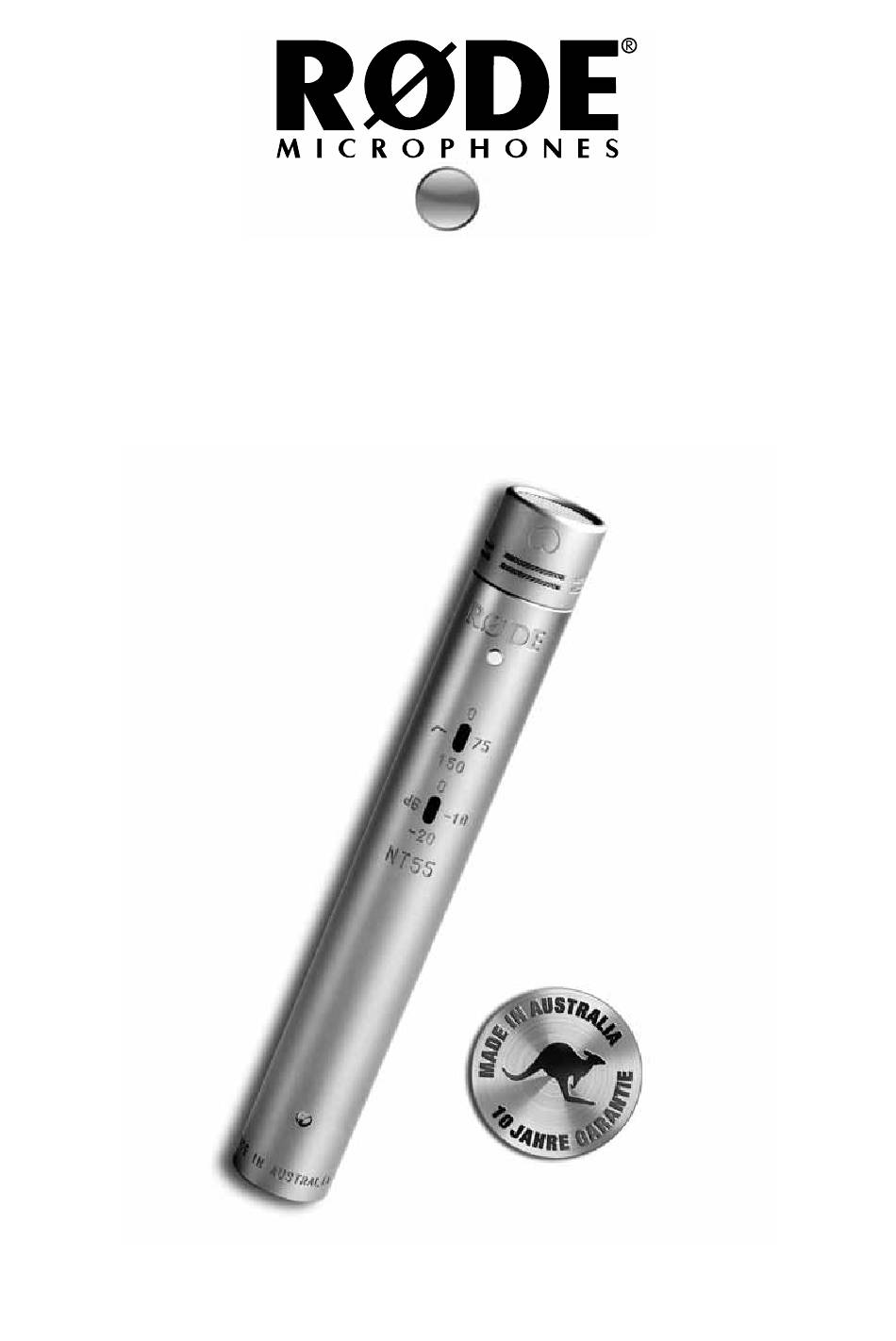

- Seite 1 NT55 Kleinmembran-Kondensatormikrofon BEDIENUNGSANLEITUNG...
- Seite 2 Änderungen in diesem Dokument werden vorbehalten und erfolgen ohne Nachricht und Verpflichtung seitens der Hyperactive Audiotechnik GmbH. Copyright ©2008 für die deutsche Übersetzung: Hyperactive Audiotechnik GmbH Gedruckt in Hünstetten auf ausschließlich chlorfrei gebleichtem Papier.
-
Seite 3: Technische Besonderheiten

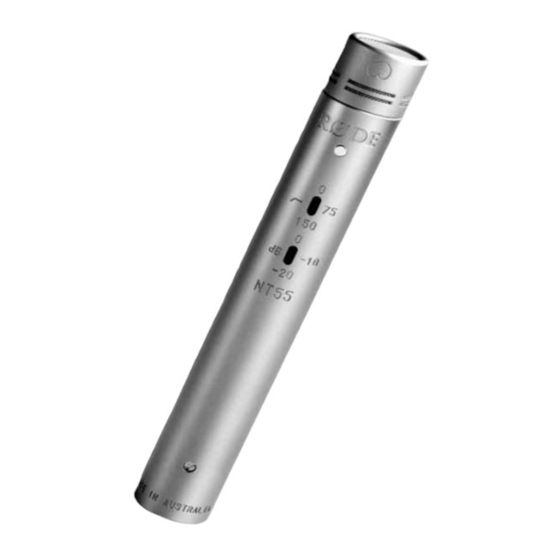

Wir freuen uns, dass Sie sich für ein Mikrofon von RØDE entschieden haben und wünschen Ihnen viel Freude und Erfolg bei der Arbeit. Einleitung Das RØDE NT55 ist ein hochwertiges Studio-Kondensatormikrofon, das unter Berücksichtigung neuester technischer Möglichkeiten entwickelt wurde, um lange Jahre einen kristallklaren Sound zu liefern. -
Seite 4: Bedienung
Bedienung Stromversorgung des NT55 Um das NT55 betreiben zu können, muss es über ein XLR-Mikrofonkabel (nicht im Lieferumfang) mit Phantomspeisung versorgt werden, und zwar mit 24 oder 48 Volt. Die meisten professionellen Mischpulte oder Mikrofon- vorverstärker verfügen über eine zuschaltbare Phantomspeisung. Ist dies nicht der Fall, kann alternativ auch mit einem externen Phantom-Netzteil gearbeitet werden. - Seite 5 Bedienung Verbinden Sie nun ein hochwertiges XLR-Mikrofonkabel (nicht im Liefer- umfang) zunächst mit dem NT55. Der Anschluss am Mikrofon ist wie folgt belegt (Abb. 3): XLR Stecker-Führung PIN 2 (Phase+) PIN 3 (Phase-) PIN 1 (Erde/Schirm) Abb. 3 – XLR-Anschluss Wundern Sie sich nicht über die Tatsache, dass einer der drei Kontaktstifte...
-
Seite 6: Einstellen Des Hochpassfilters
Rauschanteile verstärkt. Im Übrigen schwören viele darauf, gänzlich ohne EQ aufzunehmen und klangliche Änderungen erst während der Mischung vorzunehmen. Da der Übertragungsbereich des NT55 voll bis 20 Hz hinunter reicht, ist es allerdings in vielen Fällen sinnvoll, den Hochpassfilter zu aktivieren. -
Seite 7: Wechseln Der Mikrofonkapsel
Wie alle Kondensatormikrofone ist das NT55 ein Präzisionsinstrument und sollte immer mit der notwendigen Sorgfalt behandelt werden. Schützen Sie das NT55 vor Schlägen und Stößen und lassen Sie es nicht fallen. Kondensator- mikrofone sind außerdem äußerst empfindlich gegenüber Feuchtigkeit. Verwenden oder lagern Sie es also nie an feuchten Orten. Wischen Sie am besten das Mikrofon nach der Arbeit mit einem weichen trockenen Lappen ab und bewahren Sie es dann immer zusammen mit dem kleinen weißen... -
Seite 8: Technische Daten
Technische Daten Technische Daten: Kapsel: Extern polarisierte 1/2“-Kondensatorkapsel (True Condenser) Richtcharakteristik: Niere oder Kugel (Wechselkapsel) Übertragungsbereich: 20 Hz – 20 kHz (siehe Grafik) Ausgangsimpedanz: 100 Ohm Empfindlichkeit: -38 dB re 1 Volt/Pascal (12 mV @ 94 dB SPL), ± 2dB @ 1 kHz Ersatzgeräuschpegel: 15 dBA (nach IEC651) Max. - Seite 9 Diagramme Richtcharakteristik – Niere – Frequenz: – 500 Hz: – 1000 Hz: 4000 Hz: Frequenzgang...
-
Seite 10: Garantiebestimmungen
Garantie Garantiebestimmungen Um eine kostenlose Behebung aller in der Garantiezeit auftretenden Mängel mit Maßnahmen nach unserer Wahl (Reparatur oder Ersatzlieferung) zu gewährleisten, sind folgende Voraussetzungen für die Anerkennung des Garantieanspruchs zu beachten: 1. Kaufnachweis Als Kaufnachweis gilt der Original-Kaufbeleg, aus dem Käuferadresse, das Kaufdatum, die Typenbezeichnung und die Seriennummer des Produktes hervorgehen. - Seite 11 Garantie 7. Transportschäden Kommt es bei einer Rücksendung von uns zu einem Transportschaden, kön- nen wir dies nur anerkennen, wenn der Schaden bei Zustellung der Ware, oder innerhalb von 24 Stunden nach Erhalt der Ware (verdeckter Transport- schaden) bei der Spedition, Bahn oder Post angezeigt und bestätigt wird. Nur dann ist es möglich, Ansprüche gegenüber der Spedition, Bahn oder Post geltend zu machen.
- Seite 12 NT55 Ver. 2.0 - 09 / 2008...
