der Alarmzentrale anschließen, welcher als Servicemode, bistabiler Kontakt oder Linienanzeige
programmiert wird. .
Fernkonfigurationsmodus ein/aus
Der SVCE Anschluss erlaubt das Ein- oder Ausschalten des Fernkonfigurationsmodus. Dieser
Konfigurationsmodus ist eingeschaltet, wenn der SVCE Anschluss mit Masse verbunden ist.
Der Kontakt kann auch an einen Ausgang der Alarmzentrale geführt werden, welcher als
Servicemode, bistabiler Kontakt oder Linienanzeige programmiert wird.

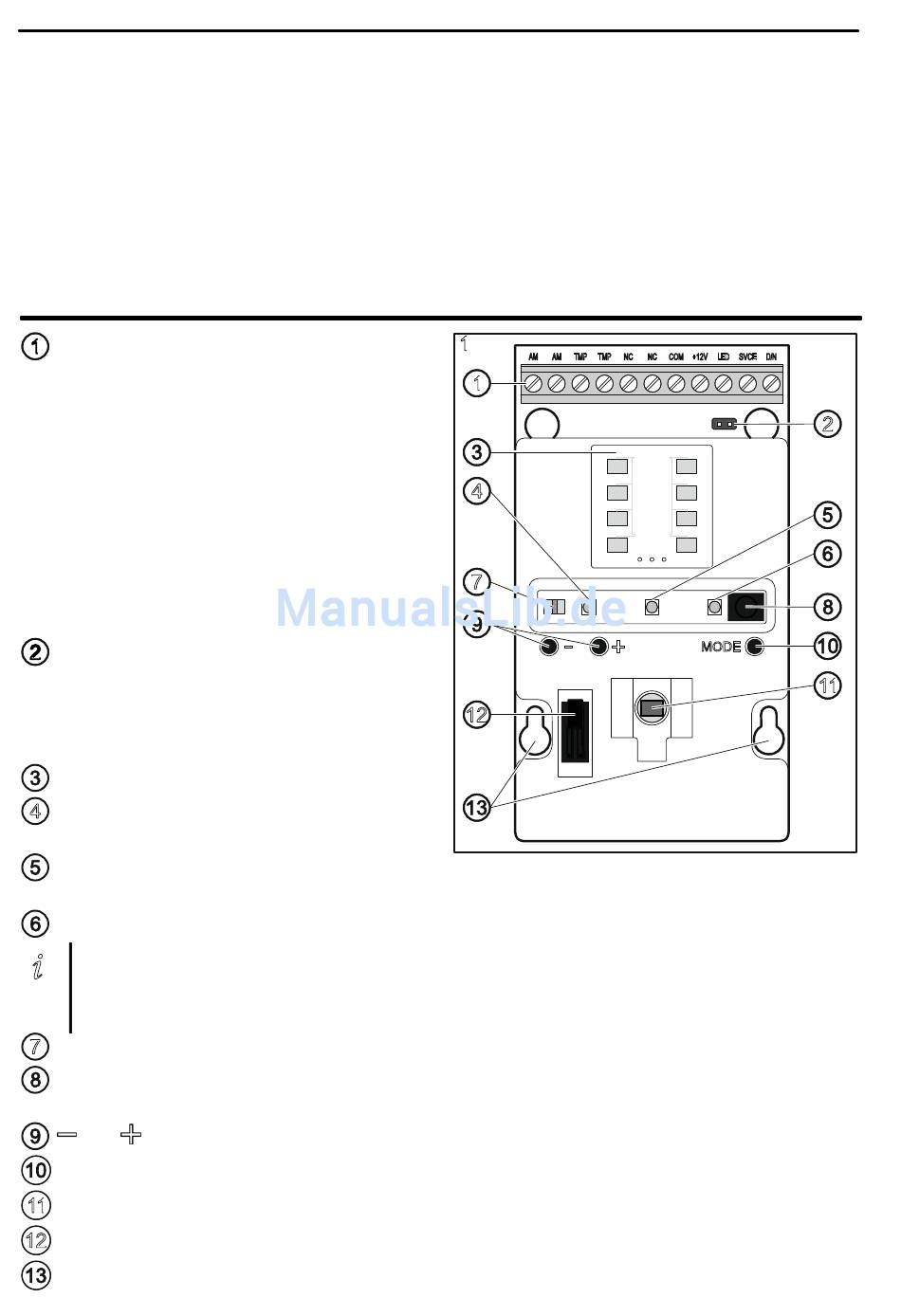

3. Elektronik Einheit
Anschlüsse:
- Antimask Ausgang (NC-Relais)
AM
TMP - Sabotageausgang (NC)
- Alarmausgang (NC-Relais)
NC
COM - Masse
+12V - Versorgungsspannung
LED - Remote-LED-Ansteuerung
SVCE - Konfigurationsmodus
D/N - Dämmerungssensor-Ausgang
(OC)
PIN zum Ein- und Ausschalten der LEDs
Wenn die LEDs eingeschaltet sind,
befindet sich der Jumper auf den PINs
Die Remote-LED-Ansteuerung ist dann
nicht verfügbar.
Mikrowellensensor.
grüne LED - Bewegungserkennung durch
Mikrowelle – AN für 4 Sekunden.
rote LED Anzeige Alarm - AN für 2
Sekunden.
gelbe LED signalisiert die Bewegungserkennung durch den PIR Sensor – AN für 4 Sekunden.
Während der Detektor aufwärmt, blinken alle LEDs abwechselnd für etwa 40 Sekunden.
und leuchten ständig, falls ein Fehler vorliegt. Die LEDs werden auch für die Signalisierung
im Konfigurationsmodus genutzt (siehe: "Melder Konfiguration").
Dämmerungssensor [OPAL Plus].
Der IR-Empfänger erlaubt, den Melder mit dem IR-Handsender OPT-1 zu justieren [OPAL
Plus]. Der Handsender wird von SATEL als Zubehör optional angeboten.
und Tasten werden zur Empfindlichkeitseinstellung der Sensoren verwendet.
MODE-Taste wird zur Einstellung verwendet (siehe: "Detektor Konfiguration").
Dual Element Pyrosensor. Nicht berühren,- das Element wird dadurch unempfindlich.
Sabotagekontakt, durch Entfernen der Abdeckung aktiviert.
Befestigungsschraubenlöcher.
